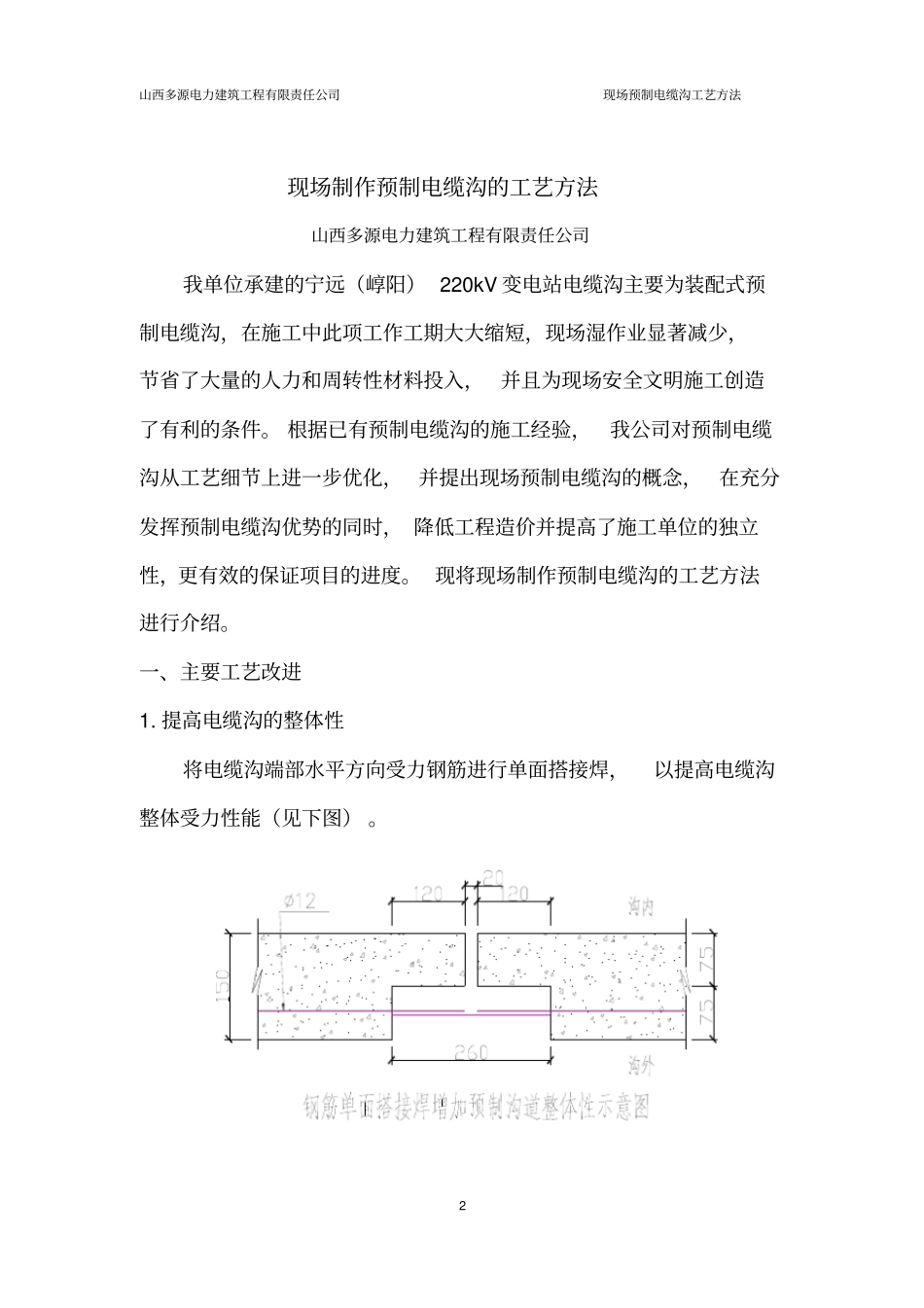

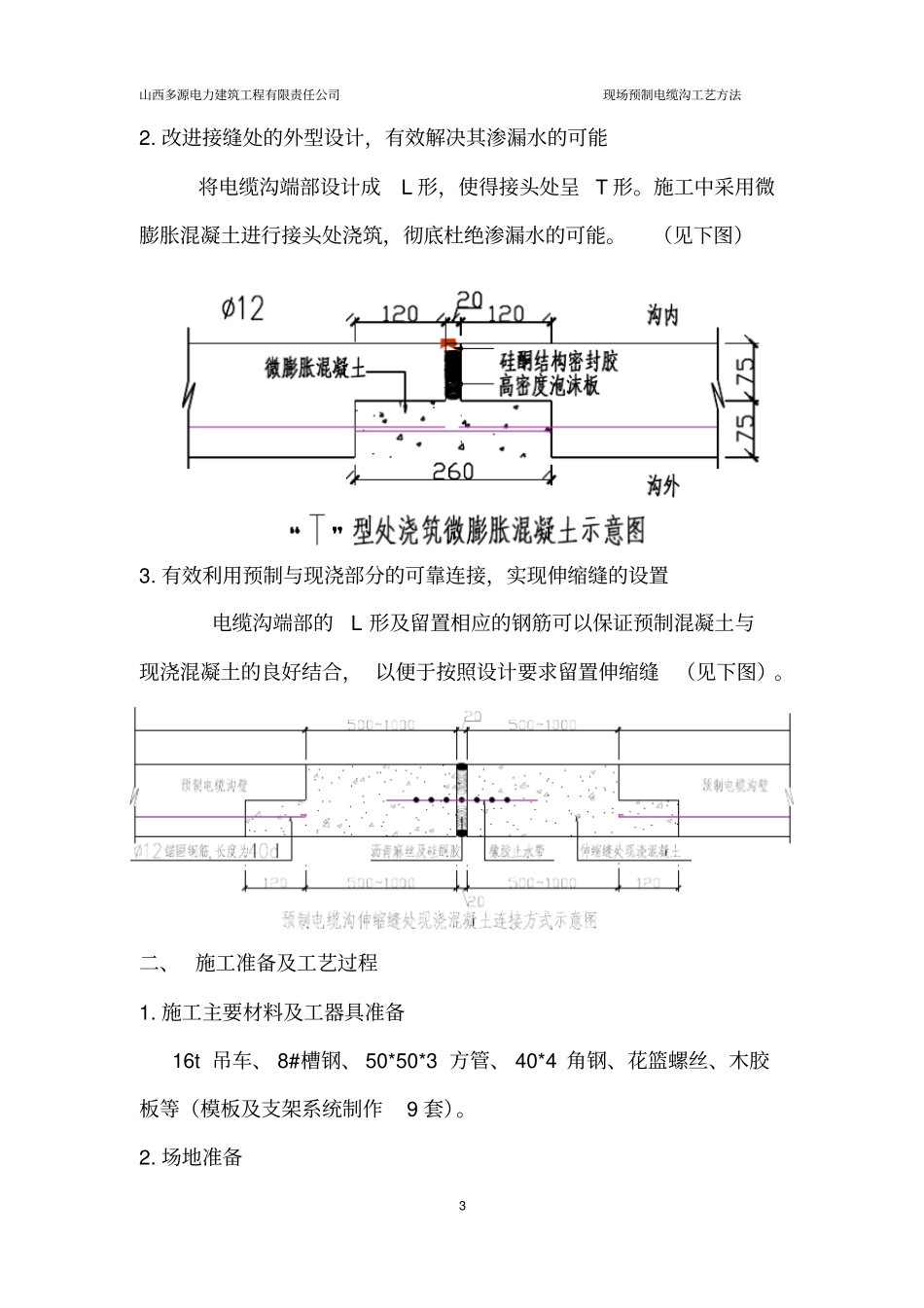

预制电缆沟施工工艺山西多源电力建筑工程有限责任公司现场预制电缆沟工艺方法2 现场制作预制电缆沟的工艺方法山西多源电力建筑工程有限责任公司我单位承建的宁远（崞阳） 220kV 变电站电缆沟主要为装配式预制电缆沟，在施工中此项工作工期大大缩短，现场湿作业显著减少，节省了大量的人力和周转性材料投入，并且为现场安全文明施工创造了有利的条件。 根据已有预制电缆沟的施工经验，我公司对预制电缆沟从工艺细节上进一步优化， 并提出现场预制电缆沟的概念，在充分发挥预制电缆沟优势的同时， 降低工程造价并提高了施工单位的独立性，更有效的保证项目的进度。 现将现场制作预制电缆沟的工艺方法进行介绍。一、主要工艺改进1. 提高电缆沟的整体性将电缆沟端部水平方向受力钢筋进行单面搭接焊，以提高电缆沟整体受力性能（见下图） 。山西多源电力建筑工程有限责任公司现场预制电缆沟工艺方法3 2. 改进接缝处的外型设计，有效解决其渗漏水的可能将电缆沟端部设计成L 形，使得接头处呈 T 形。施工中采用微膨胀混凝土进行接头处浇筑，彻底杜绝渗漏水的可能。（见下图）3. 有效利用预制与现浇部分的可靠连接，实现伸缩缝的设置电缆沟端部的L 形及留置相应的钢筋可以保证预制混凝土与现浇混凝土的良好结合， 以便于按照设计要求留置伸缩缝（见下图）。二、 施工准备及工艺过程1. 施工主要材料及工器具准备16t 吊车、 8#槽钢、 50*50*3 方管、 40*4 角钢、花篮螺丝、木胶板等（模板及支架系统制作9 套）。2. 场地准备山西多源电力建筑工程有限责任公司现场预制电缆沟工艺方法4 施工场地拟采用沟槽式场地， 施工开始前，开挖 19.6m*3.1m*1.8m基坑一个（该尺寸为基坑底部尺寸，开挖时放坡500mm），开挖后根据土质情况进行地基处理。 然后浇筑厚度为150mm的 C15混凝土工作平台。3. 骨架制作3.1 制作槽钢骨架3.1.1 将 8#槽钢连接成骨架， 骨架外边缘尺寸计算方法如下：槽钢骨架的制作宽度=电缆沟内部净宽度- （木胶板厚度+方管骨架厚度+50mm）*2 ，槽钢骨架制作的高度=电缆沟内部净高度 - 木胶板厚度 -方管厚度 -50mm+木制圆弧凹槽高度50mm+沟底找坡 100mm。3.1.2纵向“口”型框架间距为600mm左右 , 纵向分布连接槽钢间距600mm左右。3.1.3 所有槽钢口朝向内部，各点之间的连接焊接紧固，且外表面平整。3.1.4 槽钢支架制作完成后，采用膨胀螺丝将骨架固定于工作平台。且固定牢固。3.2 制作方管支架3.2.1 ...
