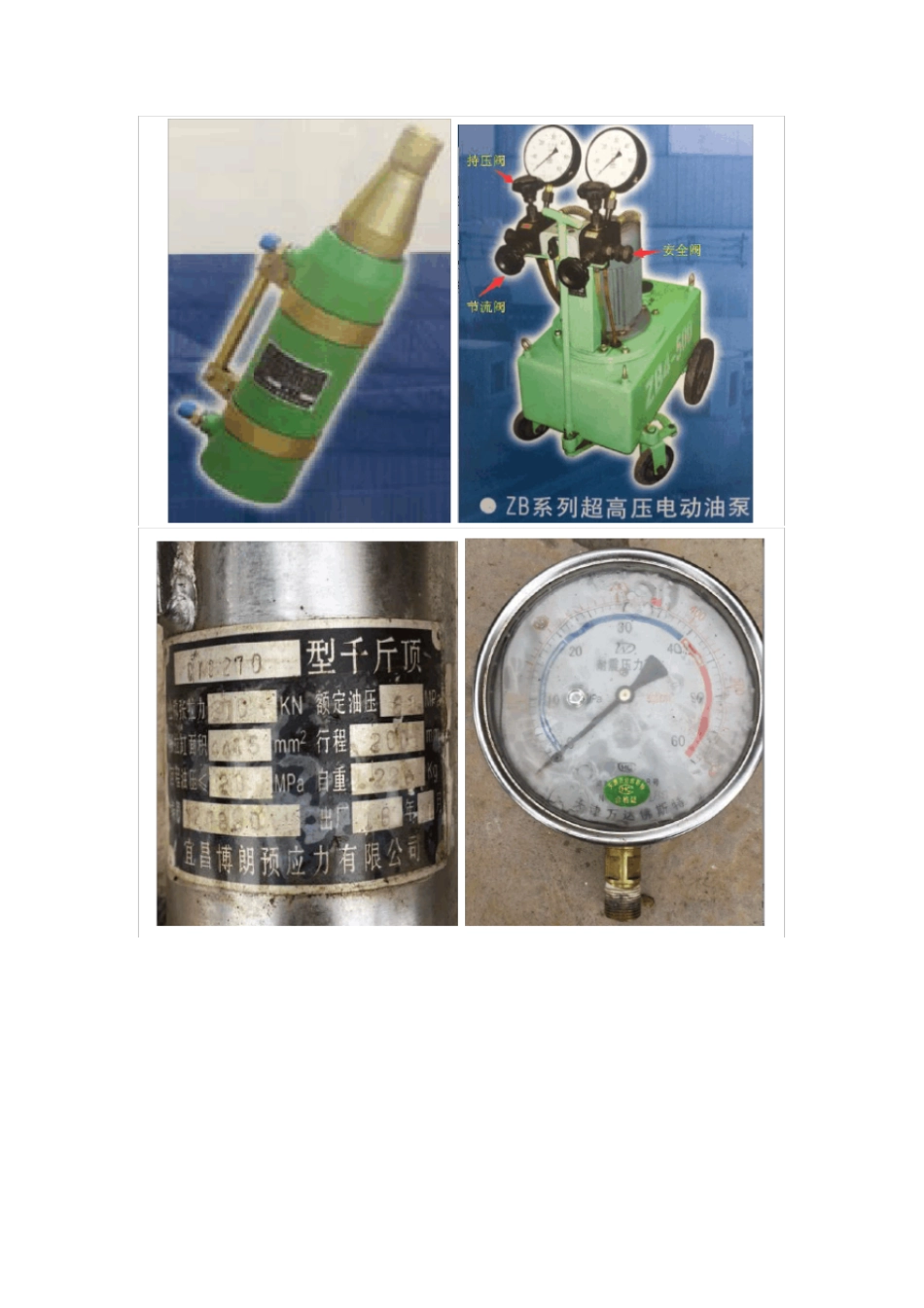

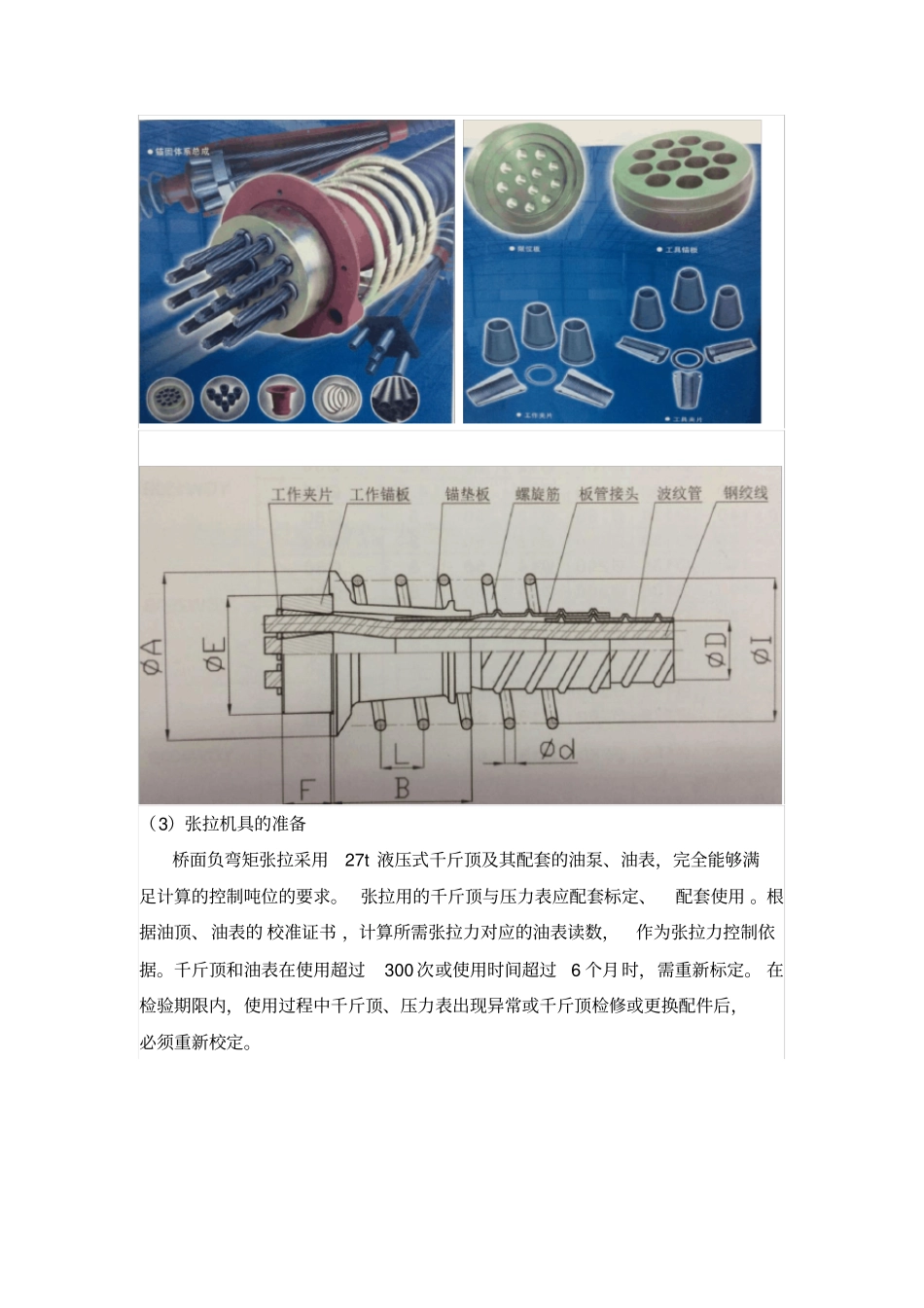

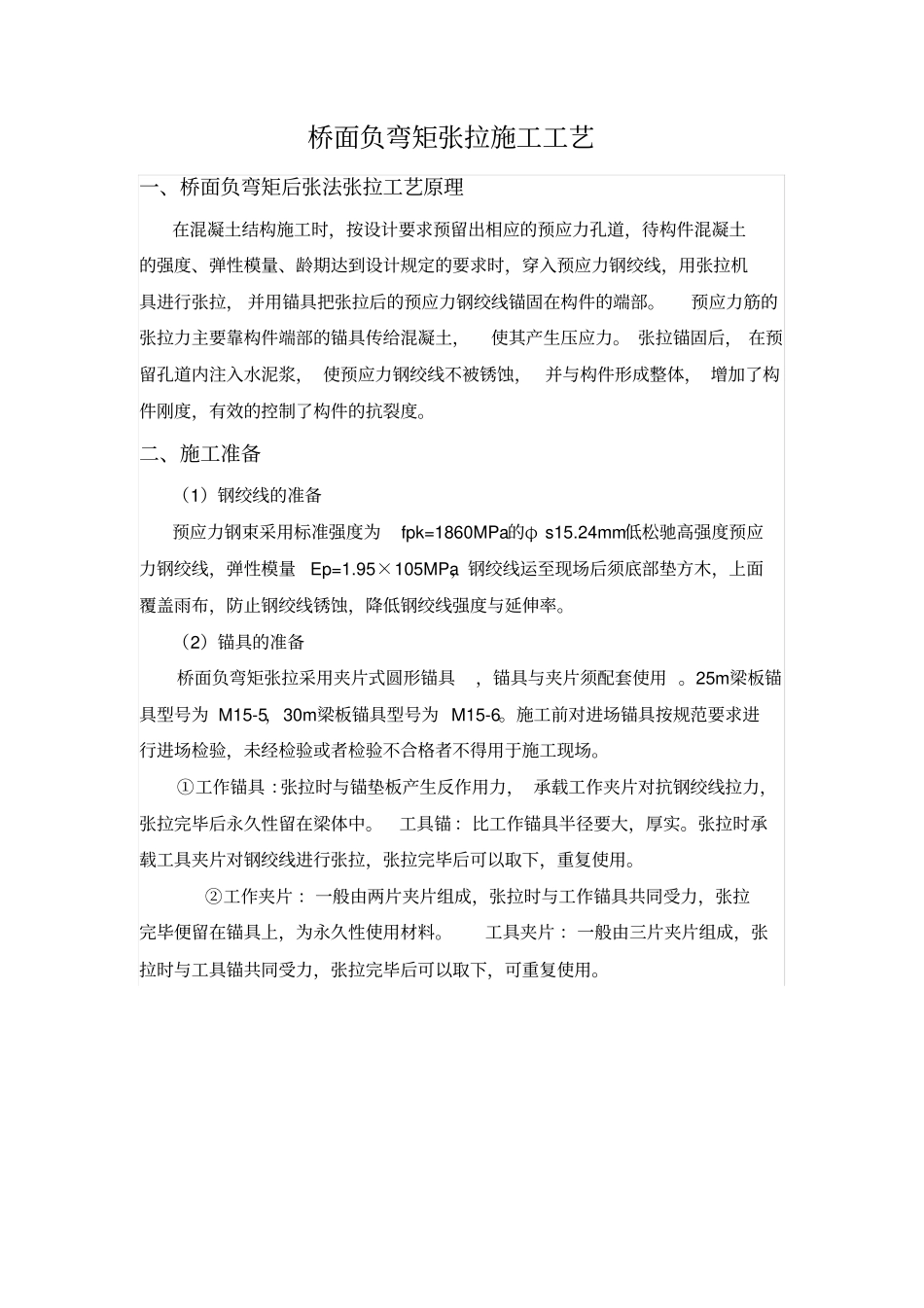

桥面负弯矩张拉施工工艺一、桥面负弯矩后张法张拉工艺原理在混凝土结构施工时，按设计要求预留出相应的预应力孔道，待构件混凝土的强度、弹性模量、龄期达到设计规定的要求时，穿入预应力钢绞线，用张拉机具进行张拉， 并用锚具把张拉后的预应力钢绞线锚固在构件的端部。预应力筋的张拉力主要靠构件端部的锚具传给混凝土，使其产生压应力。 张拉锚固后， 在预留孔道内注入水泥浆， 使预应力钢绞线不被锈蚀， 并与构件形成整体， 增加了构件刚度，有效的控制了构件的抗裂度。二、施工准备（1）钢绞线的准备预应力钢束采用标准强度为fpk=1860MPa的φ s15.24mm低松驰高强度预应力钢绞线，弹性模量Ep=1.95×105MPa，钢绞线运至现场后须底部垫方木，上面覆盖雨布，防止钢绞线锈蚀，降低钢绞线强度与延伸率。（2）锚具的准备桥面负弯矩张拉采用夹片式圆形锚具，锚具与夹片须配套使用 。25m梁板锚具型号为 M15-5，30m梁板锚具型号为 M15-6。施工前对进场锚具按规范要求进行进场检验，未经检验或者检验不合格者不得用于施工现场。①工作锚具 ：张拉时与锚垫板产生反作用力， 承载工作夹片对抗钢绞线拉力，张拉完毕后永久性留在梁体中。工具锚 ：比工作锚具半径要大，厚实。张拉时承载工具夹片对钢绞线进行张拉，张拉完毕后可以取下，重复使用。②工作夹片 ：一般由两片夹片组成，张拉时与工作锚具共同受力，张拉完毕便留在锚具上，为永久性使用材料。工具夹片 ：一般由三片夹片组成，张拉时与工具锚共同受力，张拉完毕后可以取下，可重复使用。（3）张拉机具的准备桥面负弯矩张拉采用27t 液压式千斤顶及其配套的油泵、油表，完全能够满足计算的控制吨位的要求。 张拉用的千斤顶与压力表应配套标定、配套使用 。根据油顶、油表的 校准证书 ，计算所需张拉力对应的油表读数，作为张拉力控制依据。千斤顶和油表在使用超过300 次或使用时间超过6 个月时，需重新标定。 在检验期限内，使用过程中千斤顶、压力表出现异常或千斤顶检修或更换配件后，必须重新校定。三、桥面负弯矩张拉施工1、张拉施工的工艺流程下料与编束→穿束→安装锚具及夹片→安装千斤顶及张拉设备→两端对称张拉→张拉力 10%→张拉力 20%→张拉力 100%→持荷 5min 锚固→拆除千斤顶及张拉设备→锚具外钢绞线切割、封锚→压浆2、下料与编束钢绞线采用砂轮切割机切割。 钢绞线的下料长度为孔道长度加上两端工作长度。为便于张拉时区分是否为同一根钢绞线，下料后...
