预应力混凝土管桩施工工艺

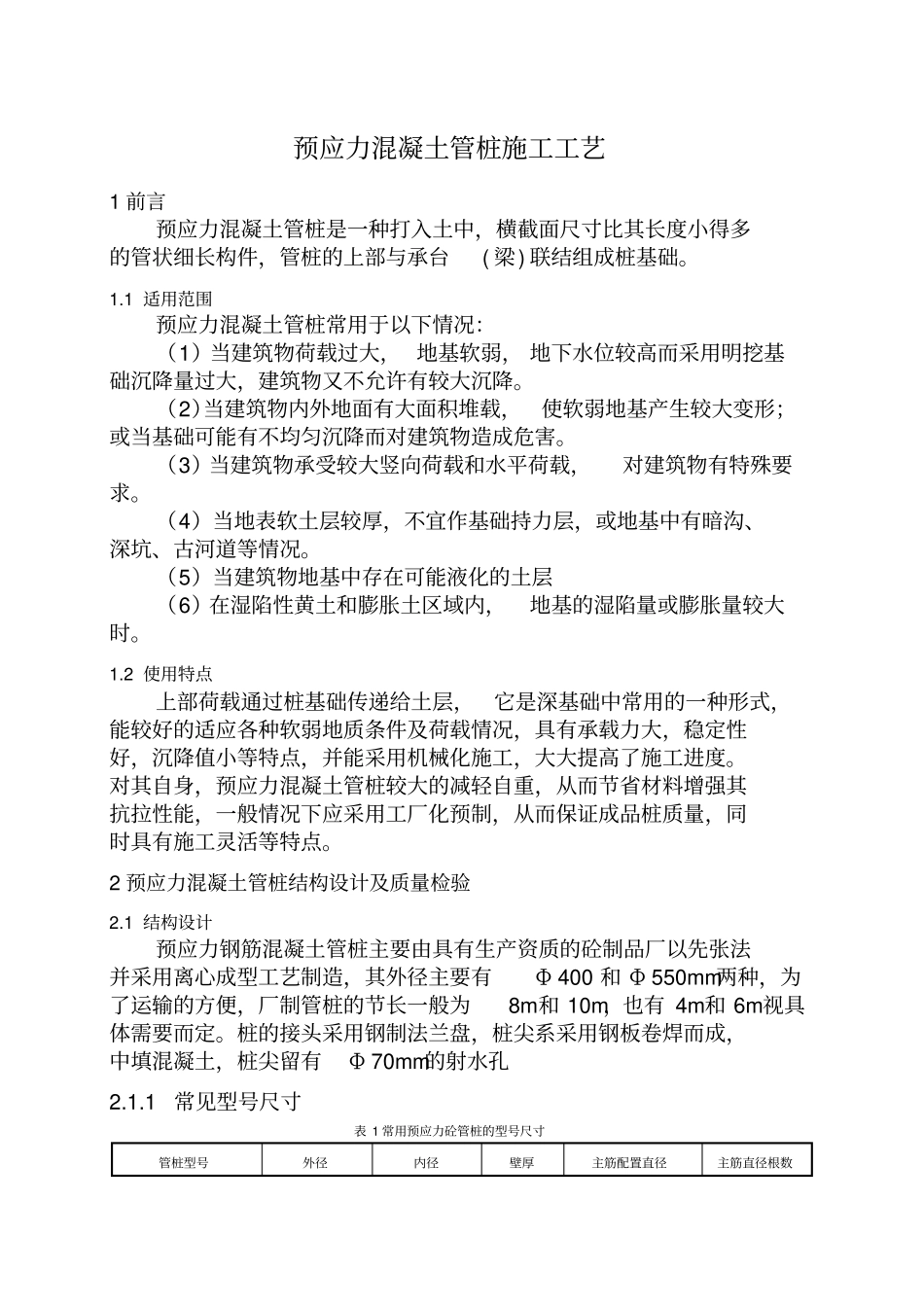

预应力混凝土管桩施工工艺1 前言预应力混凝土管桩是一种打入土中，横截面尺寸比其长度小得多的管状细长构件，管桩的上部与承台( 梁) 联结组成桩基础。1.1 适用范围预应力混凝土管桩常用于以下情况：（1）当建筑物荷载过大， 地基软弱， 地下水位较高而采用明挖基础沉降量过大，建筑物又不允许有较大沉降。（2）当建筑物内外地面有大面积堆载，使软弱地基产生较大变形；或当基础可能有不均匀沉降而对建筑物造成危害。（3）当建筑物承受较大竖向荷载和水平荷载，对建筑物有特殊要求。（4）当地表软土层较厚，不宜作基础持力层，或地基中有暗沟、深坑、古河道等情况。（5）当建筑物地基中存在可能液化的土层（6）在湿陷性黄土和膨胀土区域内，地基的湿陷量或膨胀量较大时。1.2 使用特点上部荷载通过桩基础传递给土层，它是深基础中常用的一种形式，能较好的适应各种软弱地质条件及荷载情况，具有承载力大，稳定性好，沉降值小等特点，并能采用机械化施工，大大提高了施工进度。对其自身，预应力混凝土管桩较大的减轻自重，从而节省材料增强其抗拉性能，一般情况下应采用工厂化预制，从而保证成品桩质量，同时具有施工灵活等特点。2 预应力混凝土管桩结构设计及质量检验2.1 结构设计预应力钢筋混凝土管桩主要由具有生产资质的砼制品厂以先张法并采用离心成型工艺制造，其外径主要有Φ 400 和 Φ 550mm两种，为了运输的方便，厂制管桩的节长一般为8m和 10m，也有 4m和 6m视具体需要而定。桩的接头采用钢制法兰盘，桩尖系采用钢板卷焊而成，中填混凝土，桩尖留有Φ 70mm的射水孔2.1.1常见型号尺寸表 1 常用预应力砼管桩的型号尺寸管桩型号外径内径壁厚主筋配置直径主筋直径根数D1（ mm）d2（ mm）T（ mm）d（ mm）Φ 400-80 400 240 80 336 Φ 12×8Φ 400-90 400 220 90 336 Φ 12×8Φ 550-80 550 390 80 486 Φ 12×12Φ 550 -100 550 350 100 486 Φ 12×122.1.2管桩截面力学性能（1）管桩截面和桩尖。管桩截面和桩尖示意图见图1。图 1 管桩截面和桩尖示意图（2）管桩截面特性。见表 2。表 2 截面特性项目特征值Φ 400Φ 550壁厚 80 壁厚 90 壁厚 80 壁厚 100 截面面接 A（ cm2）804 877 1181 1414 配筋面积 Ar （cm2）9.05 9.05 13.57 13.57 配筋率（ %）1.12 1.03 1.15 0.96 841 914 1237 1470 换算截面惯性矩I 0（ cm4）113.9 119.5 349.8 392.2 ...
