船舶电站运行自动化VIP免费

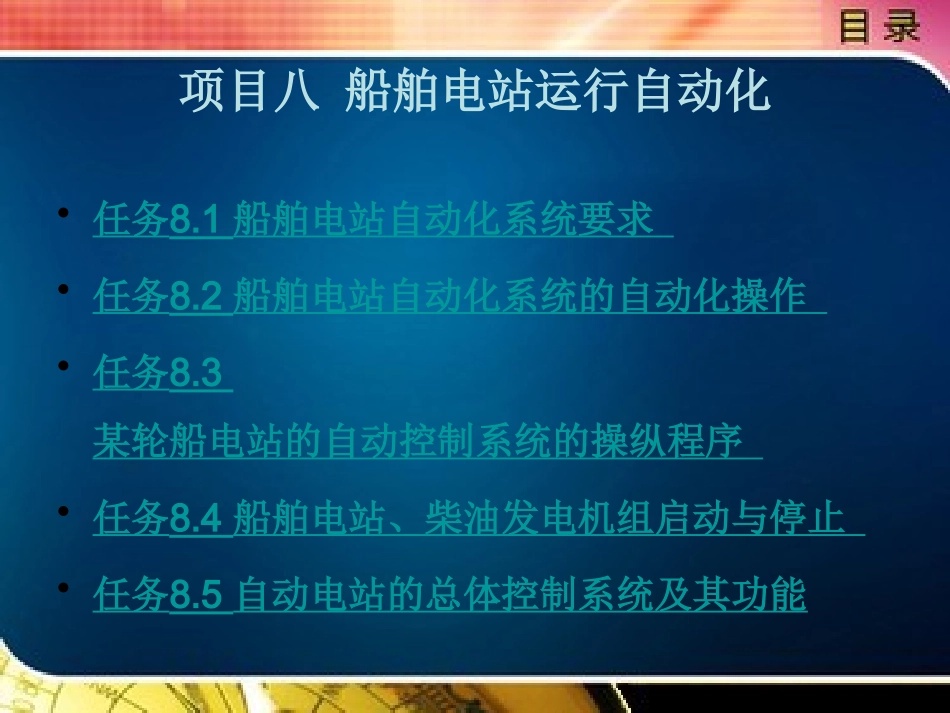

船舶电站运行自动化_第1页
1/38
船舶电站运行自动化_第2页
2/38

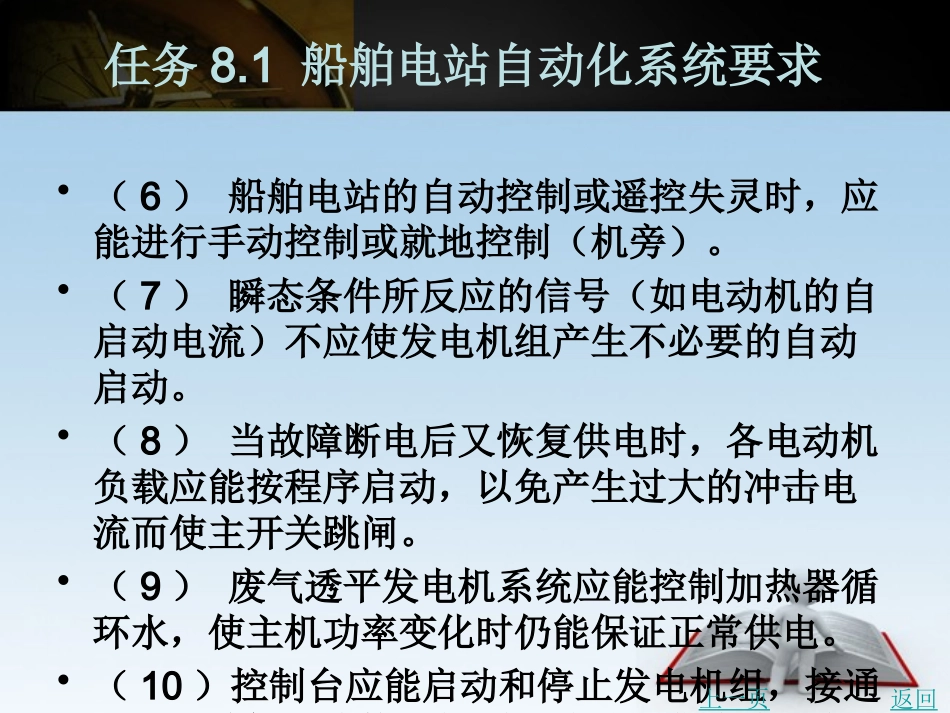

船舶电站运行自动化_第3页
3/38
项目八船舶电站运行自动化•任务8.1船舶电站自动化系统要求•任务8.2船舶电站自动化系统的自动化操作•任务8.3某轮船电站的自动控制系统的操纵程序•任务8.4船舶电站、柴油发电机组启动与停止•任务8.5自动电站的总体控制系统及其功能任务8.1船舶电站自动化系统要求•船舶电站自动化的主要任务是保证供电的安全可靠和改善劳动条件,同时也能提高运行的经济性。具体要求已在各国的船舶建造规范中反映出来。现归纳如下:•(1)船舶发电站的备用发电机组应能随时迅速(不超过45s)自动启动并自动投入电网供电(有两台机并联工作时,应能自动同步投入)。•(2)各发电机的自动开关应能防止短路时的重复合闸。•(3)当电网电压频率持续变低及负荷持续超过预定的最大值时,或运行机组发生故障时,应在集控室的主辅机控制台发出警报,并发出启动指令,使备用发电机组迅速自动启动,并自动投入电网供电。•(4)当船舶电站过载时,应能自动卸除次要负载。•(5)能自动启动的多台发电机组应装有程序启动系统或人工选择开关,程序启动系统在某机组启动失灵或不能合闸时,应能自动将启动指令转移到另一机组。下一页返回任务8.1船舶电站自动化系统要求•(6)船舶电站的自动控制或遥控失灵时,应能进行手动控制或就地控制(机旁)。•(7)瞬态条件所反应的信号(如电动机的自启动电流)不应使发电机组产生不必要的自动启动。•(8)当故障断电后又恢复供电时,各电动机负载应能按程序启动,以免产生过大的冲击电流而使主开关跳闸。•(9)废气透平发电机系统应能控制加热器循环水,使主机功率变化时仍能保证正常供电。•(10)控制台应能启动和停止发电机组,接通或切断跨接汇流排,控制两路独立供电电源的转换,并有测量及显示机组运行情况的仪表和报警设备。上一页返回任务8.2船舶电站自动化系统的自动化操作•船舶自动化电站一般能实现下列自动化操作:•(1)自动启动任意一台发电机组。当柴油发电机处于停车状态时,而且发电机主开关也没有合闸,如有令发电机启动的信号时,该机就能实现自动启动。•(2)自动准同步并车。若电网上有机组供电,则机组自动启动成功后,即由自动准同步装置与自动调频调载装置配合工作,将新启动机组自动投入电网,并联运行。•(3)自动恒频及有功功率自动分配。当两台机组并联运行时,自动调频调载装置与原动机调速器配合,使电网维持恒定频率,偏差不大于±0.25Hz,并使两台机承担的有功功率按机组容量成比例分配。•(4)欲使一台机解列时,自动装置应将其负载自动转移至运行发电机后,才接收跳闸指令,实现自动解列。下一页返回任务8.2船舶电站自动化系统的自动化操作•(5)自动恒压及无功功率自动分配。无论单机还是并联运行,自动调整励磁装置总能保持电网电压维持恒压,误差不大于e±2.5%U。同时能调整并联运行发电机的无功分配,使之合理分担。•(6)有自动分级卸载装置及按程序顺序启动装置。当电网负载超过额定负载时,可分为一次或二次卸掉次要负载。当电网失电后又恢复供电时,有使重要负载按顺序启动的自动装置。•(7)集控室中设有监视仪表、信号指示灯、报警设备和人工控制按钮、转换开关等。在船舶自动化电站中有很多自动化测量装置,它依靠各种传感器能对电站系统中大量参数进行测量,如电压、电流、功率、温度、压力、转速等,有些能连续而自动地进行巡回测量、数字显示、监视、报警和记录。同时还可以输出信息,通过相应的自控设备去控制有关机器的运行。•具体对柴油发电机组,记录和报警内容如表8.1所示。上一页返回任务8.3某轮船电站的自动控制系统的操纵程序•该轮船是我国自动化程度较高的集装箱货轮,其电站自动化系统由电磁元件及半导体元件混合组成,功能比较完善。该轮船电站有三台600kV·A的同容量柴油发电机组,正常航行时,用一台机组即可满足全船供电。各台柴油机(包括主机)的冷却水系统连通,利用运行机组的余热预热备用机组,还装设了实现周期性预润滑的电动润滑油泵及自动控制装置。•备用机组的启动,有“机旁”“半自动”(遥控)和“自动”三种方式。当备用机组置于“自动”时,只要电网一停电,就形成启动...
