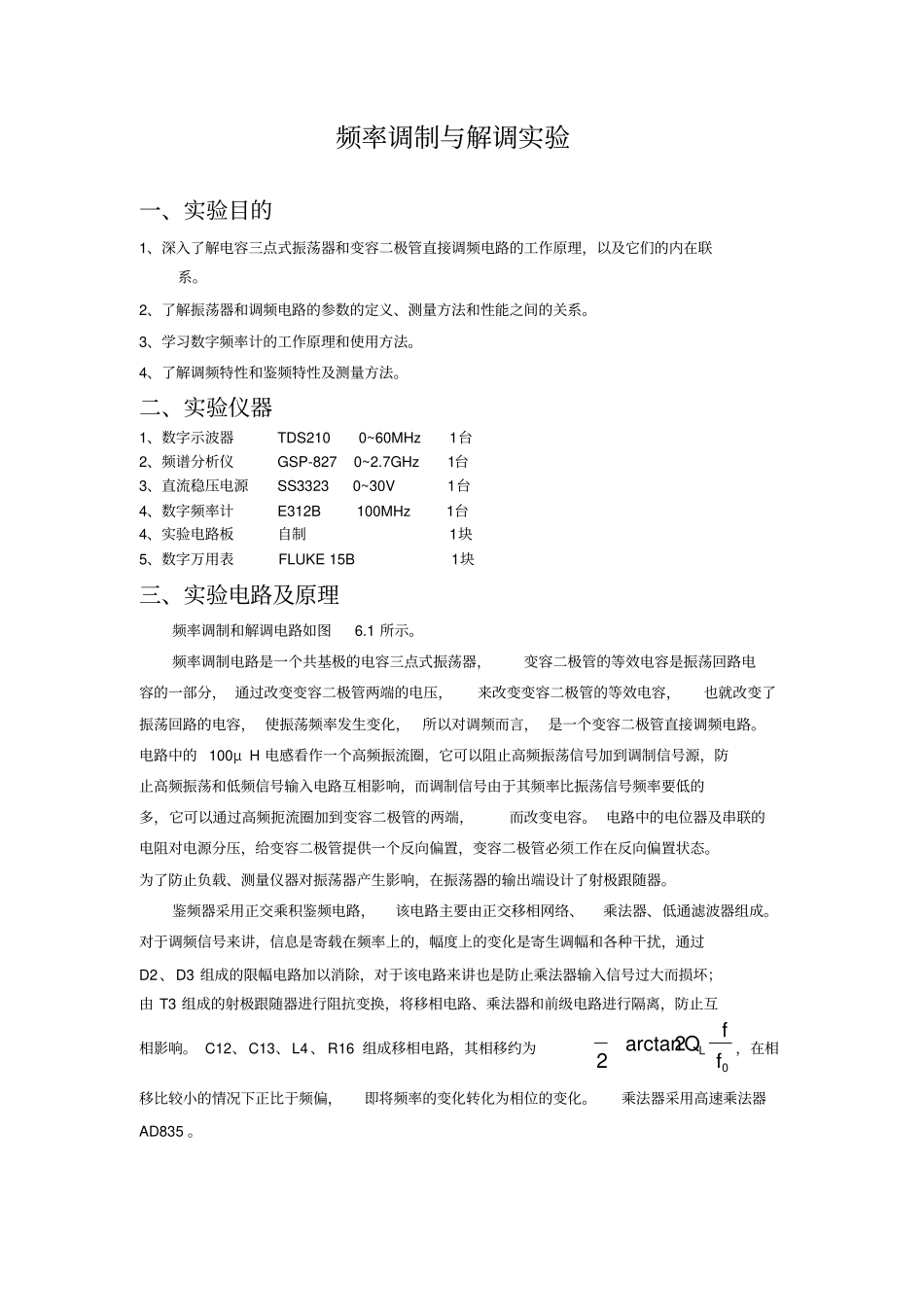

频率调制与解调实验一、实验目的1、深入了解电容三点式振荡器和变容二极管直接调频电路的工作原理，以及它们的内在联系。2、了解振荡器和调频电路的参数的定义、测量方法和性能之间的关系。3、学习数字频率计的工作原理和使用方法。4、了解调频特性和鉴频特性及测量方法。二、实验仪器1、数字示波器TDS210 0~60MHz 1台2、频谱分析仪GSP-827 0~2.7GHz 1台3、直流稳压电源SS3323 0~30V 1台4、数字频率计E312B 100MHz 1台4、实验电路板自制1块5、数字万用表FLUKE 15B 1块三、实验电路及原理频率调制和解调电路如图6.1 所示。频率调制电路是一个共基极的电容三点式振荡器，变容二极管的等效电容是振荡回路电容的一部分， 通过改变变容二极管两端的电压，来改变变容二极管的等效电容，也就改变了振荡回路的电容， 使振荡频率发生变化，所以对调频而言， 是一个变容二极管直接调频电路。电路中的 100μ H 电感看作一个高频振流圈，它可以阻止高频振荡信号加到调制信号源，防止高频振荡和低频信号输入电路互相影响，而调制信号由于其频率比振荡信号频率要低的多，它可以通过高频扼流圈加到变容二极管的两端，而改变电容。 电路中的电位器及串联的电阻对电源分压，给变容二极管提供一个反向偏置，变容二极管必须工作在反向偏置状态。为了防止负载、测量仪器对振荡器产生影响，在振荡器的输出端设计了射极跟随器。鉴频器采用正交乘积鉴频电路，该电路主要由正交移相网络、乘法器、低通滤波器组成。对于调频信号来讲，信息是寄载在频率上的，幅度上的变化是寄生调幅和各种干扰，通过D2、D3 组成的限幅电路加以消除，对于该电路来讲也是防止乘法器输入信号过大而损坏；由 T3 组成的射极跟随器进行阻抗变换，将移相电路、乘法器和前级电路进行隔离，防止互相影响。 C12、C13、L4 、 R16 组成移相电路，其相移约为02arctan2ffQL，在相移比较小的情况下正比于频偏，即将频率的变化转化为相位的变化。乘法器采用高速乘法器AD835 。T39018R135.1KR145.1KR15330C110.1ufC1251pfC1351pfL42.2uhX18X27Y11Y22Z4OUT5VCC6VEE3U1AD835C140.1ufR171KR161kR121K5VD21n4148D3in41485V-5VC150.1C160.1R181kC170.01uf12J3T19018T29018R820kR72kR915kR6330R510kR1151R10330R439kC6300pfC556pfC40.1C70.1C80.1C90.1C1047L22.2uhL347uh5VJ2SMAC351pfD1I321R32.2KL1100uhC20.01R120R22kC147UF12J1CON2123J4D44007C200.1ufC1847U/16VC2447uC220.1uf5VD5400...
