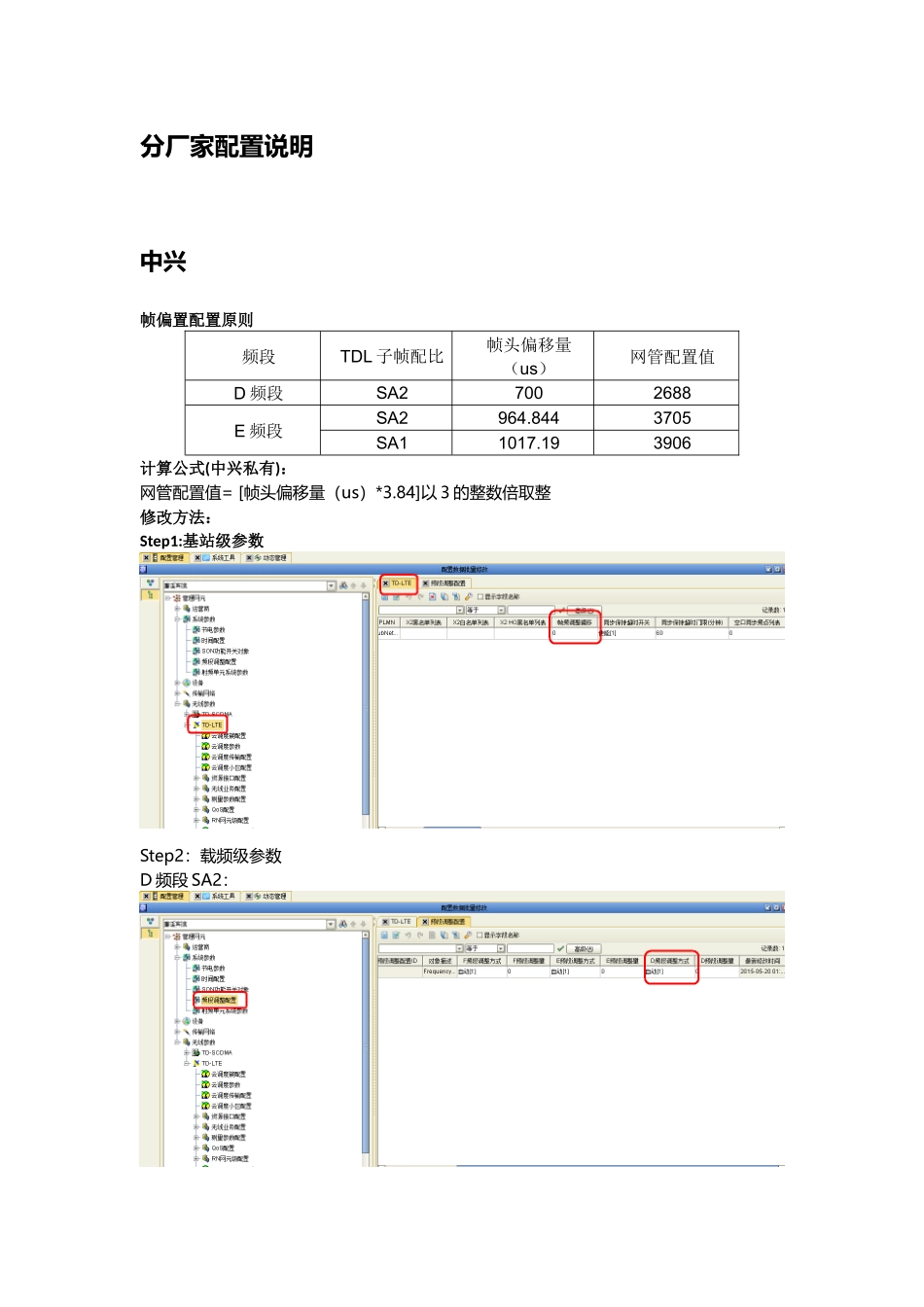

分厂家帧偏置修改说明总体说明由于各厂家设备初始设置差异，现建议将F和D频段LTE站点的帧头对齐操作。D频段全部提前700us（华为和诺西由于设备原因帧结构不同，提前692.97us）E频段部分RRU鼎桥设备存在限制帧偏置不能自由设置，故将其他厂家与其对齐E频段SA2+SSP7全部提前964.8us，SA1+SSP7全部提前1017.2us由于联通电信已使用TDD频段，且工信部未要求D频段内各载频间配置隔离带，因此本次调整需要友商同步修改。中国移动频段为：1880-1900MHz、2320-2370MHz、2575-2635MHz；（bands:39bands:40bands:41）中国联通频段为：2300-2320MHz、2555-2575MHz；(bands:40bands:41)中国电信频段为：2370-2390MHz、2635-2655MHz；(bands:40bands:41)频段调整示意图注意事项：1）调整前确定全网D频段与E频段小区修改无遗漏（特别注意小站微站新开站及断链小区），做好工程预约以及数据备份。2）调整后新开站脚本需次日同步调整分厂家配置说明中兴帧偏置配置原则频段TDL子帧配比帧头偏移量（us）网管配置值D频段SA27002688E频段SA2964.8443705SA11017.193906计算公式(中兴私有)：网管配置值=[帧头偏移量（us）*3.84]以3的整数倍取整修改方法：Step1:基站级参数Step2：载频级参数D频段SA2：E频段SA2：E频段SA1：注意事项：1）仅对需要修改的D/E频段进行修改，不需对F频段中的参数进行修改2）需核实现网D频段子帧配比是否均为1：3（SA2）,子帧配比为2：2（SA1）3）“小基站”需要使用手动方法修改具体修改方法贝尔帧偏置配置原则频段TDL子帧配比帧头偏移量（us）网管配置值D频段SA2+SSP7-70035712E频段SA2+SSP7-964.84434695SA1+SSP7-1017.1934494计算公式(贝尔私有)：D频段：(10ms-0.7ms)/260.4167ns=35711.9,向上取整为35712E频段SA2+SSP7：(10ms-0.964ms)/260.4167ns=34694.99,向上取整为34695E频段SA1+SSP7：(10ms-1.01719ms)/260.4167ns=34493.99,向上取整为34494修改方法使用网管SAM，选取要查看的站点后，在lte小区配置中，即可查看到gps帧偏置配置，修改该参数会导致小区重置。如下是E、F的配置信息：华为帧偏置配置原则频段TDL子帧配比帧头偏移量（us）网管配置值D频段SA2+SSP7-692.969285912E频段SA2+SSP7-964.844277560SA1+SSP7-1017.19275952计算公式(华为私有)：网管配置值=307200-帧头偏移量（us）*30.72取整修改方法：D频段（除BTS3205ERRU）全网修改：MODTDDCELLFRAMEOFFSET:LocalCellId=XX，FrameOffsetMode=TL_FrameOffset_SA2_SSP5;(部分无帧偏置站点为ADD)D频段BTS3205ERRU没有TL_FrameOffset_SA2_SSP5帧偏置模式可选，无法执行此脚本！只能通过手动配置数据进行修改：285912E频段全网修改MODTDDCELLFRAMEOFFSET:LocalCellId=XX，FrameOffsetMode=TL_FrameOffset;(部分无帧偏置站点为ADD)注意事项：1）帧偏置需保证同一个基带板上时间偏置一致,，小区（3个都是D频段）都修改后小区正常。只修改一个D频段小区会导致小区无法建立。2）升级8.1版本后，BTS3205ERRU站点帧偏置需要由-692.969修改为-697.67，即界面值修改为285768诺西诺基亚ppstimingoffset参数进行设置：D频段：RRU为FZHA/FZHM/FZHJ-b时，-692.97usE频段：RRU为FZNL/FZNK/FZNN时，0E频段：RRU为FZND且时隙配比2+7时，-964.8usE频段：RRU为FZND且时隙配比1+7时，-1017.19usRRU类型全部RRUFZNDFZNK/FZNN/FZNL频段、子帧及特殊子帧配比D频段（2+7）E频段（2+7）E频段（1+7）E频段（2+7）E频段（1+7）ppstimingoffset-69297-96484-10171900操作示例：Step1:导出BTSSCL的access数据库。Step2:从access数据库导出excel文件Step3:在导出的Excel文件中修改要改的参数,修改后执行注意事项：1）诺西FZNN/FZNL/FZNK的RRU不能把ppstimingoffset设成非0值，设下去会出现小区退服。2）修改前确定100RB干扰值可获取。3）调整前确定各小区RRU型号（特别是诺西E频段RRU型号）、现网帧偏置配置、版本情况。4）后续版本升级后，F频段帧偏置值变为-697.67，故相应D频段帧偏置也应调整为-697.67
