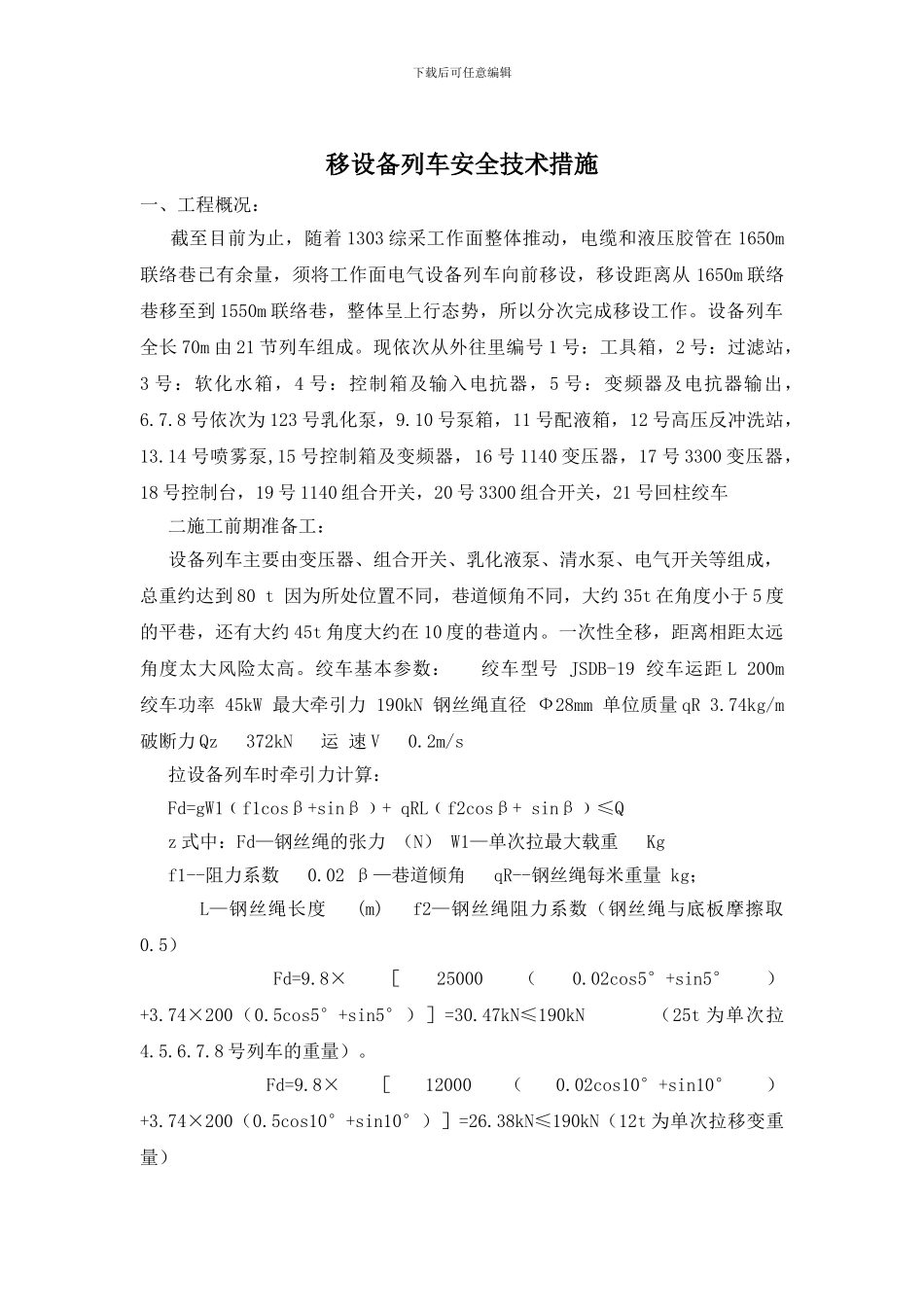

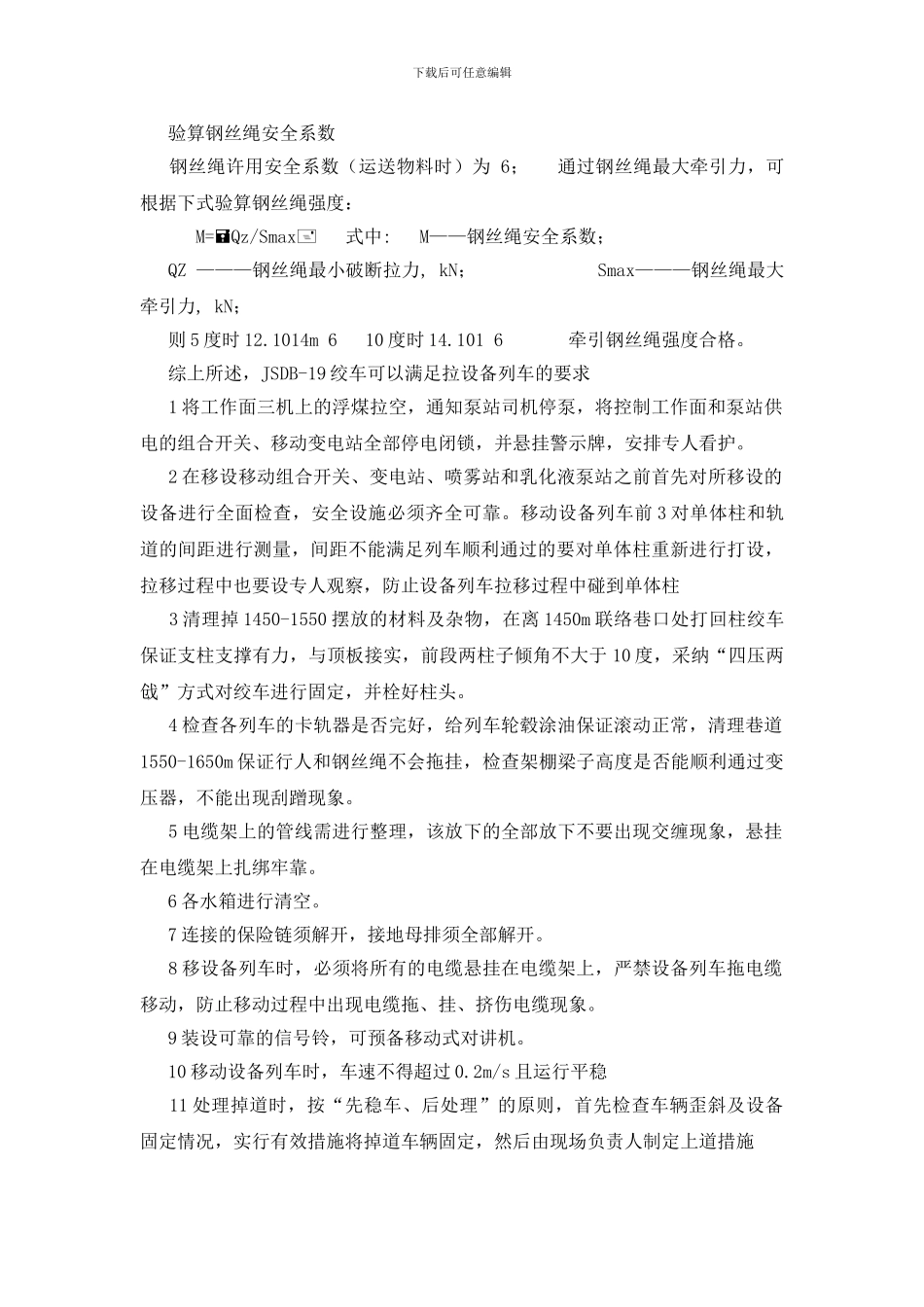

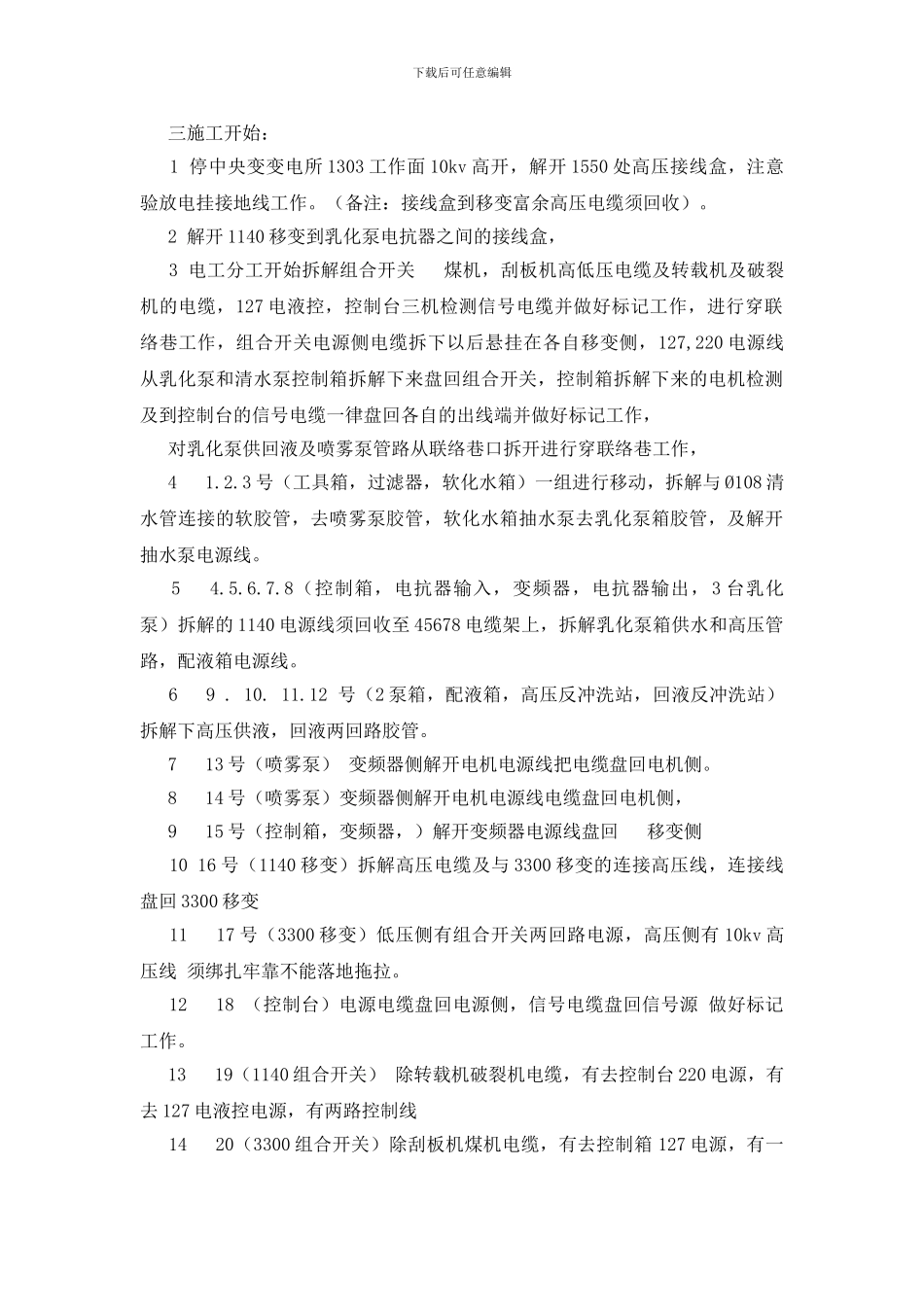

下载后可任意编辑移设备列车安全技术措施一、工程概况： 截至目前为止，随着 1303 综采工作面整体推动，电缆和液压胶管在 1650m联络巷已有余量，须将工作面电气设备列车向前移设，移设距离从 1650m 联络巷移至到 1550m 联络巷，整体呈上行态势，所以分次完成移设工作。设备列车全长 70m 由 21 节列车组成。现依次从外往里编号 1 号：工具箱，2 号：过滤站，3 号：软化水箱，4 号：控制箱及输入电抗器，5 号：变频器及电抗器输出，6.7.8 号依次为 123 号乳化泵，9.10 号泵箱，11 号配液箱，12 号高压反冲洗站，13.14 号喷雾泵,15 号控制箱及变频器，16 号 1140 变压器，17 号 3300 变压器，18 号控制台，19 号 1140 组合开关，20 号 3300 组合开关，21 号回柱绞车 二施工前期准备工： 设备列车主要由变压器、组合开关、乳化液泵、清水泵、电气开关等组成，总重约达到 80 t 因为所处位置不同，巷道倾角不同，大约 35t 在角度小于 5 度的平巷，还有大约 45t 角度大约在 10 度的巷道内。一次性全移，距离相距太远角度太大风险太高。绞车基本参数： 绞车型号 JSDB-19 绞车运距 L 200m 绞车功率 45kW 最大牵引力 190kN 钢丝绳直径 Ф28mm 单位质量 qR 3.74kg/m 破断力 Qz 372kN 运 速 V 0.2m/s 拉设备列车时牵引力计算： Fd=gW1﹙f1cosβ+sinβ﹚+ qRL﹙f2cosβ+ sinβ﹚≤Q z 式中：Fd—钢丝绳的张力 （N） W1—单次拉最大载重 Kg f1--阻力系数 0.02 β—巷道倾角 qR--钢丝绳每米重量 kg； L—钢丝绳长度 (m) f2—钢丝绳阻力系数（钢丝绳与底板摩擦取0.5） Fd=9.8×［25000（0.02cos5°+sin5°）+3.74×200（0.5cos5°+sin5°）］=30.47kN≤190kN （25t 为单次拉4.5.6.7.8 号列车的重量）。 Fd=9.8×［12000（0.02cos10°+sin10°）+3.74×200（0.5cos10°+sin10°）］=26.38kN≤190kN（12t 为单次拉移变重量）下载后可任意编辑 验算钢丝绳安全系数 钢丝绳许用安全系数（运送物料时）为 6； 通过钢丝绳最大牵引力，可根据下式验算钢丝绳强度： M=Qz/Smax 式中: M——钢丝绳安全系数； QZ ———钢丝绳最小破断拉力, kN； Smax———钢丝绳最大牵引力, kN； 则 5 度时 12.1014m 6 10 度时 14.101 6 牵引钢丝绳强度合格。 综上所述，JSDB-19 绞车可以满足拉设备列车的要求 1 将工作面三机上的浮煤拉空，通知泵站司机停...
