竹脚手架施工方案VIP专享

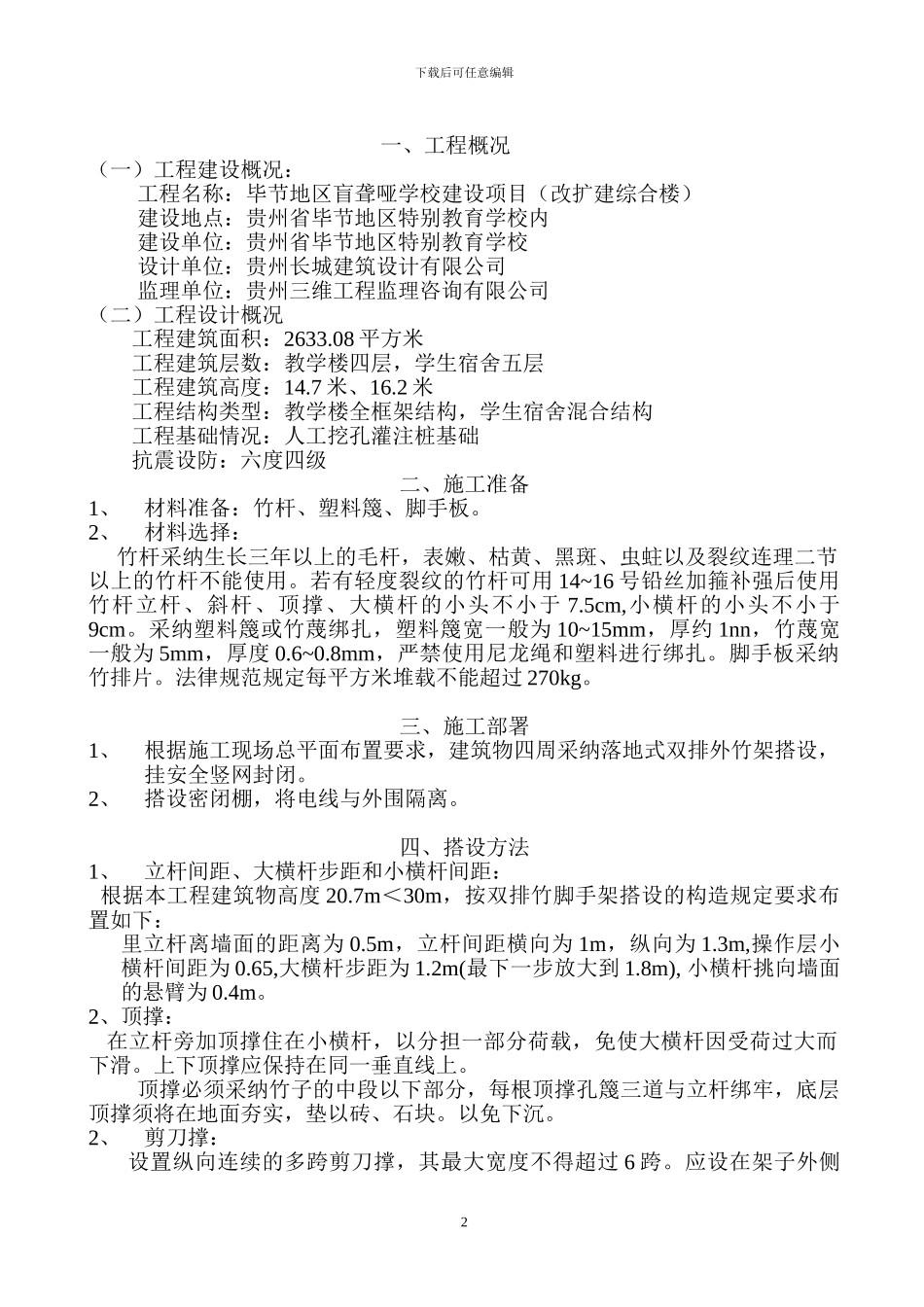

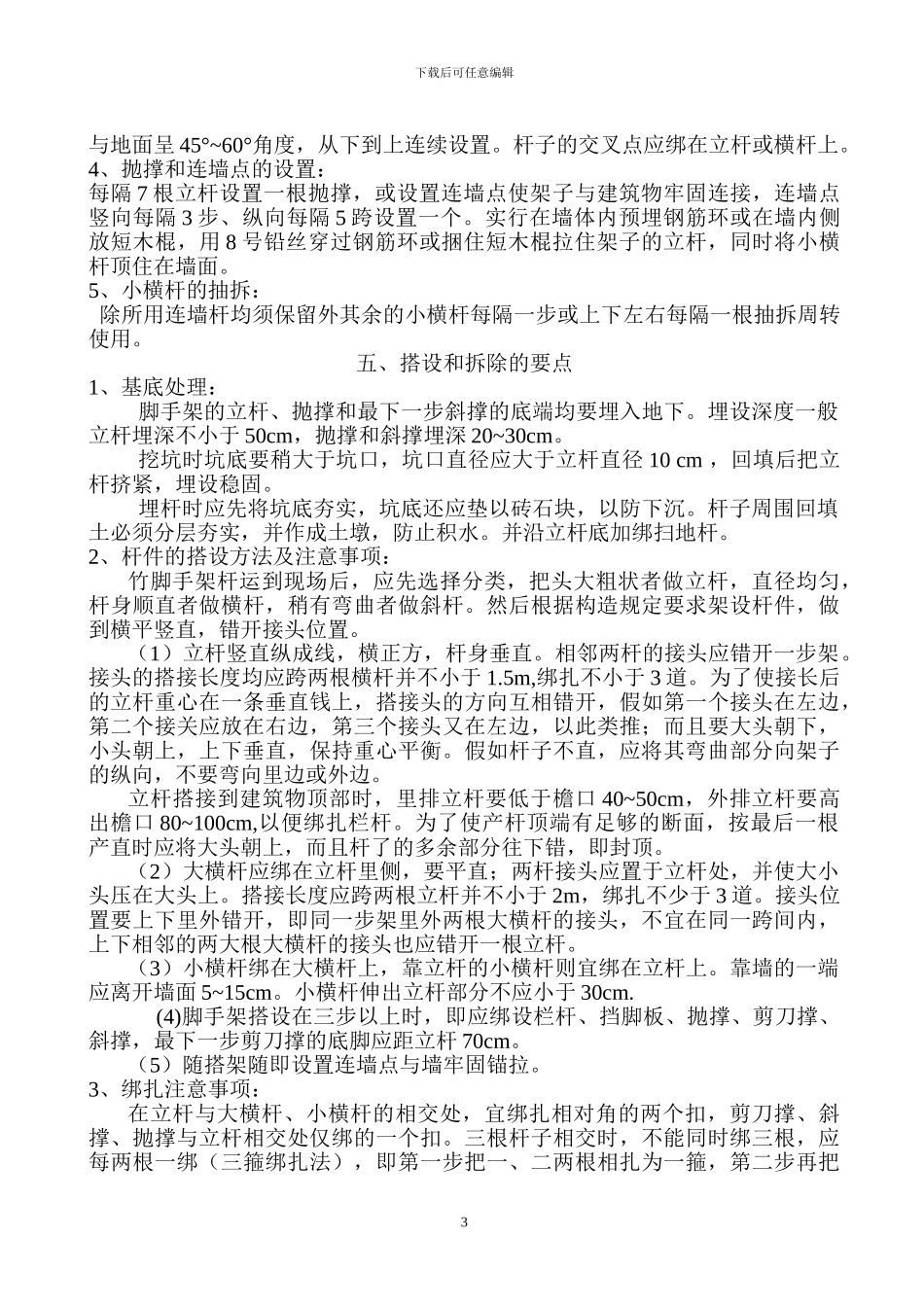

下载后可任意编辑毕节地区盲聋哑学校建设项目（改扩建综合楼）竹脚手架施工方案编 制： 审 核： 审批日期： 1下载后可任意编辑一、工程概况（一）工程建设概况：工程名称：毕节地区盲聋哑学校建设项目（改扩建综合楼）建设地点：贵州省毕节地区特别教育学校内建设单位：贵州省毕节地区特别教育学校设计单位：贵州长城建筑设计有限公司监理单位：贵州三维工程监理咨询有限公司（二）工程设计概况工程建筑面积：2633.08 平方米工程建筑层数：教学楼四层，学生宿舍五层工程建筑高度：14.7 米、16.2 米工程结构类型：教学楼全框架结构，学生宿舍混合结构工程基础情况：人工挖孔灌注桩基础抗震设防：六度四级二、施工准备1、材料准备：竹杆、塑料篾、脚手板。2、材料选择： 竹杆采纳生长三年以上的毛杆，表嫩、枯黄、黑斑、虫蛀以及裂纹连理二节以上的竹杆不能使用。若有轻度裂纹的竹杆可用 14~16 号铅丝加箍补强后使用竹杆立杆、斜杆、顶撑、大横杆的小头不小于 7.5cm,小横杆的小头不小于9cm。采纳塑料篾或竹蔑绑扎，塑料篾宽一般为 10~15mm，厚约 1nn，竹蔑宽一般为 5mm，厚度 0.6~0.8mm，严禁使用尼龙绳和塑料进行绑扎。脚手板采纳竹排片。法律规范规定每平方米堆载不能超过 270kg。三、施工部署1、根据施工现场总平面布置要求，建筑物四周采纳落地式双排外竹架搭设，挂安全竖网封闭。2、搭设密闭棚，将电线与外围隔离。四、搭设方法1、立杆间距、大横杆步距和小横杆间距： 根据本工程建筑物高度 20.7m＜30m，按双排竹脚手架搭设的构造规定要求布置如下：里立杆离墙面的距离为 0.5m，立杆间距横向为 1m，纵向为 1.3m,操作层小横杆间距为 0.65,大横杆步距为 1.2m(最下一步放大到 1.8m), 小横杆挑向墙面的悬臂为 0.4m。2、顶撑： 在立杆旁加顶撑住在小横杆，以分担一部分荷载，免使大横杆因受荷过大而下滑。上下顶撑应保持在同一垂直线上。顶撑必须采纳竹子的中段以下部分，每根顶撑孔篾三道与立杆绑牢，底层顶撑须将在地面夯实，垫以砖、石块。以免下沉。2、剪刀撑：设置纵向连续的多跨剪刀撑，其最大宽度不得超过 6 跨。应设在架子外侧2下载后可任意编辑与地面呈 45°~60°角度，从下到上连续设置。杆子的交叉点应绑在立杆或横杆上。4、抛撑和连墙点的设置：每隔 7 根立杆设置一根抛撑，或设置连墙点使架子与建筑物牢固连接，连墙点竖向每隔 3 步、纵向每隔 5 跨设置一个。实行在墙体内预埋钢筋环或在墙内侧放...
