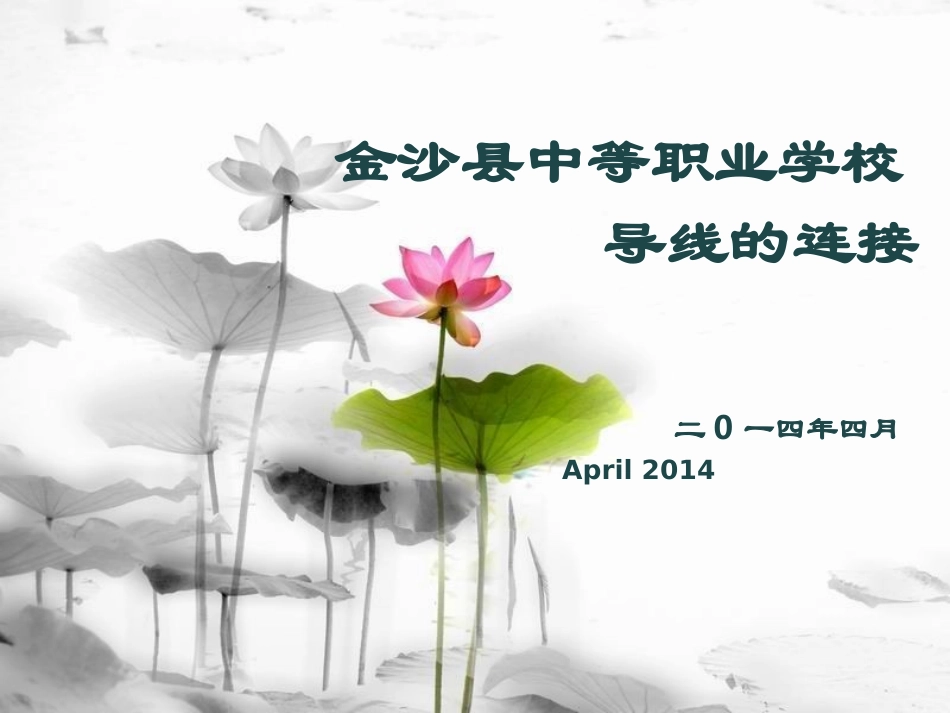

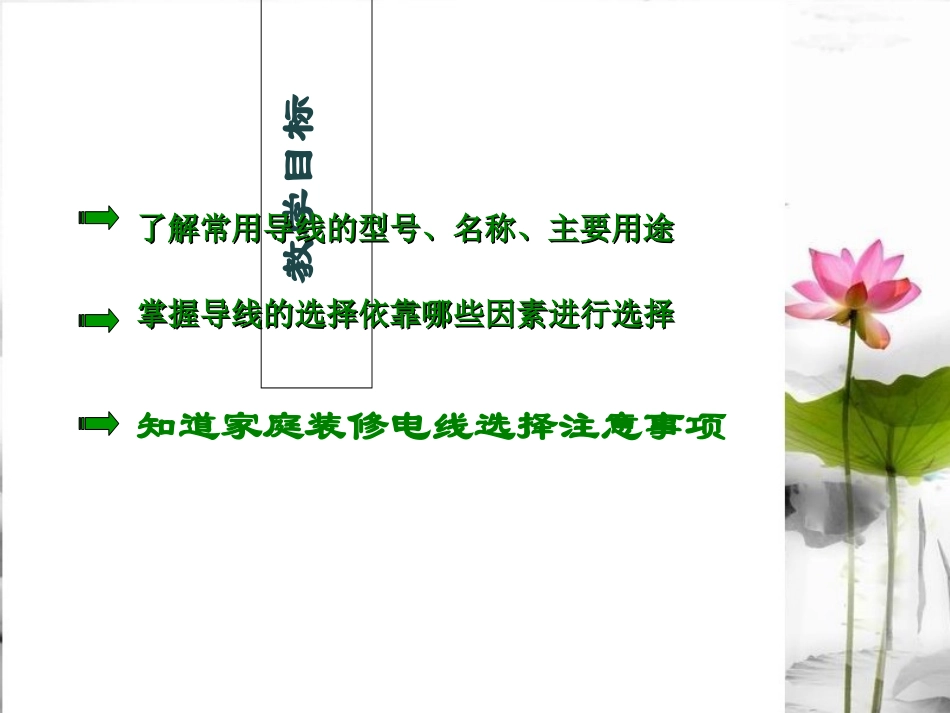

金沙县中等职业学校导线的连接二0一四年四月April2014教学目标了解常用导线的型号、名称、主要用途了解常用导线的型号、名称、主要用途掌握导线的选择依靠哪些因素进行选择掌握导线的选择依靠哪些因素进行选择知道家庭装修电线选择注意事项导线连接的要求导线连接的方法家庭装修电线选择注意事项导线的选择屋内配线的导线截面、使用环境，应根据导线的允许载流量，线路的允许电压损耗，导线的机械强度等条件选择。一般先按允许载流量选定导线截面，再以其他条件进行校核。（1）按（导线截面）允许载流量选择：导线的允许载流量就是导线的工作温度不超过65℃时可长期通过的最大电流值。同时导线的工作温度除与导线的通过电流有关外，还与导线的散热条件和环境温度有关。按线路允许电压损失选择：由于线路存在着阻抗，当负荷电流流过时要产生电压损失。导线截面•（2）根据使用环境选择•在潮湿或有腐蚀性气体的场所，可选用塑料绝缘导线，以便于提高导线绝缘水平和抗腐蚀能力；在比较干燥的场所内，可采用橡皮绝缘导线；对于经常移动的用电设备，宜采用多股软导线。（3）按线路允许电压损耗选择：由于线路存在着阻抗，当负荷电流流过时要产生电压损失。（4）按机械强度选择：在敷设中导线要受到张力的作用，张力的大小主要受到敷设方式和支持点的距离等影响。一、导线及导线连接的基础知识•1、常用绝缘导线的结构和应用范围结构图型号：BV-70、BLV-70名称：聚氯乙烯绝缘铜芯线聚氯乙烯绝缘铝芯线用途：用来作为交直流额定电压为500V及以下的户内照明和动力线路的铺设导线,以及户外沿墙支架线路的架设导线.型号：BVV--70BLVV--70名称：聚氯乙烯绝缘和护套2根或3根铜芯护套线聚氯乙烯绝缘和护套2根或3根铝芯护套线用途：用来作为交直流额定电压为500V及以下的户内外照明和小容量动力线路的铺设导线。型号：BVRBLVR名称：聚氯乙烯绝缘铜芯软线聚氯乙烯绝缘铝芯软线用途：适用于不作频繁活动场合的电源连接线；但不能作为不固定的或处于活动场合的敷设导线。•RVS:又名：双绞线。（俗称：花线）•名称为：铜芯聚氯乙烯绝缘绞型连接用软电线。•命名方式：R代表软铜线，V代表聚氯乙烯绝缘，S代表对绞•一.RVS用途•RVS适用于交流额定电压250V家用电器、小型电动工具、仪器仪表及动力照明用装置连接。•二.使用条件•长期允许工作温度：不超过70℃.•三.颜色特性使用范围双白芯：接灯头红蓝芯：消防、报警等红白芯：广播、电话线红黑芯：广播线型号：BXBLX名称：铜芯橡皮线铝芯橡皮线（俗称皮线）用途：用来作为交直流额定电压500V及以下的户内照明和动力线路的铺设导线,以及户外沿墙支架线路的架设导线.家庭装修电线选择注意事项：1、CCC认证标志•国电工产品认证委员会认证的"CCC"认证，获得"CCC"认证标志，在合格证或产品上有"CCC"认证标志。电线关系用电安全，电线质量好坏会影响我们的人生与财产安全，所以一定要选择有CCC认证标志的电线产品。家庭装修电线选择注意事项：2、产品合格证•电线产品合格证是会把"CCC"认证标识、商标、型号规格、额定电压、长度、检验、制造日期、执行标准、厂名、厂址、电话等标识都印刷的清清楚楚的，并且与产品相符合，这些才会是正规厂家的生产产品，大家选购的时候要看清楚。家庭装修电线选择注意事项：•家庭装修电线选择注意事项：3、电线规格•电线规格很重要，一般家庭用电源线宜采用BVV2×2.5和BVV2×1.5型号的电线。BVV是国家标准代号，为铜质护套线BVV2×2.5和BVV2×1.5，分别代表2芯2.5平方毫米和2芯1.5平方毫米。一般情况下，BVV2×2.5做主线、干线，BVV2×1.5做单个电器支线、开关线。单向空调专线用BVV2×4，另配专用地线。•家庭装修电线选择注意事项：4、电线外观•好的电线产品外观应该是光滑圆整，色泽均匀的，所以大家在选购的时候要把电线拆开检查一下，看看外观是不是色泽均匀的，如果出现变色等情况证明电线的品质不过关。家庭装修电线选择注意事项：•家庭装修电线选择注意事项：5、电线导体•电线的导体应该是有光泽，直流电阻、导体结构尺寸等符合国家标准要求的。符合国家标准要求的电线电缆的产品，不论是铝材料导体，还...
