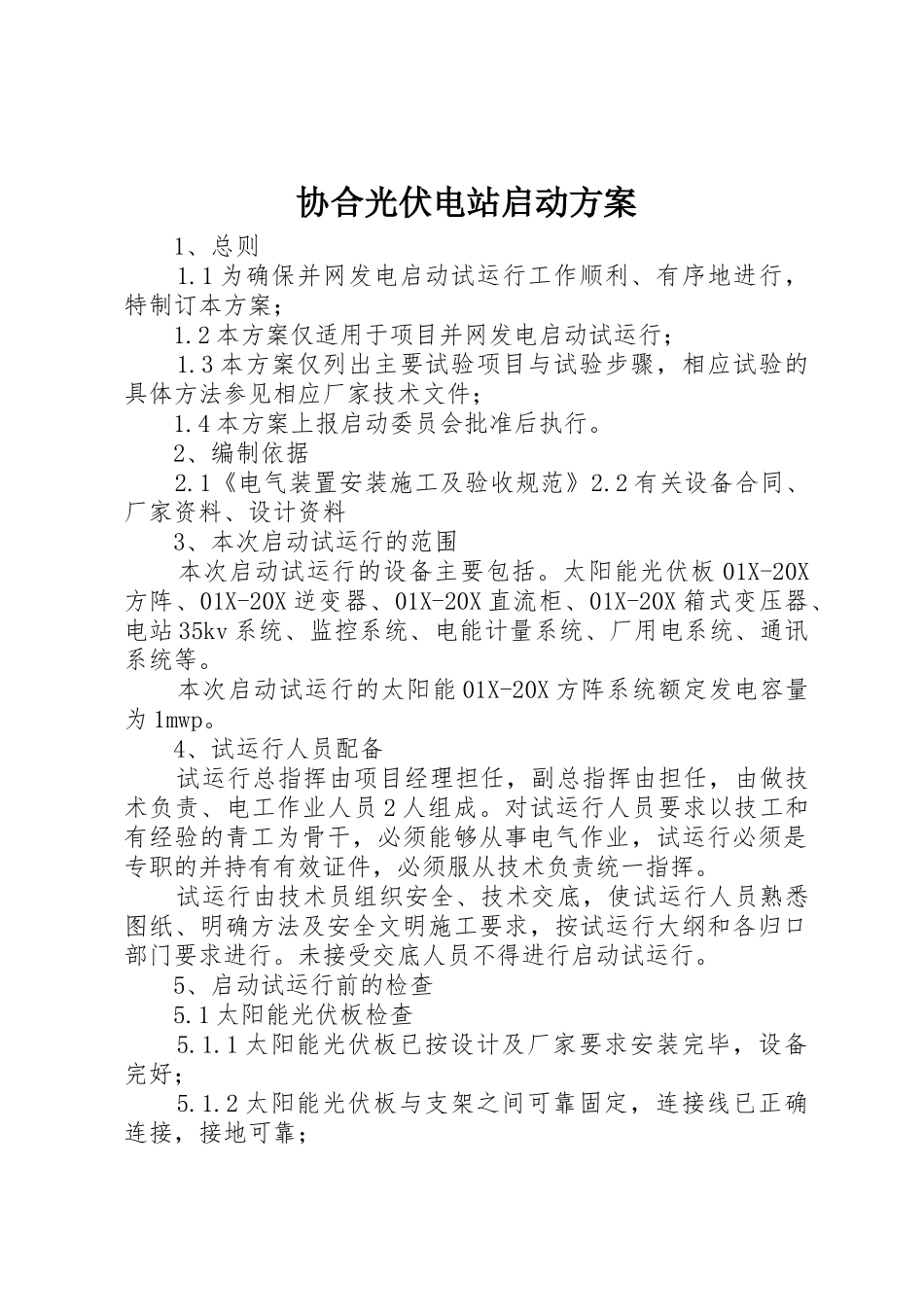

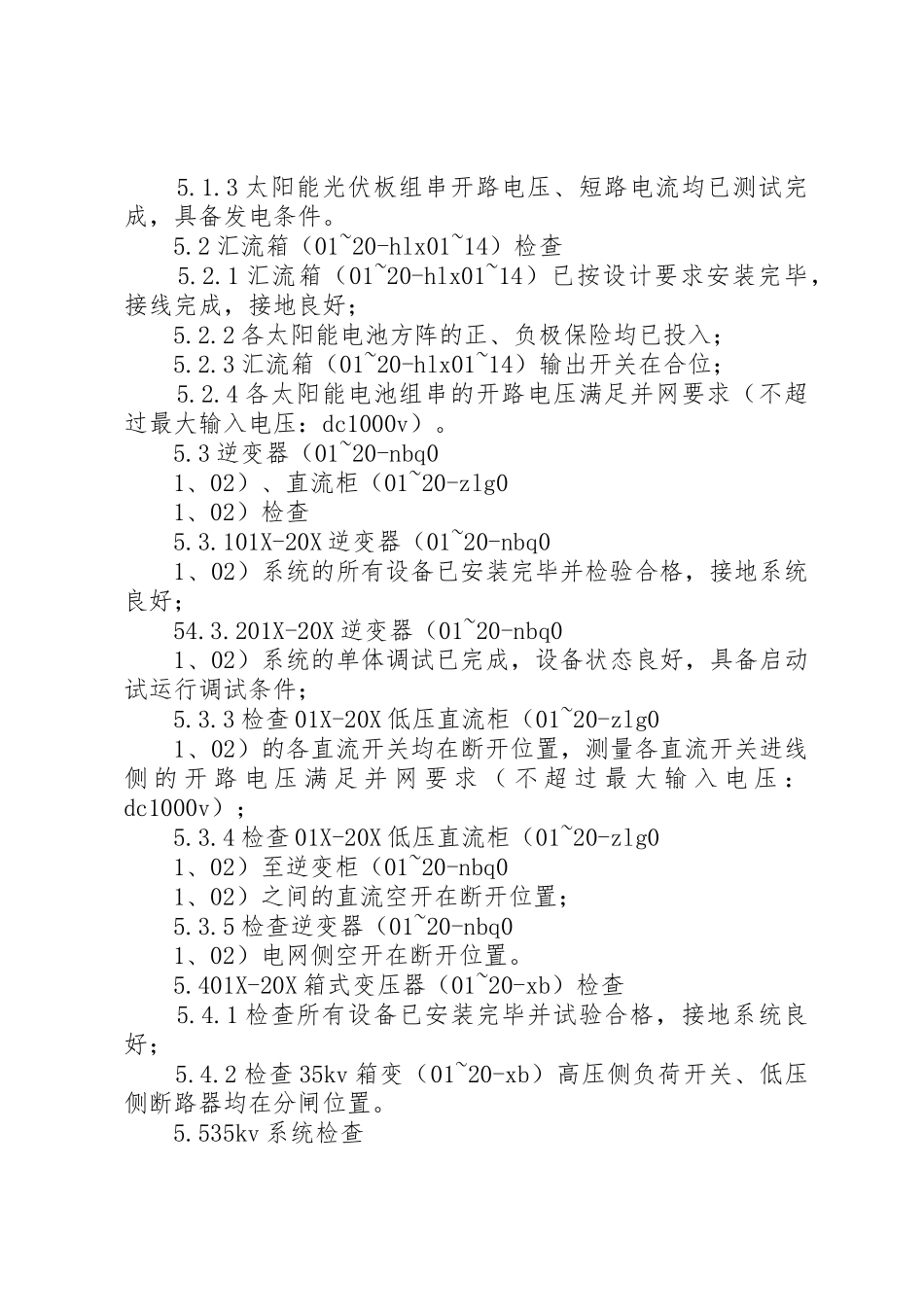

协合光伏电站启动方案 1、总则 1.1 为确保并网发电启动试运行工作顺利、有序地进行，特制订本方案； 1.2 本方案仅适用于项目并网发电启动试运行； 1.3 本方案仅列出主要试验项目与试验步骤，相应试验的具体方法参见相应厂家技术文件； 1.4 本方案上报启动委员会批准后执行。 2、编制依据 2.1《电气装置安装施工及验收规范》2.2 有关设备合同、厂家资料、设计资料 3、本次启动试运行的范围 本次启动试运行的设备主要包括。太阳能光伏板 01X-20X方阵、01X-20X 逆变器、01X-20X 直流柜、01X-20X 箱式变压器、电站 35kv 系统、监控系统、电能计量系统、厂用电系统、通讯系统等。 本次启动试运行的太阳能 01X-20X 方阵系统额定发电容量为 1mwp。 4、试运行人员配备 试运行总指挥由项目经理担任，副总指挥由担任，由做技术负责、电工作业人员 2 人组成。对试运行人员要求以技工和有经验的青工为骨干，必须能够从事电气作业，试运行必须是专职的并持有有效证件，必须服从技术负责统一指挥。 试运行由技术员组织安全、技术交底，使试运行人员熟悉图纸、明确方法及安全文明施工要求，按试运行大纲和各归口部门要求进行。未接受交底人员不得进行启动试运行。 5、启动试运行前的检查 5.1 太阳能光伏板检查 5.1.1 太阳能光伏板已按设计及厂家要求安装完毕，设备完好； 5.1.2 太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠； 5.1.3 太阳能光伏板组串开路电压、短路电流均已测试完成，具备发电条件。 5.2 汇流箱（01~20-hlx01~14）检查 5.2.1 汇流箱（01~20-hlx01~14）已按设计要求安装完毕，接线完成，接地良好； 5.2.2 各太阳能电池方阵的正、负极保险均已投入； 5.2.3 汇流箱（01~20-hlx01~14）输出开关在合位； 5.2.4 各太阳能电池组串的开路电压满足并网要求（不超过最大输入电压：dc1000v）。 5.3 逆变器（01~20-nbq0 1、02）、直流柜（01~20-zlg0 1、02）检查 5.3.101X-20X 逆变器（01~20-nbq0 1、02）系统的所有设备已安装完毕并检验合格，接地系统良好； 54.3.201X-20X 逆变器（01~20-nbq0 1、02）系统的单体调试已完成，设备状态良好，具备启动试运行调试条件； 5.3.3 检查 01X-20X 低压直流柜（01~20-zlg0 1、02）的各直流开关均在断开位置，测量各直流开关进线侧 的 开 路 电 压 满 足 并 网 要 求 （ 不 超 过 最 大 输 入 电 压 ：dc1000v）...
