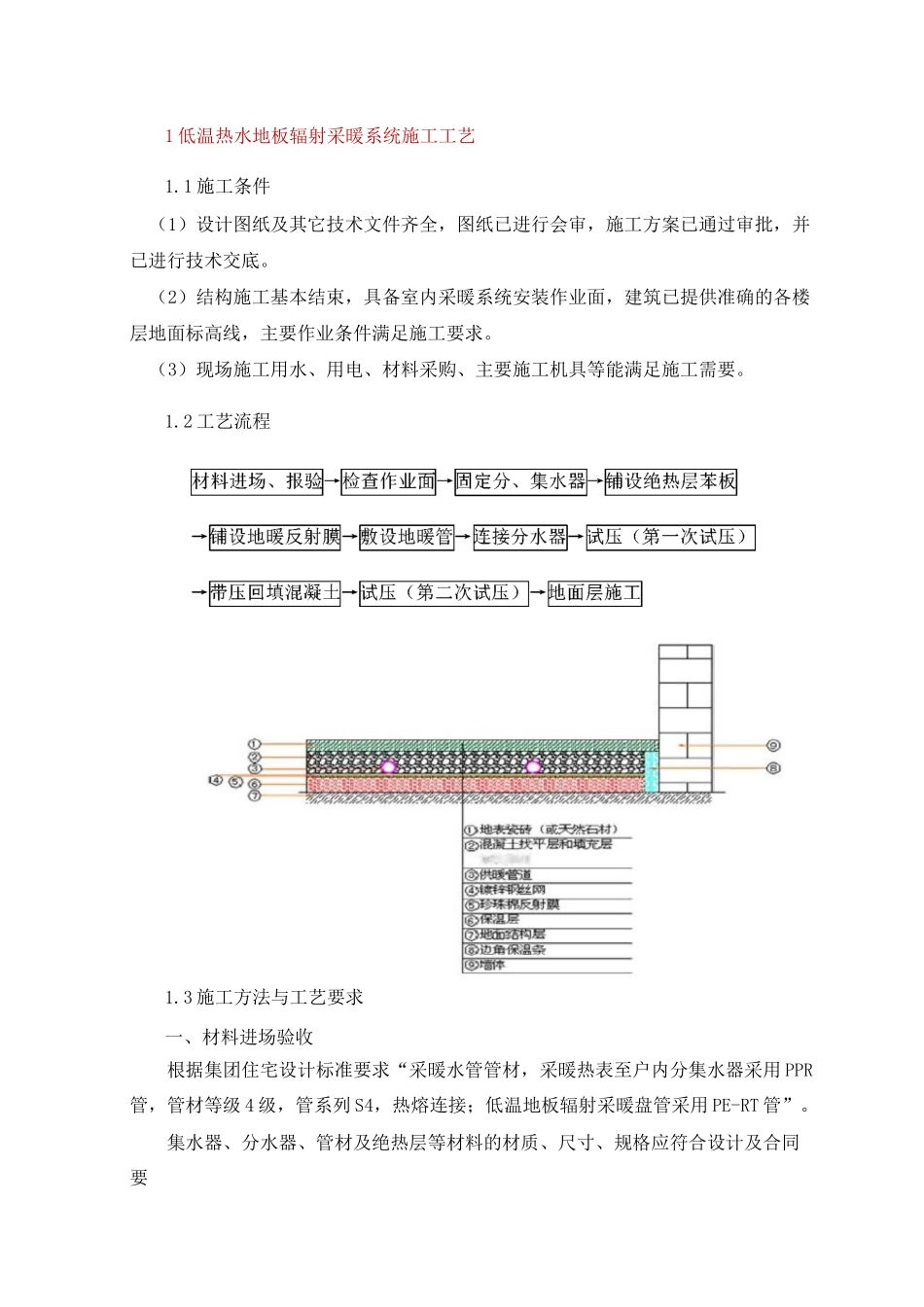

加瘀舉刑1 低温热水地板辐射采暖系统施工工艺1.1 施工条件（1）设计图纸及其它技术文件齐全，图纸已进行会审，施工方案已通过审批，并已进行技术交底。（2）结构施工基本结束，具备室内采暖系统安装作业面，建筑已提供准确的各楼层地面标高线，主要作业条件满足施工要求。（3）现场施工用水、用电、材料采购、主要施工机具等能满足施工需要。1.2 工艺流程1.3 施工方法与工艺要求一、材料进场验收根据集团住宅设计标准要求“采暖水管管材，采暖热表至户内分集水器采用 PPR管，管材等级 4 级，管系列 S4，热熔连接；低温地板辐射采暖盘管采用 PE-RT 管”。集水器、分水器、管材及绝热层等材料的材质、尺寸、规格应符合设计及合同要水器安装在上，集水器安装f二、分、集水器安装(1) 墙面抹灰完成后，在墙上划线确定分集水器安装位置及标高，安装时要求横平竖直。(2) 水平安装时，宜将求，进场材料按相关要求验收，做好验收记录并及时归档。地板辐射供暧用门分集水器安装大样图下,按设计要求距地面高度处固定。如右示意图：(3)热集水器入口阀组采用 PE-RT 管件热熔容易造成管口不同程度缩径，造成供暖热水流量减小影响供热效果，建议采用热镀锌钢管连接，避免该情况出现。三、绝热层铺装(以挤塑聚苯板为例)(1) 地板采暖工程施工前要求将地面清扫干净，确保地面平整，无凹凸不平、起壳空鼓、基层开裂、沙石碎块、钢筋头等现象。(2) 绝热材料铺设在平整的结构层或平整的地面上，要求铺设平整、搭接严密边缝挤满。直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层。3)门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。*"■可：，（4）盘管前，质检员须按设计图纸重新核对一次，无误后方可转入下一道工序。四、辐射层及钢丝网铺装辐射层材料应铺平铺严，接缝处用密封胶带封严。将钢丝网平整铺设在辐射层上面，要求铺平铺严，边角网丝上翘处需作处理。五、地暖管铺设（1）地暖管敷设前应检查管外观质量，管内部不得有杂质；切割时应采用专用剪子断管，断口平整，断面垂直管轴线。（2）地暖管应按设计图纸标定的管间距和走向敷设，保持平直，每环路为一根管，安装时加热管材不允许有接头、死弯等情况。安装间断或完毕时，敞口处应随时封堵。（3）加热管弯曲部分不得出现硬折弯现象，塑料管曲率半径不应小于管道外径的 8 倍。（4）地板辐射采暖常用的布管方式有平行排管式、蛇形排管式及回字形盘管式，应...
