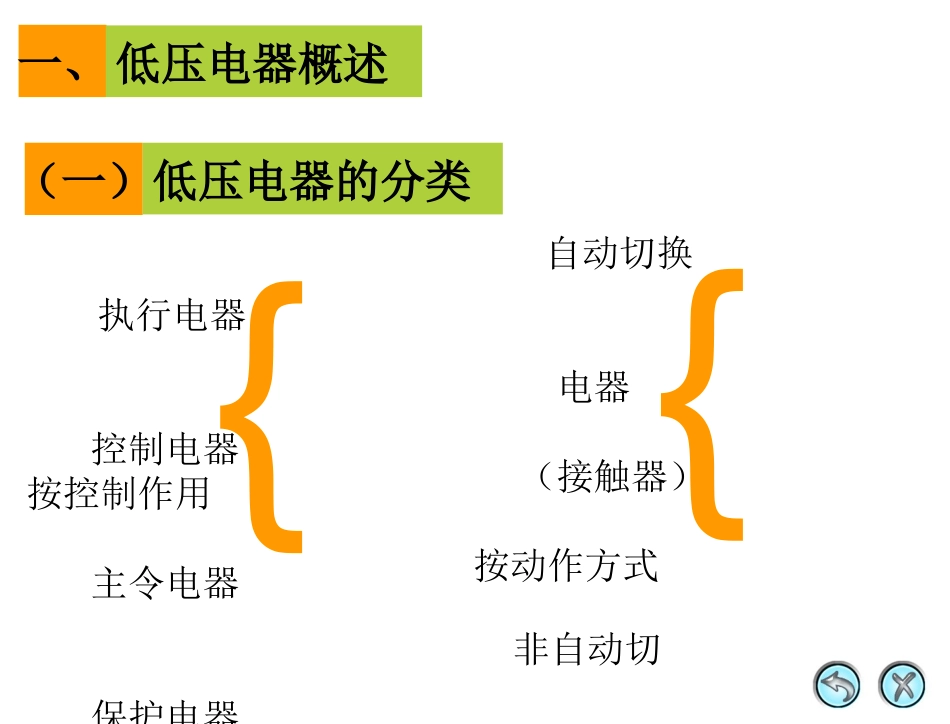

4.2常用低压电器元件简介电器:能自动和手动接通和断开电路,以及对电路或非电路进行切换、控制、保护、检测、变换和调节的元件。高压电器：3KV以上交流电压低压电器：交流1200V、直流1500V以下一、低压电器概述（一）低压电器的分类执行电器控制电器按控制作用主令电器保护电器{自动切换电器（接触器）按动作方式非自动切换电器（开关、按钮）{电磁式电器按动作原理非电磁式电器{（二）低压电器的结构感受部件、执行部件1、电磁机构：感受部件将电磁能转换成为机械能并带动触点闭合或断开。电磁线圈、静铁心、动铁心（直流、交流）参阅P.83图4-2-12、触点系统触点的作用是接通或分断电路（银质材料）。触点的结构有桥式和指式两类。（指式纯铜）触点按位置不同可分为静触点和动触点“常态”时动、静触点相互闭合的一对触点称为动断触点（常闭触点）。“常态”时动、静触点相互分开的一对触点称为动合触点（常开触点）。3、灭弧系统触点在分断电流瞬间，在触点的气隙中会产生电弧，电弧的高温能将触点烧损，并可能造成其它事故，因此应采取适当措施迅速熄灭电弧。低压控制电器常用的具体灭弧方法有：机械灭弧磁吹灭弧窄缝（纵缝）灭弧栅片灭弧结构：作用：用于频繁接通和分断交、直流主电路，并可实现远距离控制。电磁铁触点铁心吸引线圈静铁心动铁心主触点（3对）动合（常开）辅助触点动合（常开）动断（常闭）二、接触器KM接触器的文字符号是KM，在电路中的图形符号：接触器线圈接触器主触头－－用于主电路（流过的电流大，需加灭弧装置）常开常闭接触器辅助触头－－用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其它电力负载接触器技术指标：额定工作电压、电流、触点数目等。KMKMKMKM主触点能通过比较大的电流，接在电机的主电路中，辅助触点通过的电流较小，接在电机的控制电路中。主触点和辅助触点固定在绝缘架上，与动铁心一起动作。主触点做成桥式：为了减小每个断点上的电压。每个触点有两个断点，主触点是连动的。吸引线圈：引出两个接线端子通过按钮接在电源上。~~~线圈铁芯衔铁主触头弹簧辅助触头M3~电机动作过程线圈通电衔铁被吸合触头闭合电机接通电源三、控制继电器根据电量（电压、电流）或非电量（时间、速度、温度、压力等）的变化自动接通和断开控制电路，以完成控制和保护任务。（一）电流、电压继电器KA、KV（二）中间继电器KA（三）时间继电器KT（四）热继电器FR（二).中间继电器KA继电器和接触器的主要区别在于，触发器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。结构：电磁铁铁心静铁心动铁心吸引线圈触点常开常闭若干对工作原理：同交流接触器。作用：符号：线圈常开常闭触点时间继电器定时类型：电动式：由同步电动机、减速齿轮机构、电磁离合系统及执行机构组成空气阻尼式：由电磁机构、工作触点及气室三部分组成电子式阻容式数字式（三).时间继电器KT。。。。。。。。空气阻尼式时间继电器作用用于电路的时间控制。结构电磁铁铁心静铁心动铁心吸引线圈触点延时触点瞬时触点气室活塞杆延时机构伞型活塞释放弹簧…吸引线圈动铁心静铁心伞型活塞气室活塞杆杠杆释放弹簧通电延时型动作过程吸引线圈通电动铁吸合（向下）瞬时触点动作活塞杆缓慢下移(空气阻尼作用)延时触点动作常闭触点延时断开常开触点延时闭合断电时：各触点瞬时动作。恢复常态。延时时间通过调整进气螺钉可以调整延时时间。延时闭合动合触点延时断开动断触点瞬时断开动断触点瞬时闭合动合触点电路符号热元件(四).热继电器FR结构：双金属片I扣板I热元件电动机过载时转速降低热元件一段电阻不大的电阻丝n0-n增大I2增大I1增大电阻丝发热热元件要串联在主电路中。I工作原理：主电路电流超过额定值电阻丝发热双金属片受热膨胀向上弯曲双金属片与扣板托扣弹簧带动扣板将常闭触点断开断开控制电路断开主电路I双金属片双金属片两种具有不同线膨胀系数的金属片。受热时，双金属片的膨胀程度不同，下层的膨胀系数大，下层的膨胀程度大于上层，双金属片向上弯曲，使扣板托扣，触点动作。常闭触点接在...
