黑板安装说明

黑板安装说明_第1页
1/6

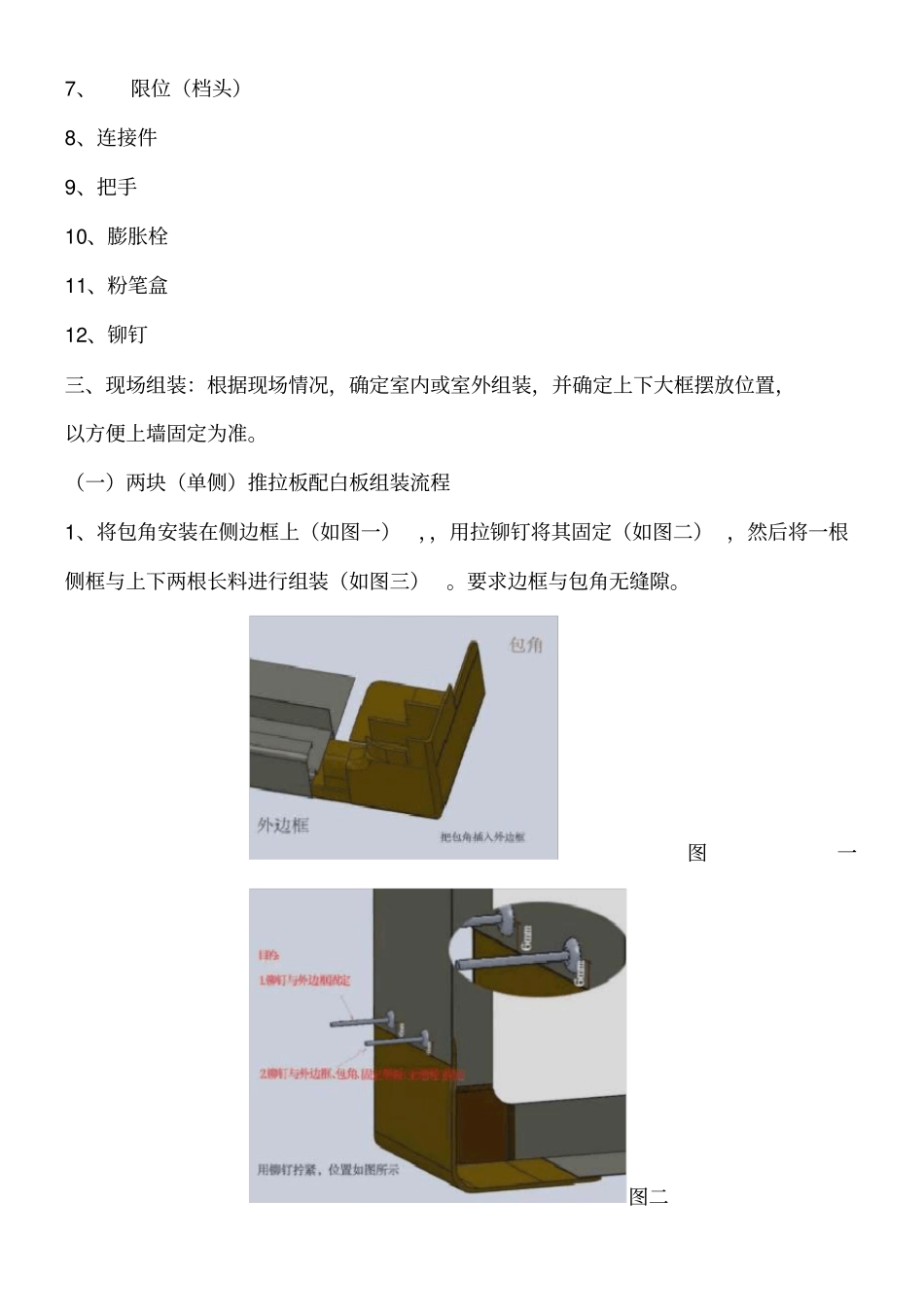

黑板安装说明_第2页
2/6

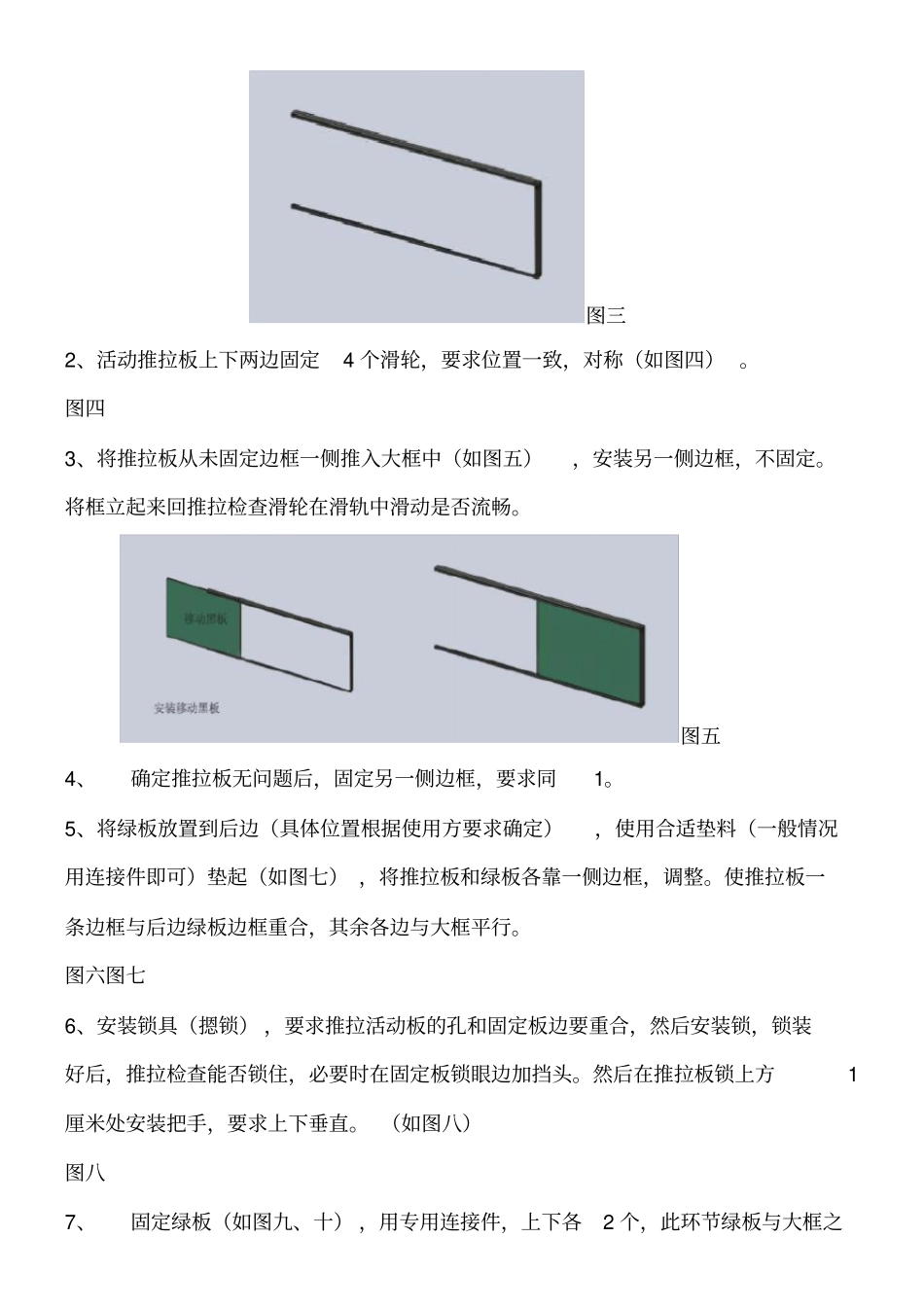

黑板安装说明_第3页
3/6
安装说明书目录一、准备工作二、配件明细三、现场组装(一)两块(单侧)推拉板配白板组装流程(二)四块推拉板中间电子白板或者电视(一体机)的组装流程四、固定安装件。五、黑板上墙固定。一、准备工作1、手电钻、 4.2mm钻头;2、电锤、 12#冲击钻头;3、拉铆枪、铆钉;4、锤子、钳子、电源线、螺丝刀、钢卷尺、14#扳手。以上只是常规工具,特殊情况除外二、配件明细1、铝合金外框、大包角2、固定、活动板芯3、滑轮4、安装支架5、板芯连接件6、锁7、限位(档头)8、连接件9、把手10、膨胀栓11、粉笔盒12、铆钉三、现场组装:根据现场情况,确定室内或室外组装,并确定上下大框摆放位置,以方便上墙固定为准。(一)两块(单侧)推拉板配白板组装流程1、将包角安装在侧边框上(如图一),,用拉铆钉将其固定(如图二) ,然后将一根侧框与上下两根长料进行组装(如图三)。要求边框与包角无缝隙。图一图二图三2、活动推拉板上下两边固定4 个滑轮,要求位置一致,对称(如图四) 。图四3、将推拉板从未固定边框一侧推入大框中(如图五),安装另一侧边框,不固定。将框立起来回推拉检查滑轮在滑轨中滑动是否流畅。图五4、确定推拉板无问题后,固定另一侧边框,要求同1。5、将绿板放置到后边(具体位置根据使用方要求确定),使用合适垫料(一般情况用连接件即可)垫起(如图七) ,将推拉板和绿板各靠一侧边框,调整。使推拉板一条边框与后边绿板边框重合,其余各边与大框平行。图六图七6、安装锁具(摁锁) ,要求推拉活动板的孔和固定板边要重合,然后安装锁,锁装好后,推拉检查能否锁住,必要时在固定板锁眼边加挡头。然后在推拉板锁上方1厘米处安装把手,要求上下垂直。 (如图八)图八7、固定绿板(如图九、十) ,用专用连接件,上下各2 个,此环节绿板与大框之间可适当留点空隙,注意空隙不到太大。图九图十8、安装白板,方法同上,将白板适当垫高,调整使其边框与大框各边平行,固定。固定前先检查电子白板上下框是否有线以防止钻孔时将线打断,如果有线连接件与电子白板连接处无法铆接,只铆住连接件与大框即可,防止损坏电子白板。如果电子白板 USB连接口在黑板的左下角或右下角需要在大框上的相应位置开孔以方便走线。9、将推拉板移至绿板一侧,直至与白板里面侧边框重合(如图十一),在推拉板另一侧即有把手一侧上滑道里安装专用挡头。图十一10、以上几步骤完成后,检查推拉板滑动是否顺畅,锁是否使用正常,挡头位置...
