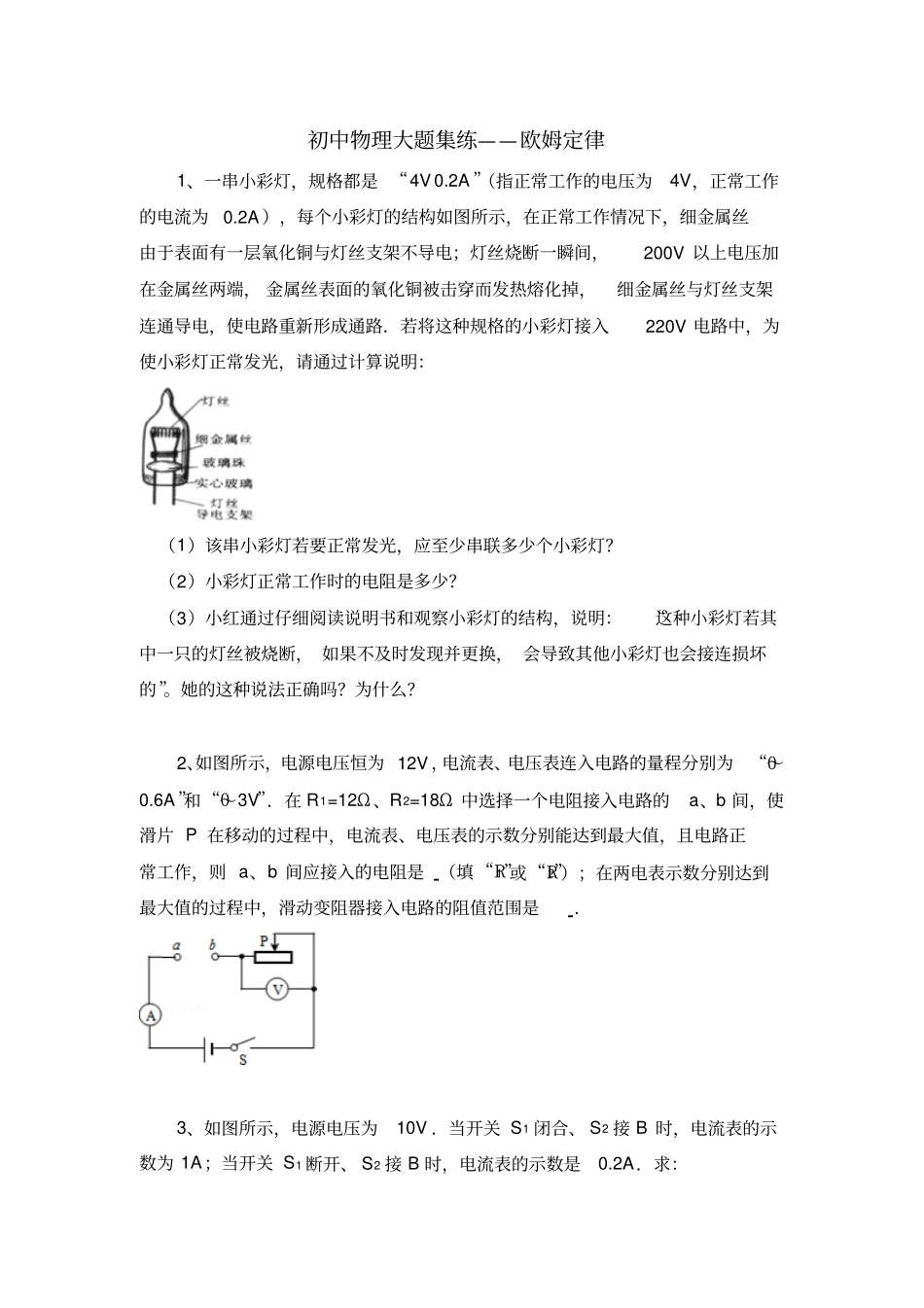

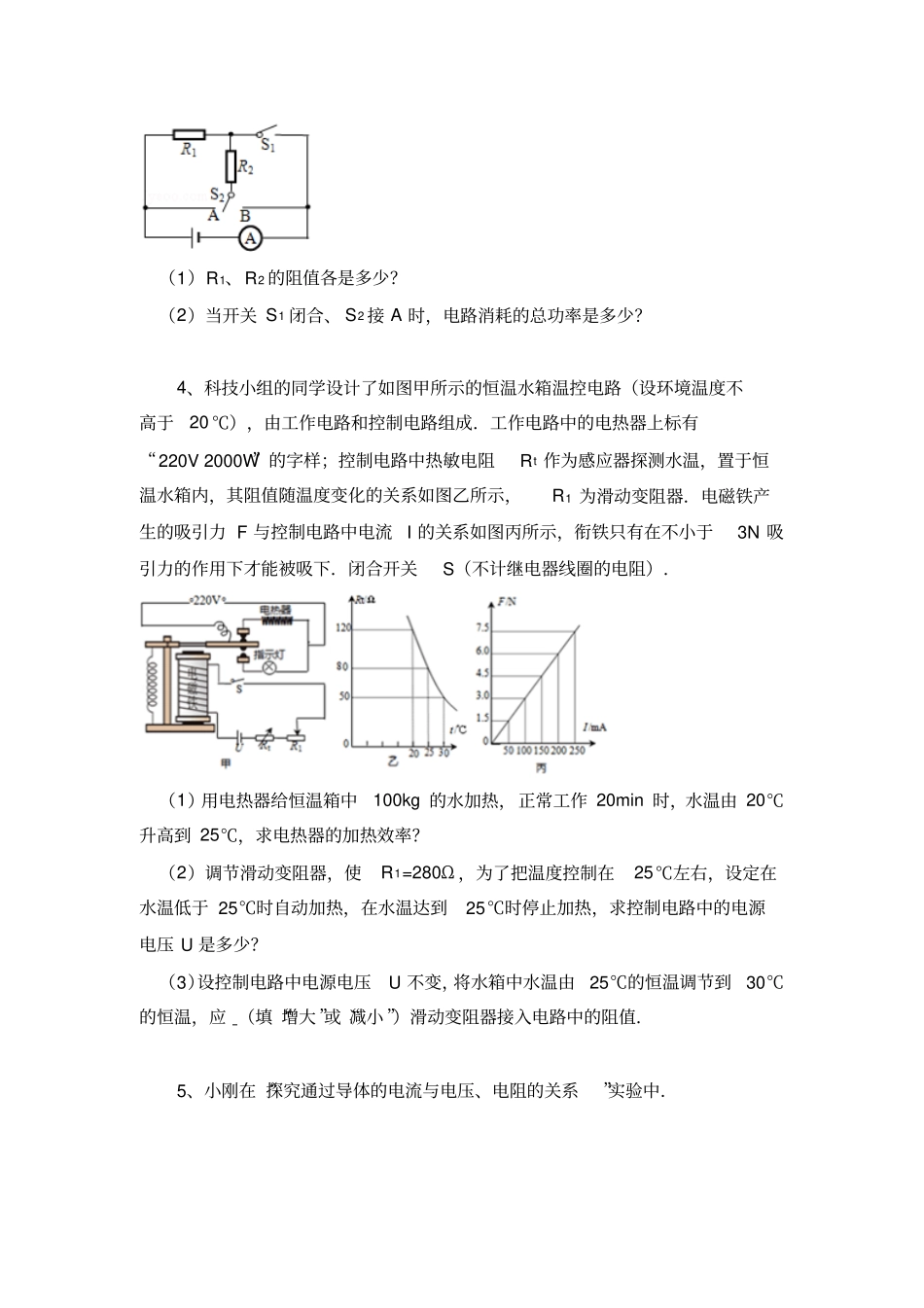

初中物理大题集练——欧姆定律1、一串小彩灯，规格都是 “4V 0.2A ”（指正常工作的电压为4V，正常工作的电流为0.2A ），每个小彩灯的结构如图所示，在正常工作情况下，细金属丝由于表面有一层氧化铜与灯丝支架不导电；灯丝烧断一瞬间，200V 以上电压加在金属丝两端， 金属丝表面的氧化铜被击穿而发热熔化掉，细金属丝与灯丝支架连通导电，使电路重新形成通路．若将这种规格的小彩灯接入220V 电路中，为使小彩灯正常发光，请通过计算说明：（1）该串小彩灯若要正常发光，应至少串联多少个小彩灯？（2）小彩灯正常工作时的电阻是多少？（3）小红通过仔细阅读说明书和观察小彩灯的结构，说明：“这种小彩灯若其中一只的灯丝被烧断， 如果不及时发现并更换， 会导致其他小彩灯也会接连损坏的”。她的这种说法正确吗？为什么？2、如图所示，电源电压恒为 12V ，电流表、电压表连入电路的量程分别为“0～0.6A ”和“0～3V”．在 R1=12Ω、R2=18Ω 中选择一个电阻接入电路的a、b 间，使滑片 P 在移动的过程中，电流表、电压表的示数分别能达到最大值，且电路正常工作，则 a、b 间应接入的电阻是（填 “R1”或“R2”）；在两电表示数分别达到最大值的过程中，滑动变阻器接入电路的阻值范围是．3、如图所示，电源电压为10V ．当开关 S1 闭合、 S2 接 B 时，电流表的示数为 1A；当开关 S1 断开、 S2 接 B 时，电流表的示数是0.2A．求：（1）R1、R2 的阻值各是多少？（2）当开关 S1 闭合、 S2 接 A 时，电路消耗的总功率是多少？4、科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20 ℃），由工作电路和控制电路组成．工作电路中的电热器上标有“220V 2000W”的字样；控制电路中热敏电阻Rt 作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示，R1 为滑动变阻器．电磁铁产生的吸引力 F 与控制电路中电流I 的关系如图丙所示，衔铁只有在不小于3N 吸引力的作用下才能被吸下．闭合开关S（不计继电器线圈的电阻）．（1）用电热器给恒温箱中100kg 的水加热，正常工作 20min 时，水温由 20℃升高到 25℃，求电热器的加热效率？（2）调节滑动变阻器，使R1=280Ω ，为了把温度控制在25℃左右，设定在水温低于 25℃时自动加热，在水温达到25℃时停止加热，求控制电路中的电源电压 U 是多少？（3）设控制电路中电源电压U 不变，将水箱中水温由25℃的恒温调节到30...
