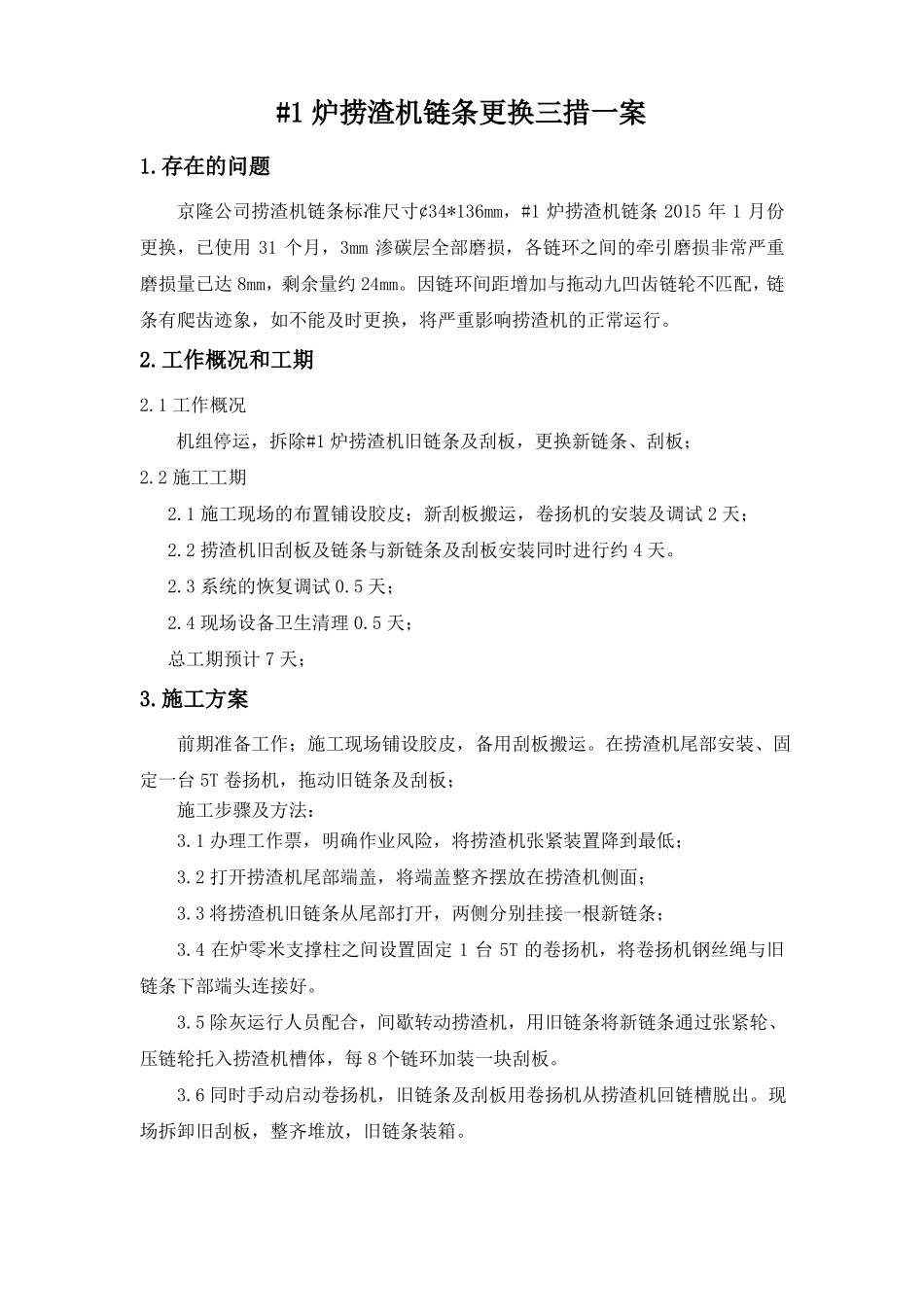

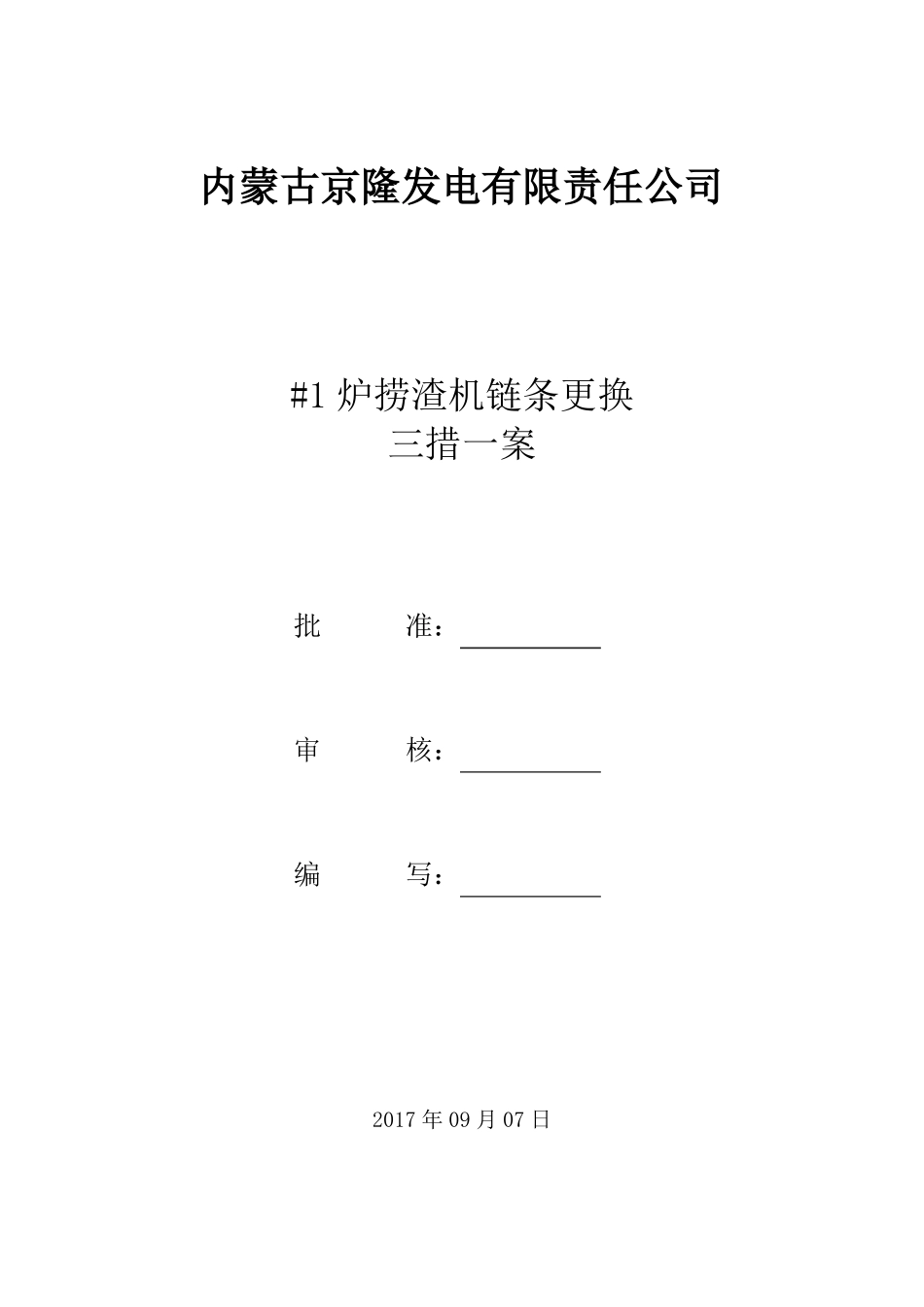

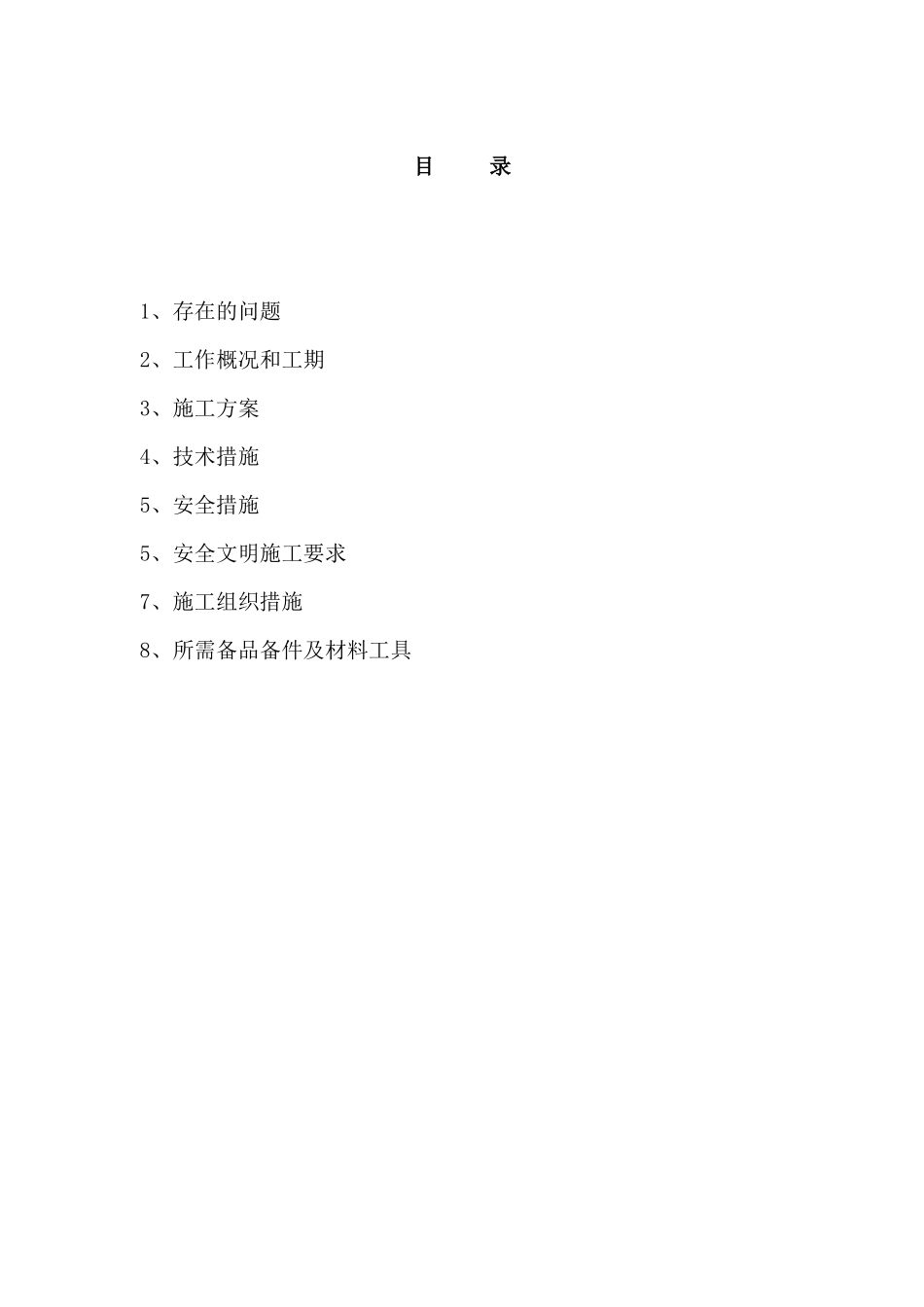

内蒙古京隆发电有限责任公司#1 炉捞渣机链条更换三措一案批准:审核:编写:2017 年 09 月 07 日目录1、存在的问题2、工作概况和工期3、施工方案4、技术措施5、安全措施5、安全文明施工要求7、施工组织措施8、所需备品备件及材料工具#1 炉捞渣机链条更换三措一案1.存在的问题京隆公司捞渣机链条标准尺寸¢34*136mm,#1 炉捞渣机链条 2015 年 1 月份更换,已使用 31 个月,3mm 渗碳层全部磨损,各链环之间的牵引磨损非常严重磨损量已达 8mm,剩余量约 24mm。因链环间距增加与拖动九凹齿链轮不匹配,链条有爬齿迹象,如不能及时更换,将严重影响捞渣机的正常运行。2.工作概况和工期2.1 工作概况机组停运,拆除#1 炉捞渣机旧链条及刮板,更换新链条、刮板;2.2 施工工期 2.1 施工现场的布置铺设胶皮;新刮板搬运,卷扬机的安装及调试 2 天; 2.2 捞渣机旧刮板及链条与新链条及刮板安装同时进行约 4 天。 2.3 系统的恢复调试 0.5 天; 2.4 现场设备卫生清理 0.5 天;总工期预计 7 天;3.施工方案前期准备工作;施工现场铺设胶皮,备用刮板搬运。在捞渣机尾部安装、固定一台 5T 卷扬机,拖动旧链条及刮板;施工步骤及方法: 3.1 办理工作票,明确作业风险,将捞渣机张紧装置降到最低; 3.2 打开捞渣机尾部端盖,将端盖整齐摆放在捞渣机侧面; 3.3 将捞渣机旧链条从尾部打开,两侧分别挂接一根新链条; 3.4 在炉零米支撑柱之间设置固定 1 台 5T 的卷扬机,将卷扬机钢丝绳与旧链条下部端头连接好。 3.5 除灰运行人员配合,间歇转动捞渣机,用旧链条将新链条通过张紧轮、压链轮托入捞渣机槽体,每 8 个链环加装一块刮板。 3.6 同时手动启动卷扬机,旧链条及刮板用卷扬机从捞渣机回链槽脱出。现场拆卸旧刮板,整齐堆放,旧链条装箱。 3.7 依此类推,反复操作,旧链条及刮板全部拆除后,所有新链条及刮板安装好后,调节链条的松紧。并用接链环连接,并安装后端盖。 3.8 施工结束后,捞渣机试转 8 小时。 3.9 旧刮板补焊耐磨条备件,旧链条全部退往物资部。4.技术措施 4.1 捞渣机左右侧链条顺直,不得有扭曲现象,且接链环对称。 4.2 新旧刮板加装均匀。 4.3 接链环全部立装; 4.4 更换新链条后液压张紧装置降到最低。5.安全措施 5.1 严格执行工作票制度,开工前认真做好危险点分析,向每个作业人员做好安全交底工作;施工区域做好隔离,防止闲杂人员进入; 5.2 所有施工作业...
