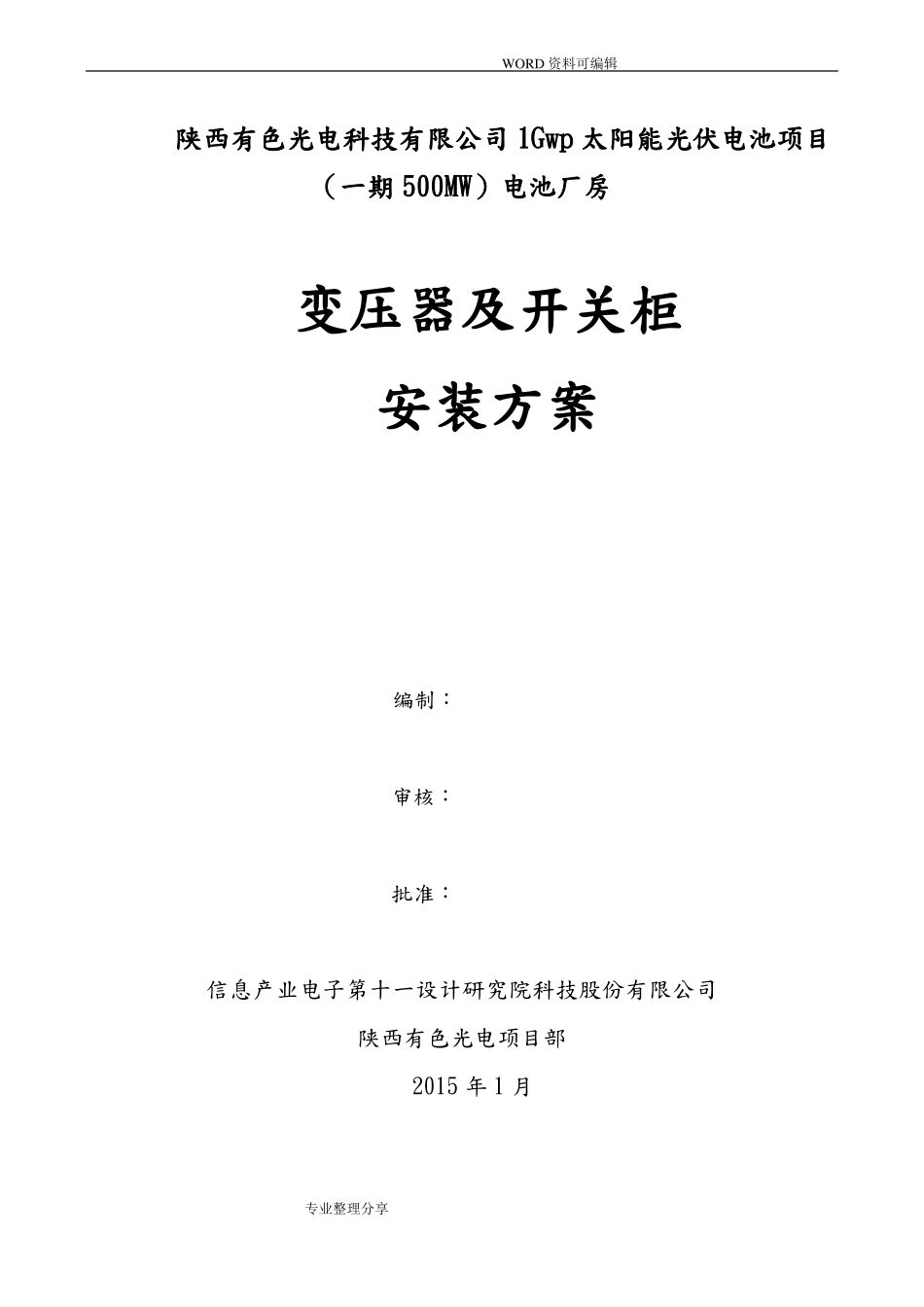

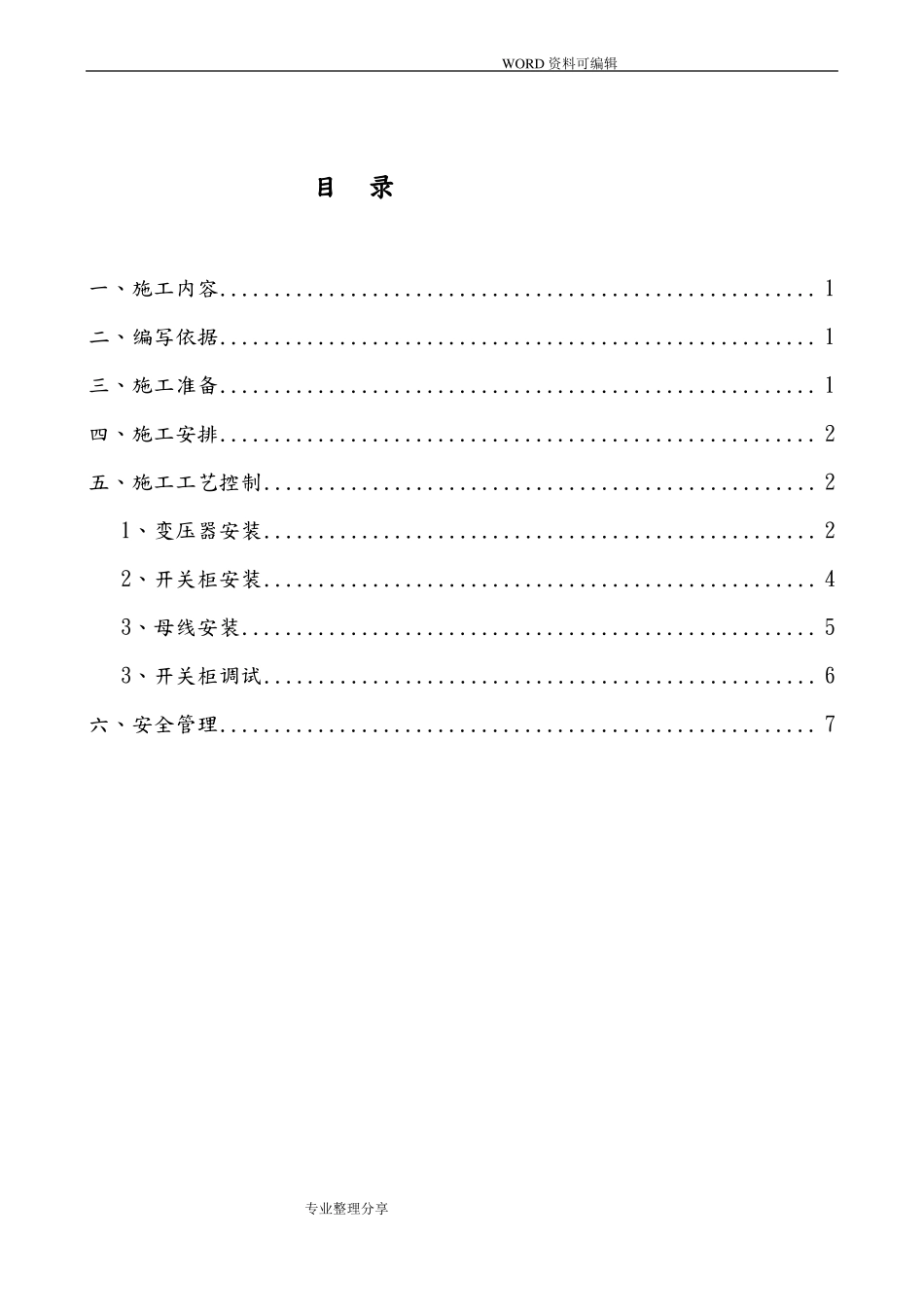

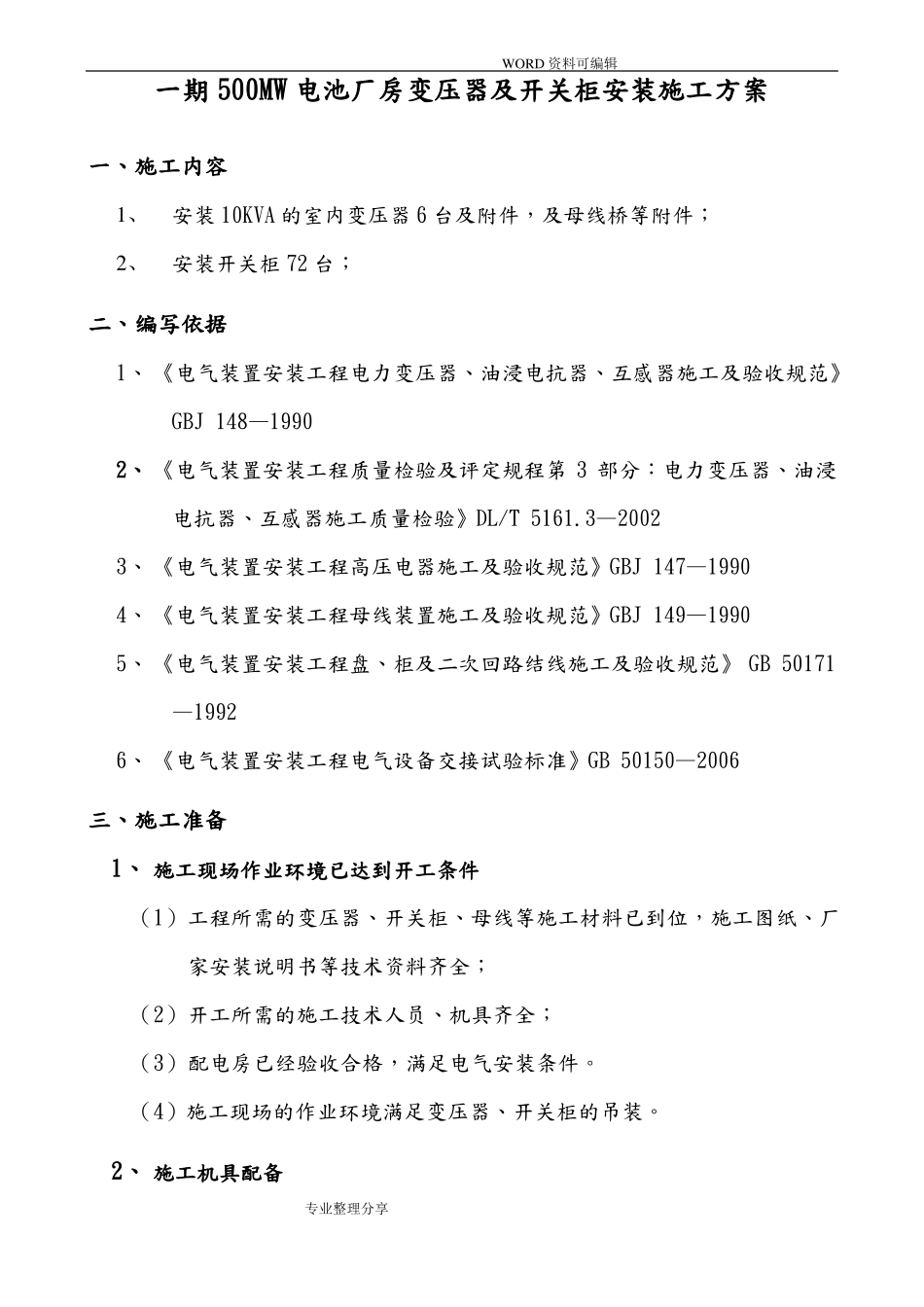

WORD 资料可编辑陕西有色光电科技有限公司 1Gwp 太阳能光伏电池项目（一期 500MW）电池厂房变压器及开关柜安装方案编制：审核：批准：信息产业电子第十一设计研究院科技股份有限公司陕西有色光电项目部2015 年 1 月专业整理分享WORD 资料可编辑目录一、施工内容....................................................... 1二、编写依据....................................................... 1三、施工准备....................................................... 1四、施工安排....................................................... 2五、施工工艺控制................................................... 21、变压器安装................................................... 22、开关柜安装................................................... 43、母线安装..................................................... 53、开关柜调试................................................... 6六、安全管理....................................................... 7专业整理分享WORD 资料可编辑一期 500MW 电池厂房变压器及开关柜安装施工方案一、施工内容1、安装 10KVA 的室内变压器 6 台及附件，及母线桥等附件；2、安装开关柜 72 台；二、编写依据1、 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、 《电气装置安装工程质量检验及评定规程第 3 部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、 《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、 《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 GB 50171—19926、 《电气装置安装工程电气设备交接试验标准》GB 50150—2006三、施工准备1、 施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。（4）施工现场的作业环境满足变压器、开关柜的吊装。2、 施工机具配备专业整理分享WORD 资料可编辑（1）运输工具：10 吨汽车 1 辆；（2）起重工具：25 吨吊车 1 辆、钢丝绳、手索 8 条、长索 6 条；（3）施工机具：...
