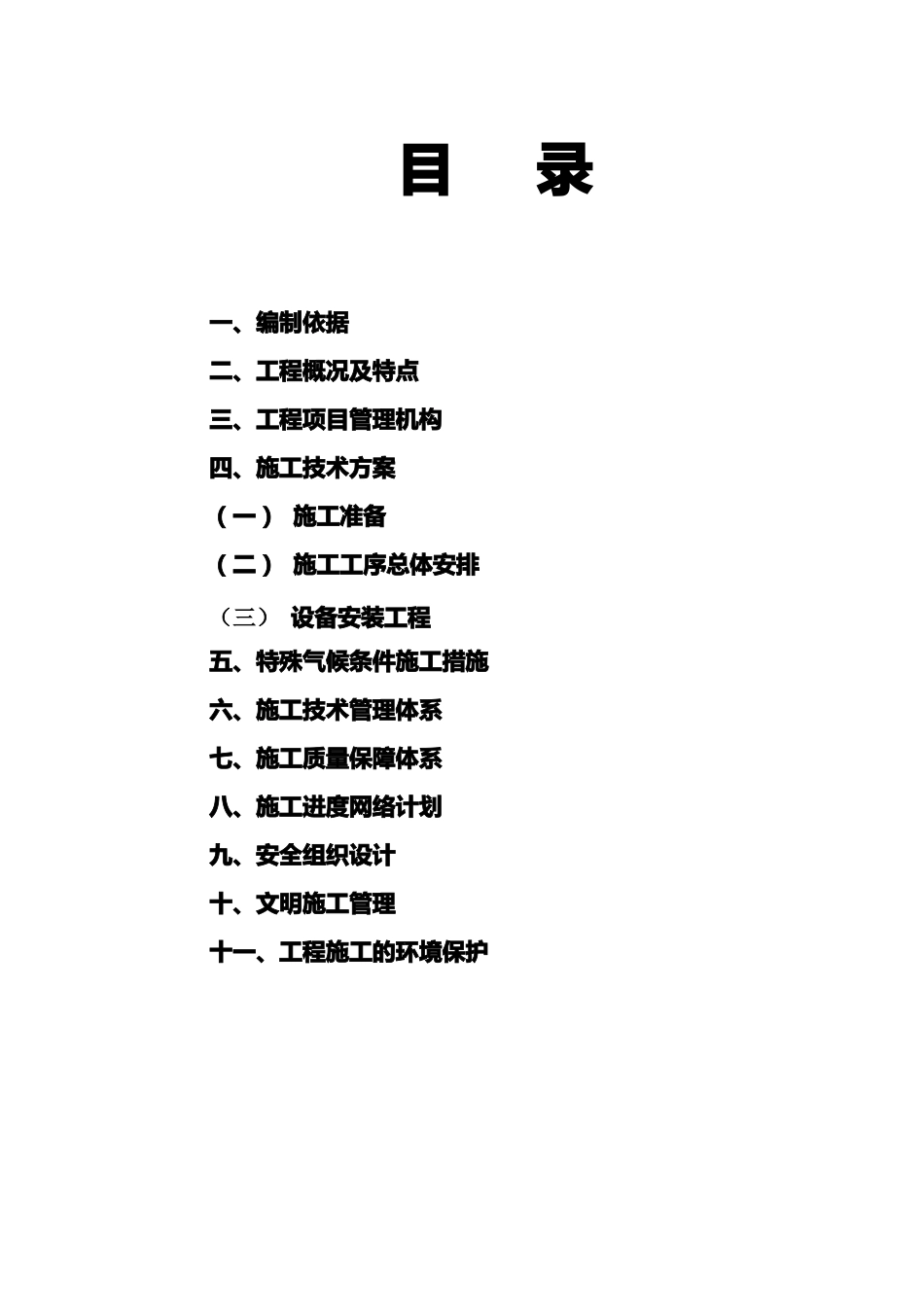

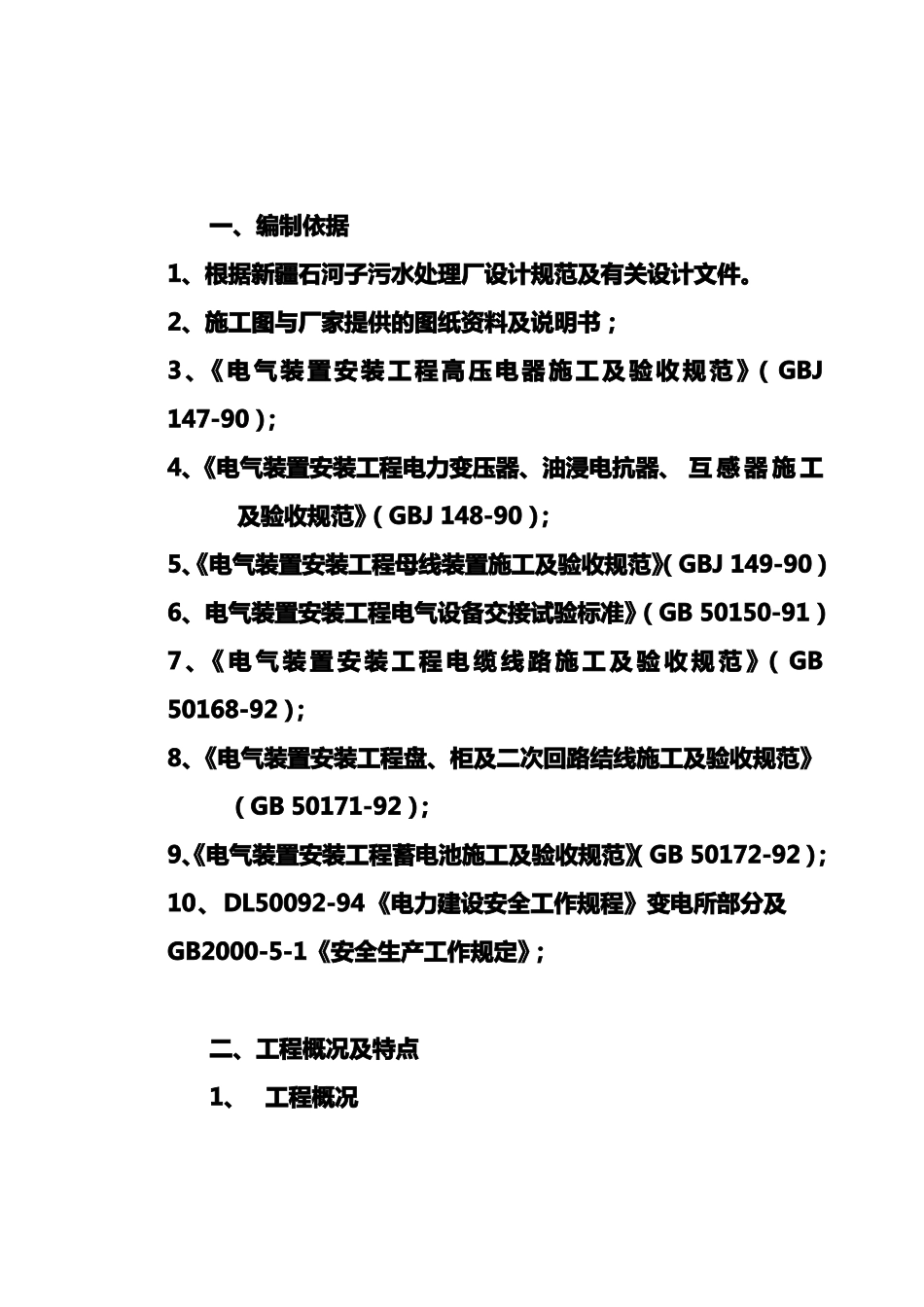

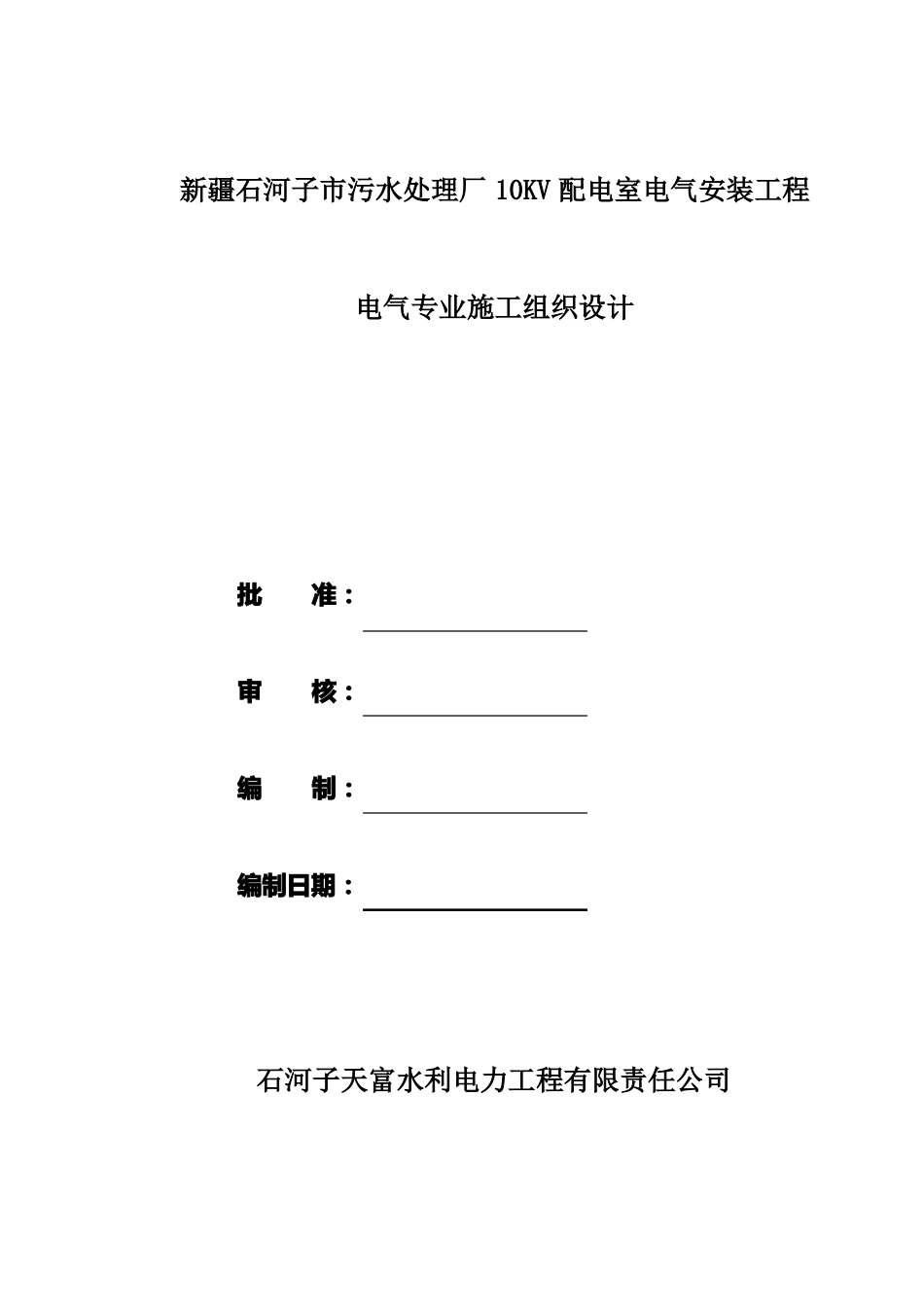

新疆石河子市污水处理厂 10KV 配电室电气安装工程电气专业施工组织设计批准：审核：编制：编制日期：石河子天富水利电力工程有限责任公司目录一、编制依据二、工程概况及特点三、工程项目管理机构四、施工技术方案（一） 施工准备（二） 施工工序总体安排（三） 设备安装工程五、特殊气候条件施工措施六、施工技术管理体系七、施工质量保障体系八、施工进度网络计划九、安全组织设计十、文明施工管理十一、工程施工的环境保护一、编制依据1、根据新疆石河子污水处理厂设计规范及有关设计文件。2、施工图与厂家提供的图纸资料及说明书；3 、《 电 气 装 置 安 装 工 程 高 压 电器 施 工 及 验 收 规范 》（ GBJ147-90）；4、《电气装置安装工程电力变压器、油浸电抗器、 互 感 器 施 工及验收规范》（GBJ 148-90）；5、《电气装置安装工程母线装置施工及验收规范》（GBJ 149-90）6、电气装置安装工程电气设备交接试验标准》（GB 50150-91）7 、《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 规 范 》（ GB50168-92）；8、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB 50171-92）；9、《电气装置安装工程蓄电池施工及验收规范》（GB 50172-92）；10、DL50092-94《电力建设安全工作规程》变电所部分及GB2000-5-1《安全生产工作规定》；二、工程概况及特点1、 工程概况新疆石河子污水处理厂位于北湖公园西侧，高压配电室为两路 10KV 进线单母分段运行接线方式。配电室规划为两台1250KVA 的变压器，10 套高压成套配电装置。主要工作量为配电柜安装就位，母线等电气连接，高压动力电缆作头、连接及试验，手车开关试验，互感器试验，接地连接及试验，配电柜调试试验，表计校验，控制回路检查接线。共 2 面直流柜、1 面集中控制柜，1 面蓄电池盘，18 个蓄电池就位、安装、调试，表计校验、回路检查调试。厂区按规范容量一次建成。电气部分安装主要负责电气设备的预埋和现场安装与调试，以及相关试验项目。2、工程特点：主要在室内施工，室外环境温度较高。3、施工范围和内容：10 套高压成套配电装置。主要工作量为配电柜安装，母线等电气连接，高压动力电缆作头、连接及试验，手车开关试验，互感器试验，接地连接及试验，配电柜调试试验，表计校验，控制回路检查接线。两台 1250KVA 干式变压器，额定电压 10KV，主要工程量为试验，及校验温控仪。两面...
