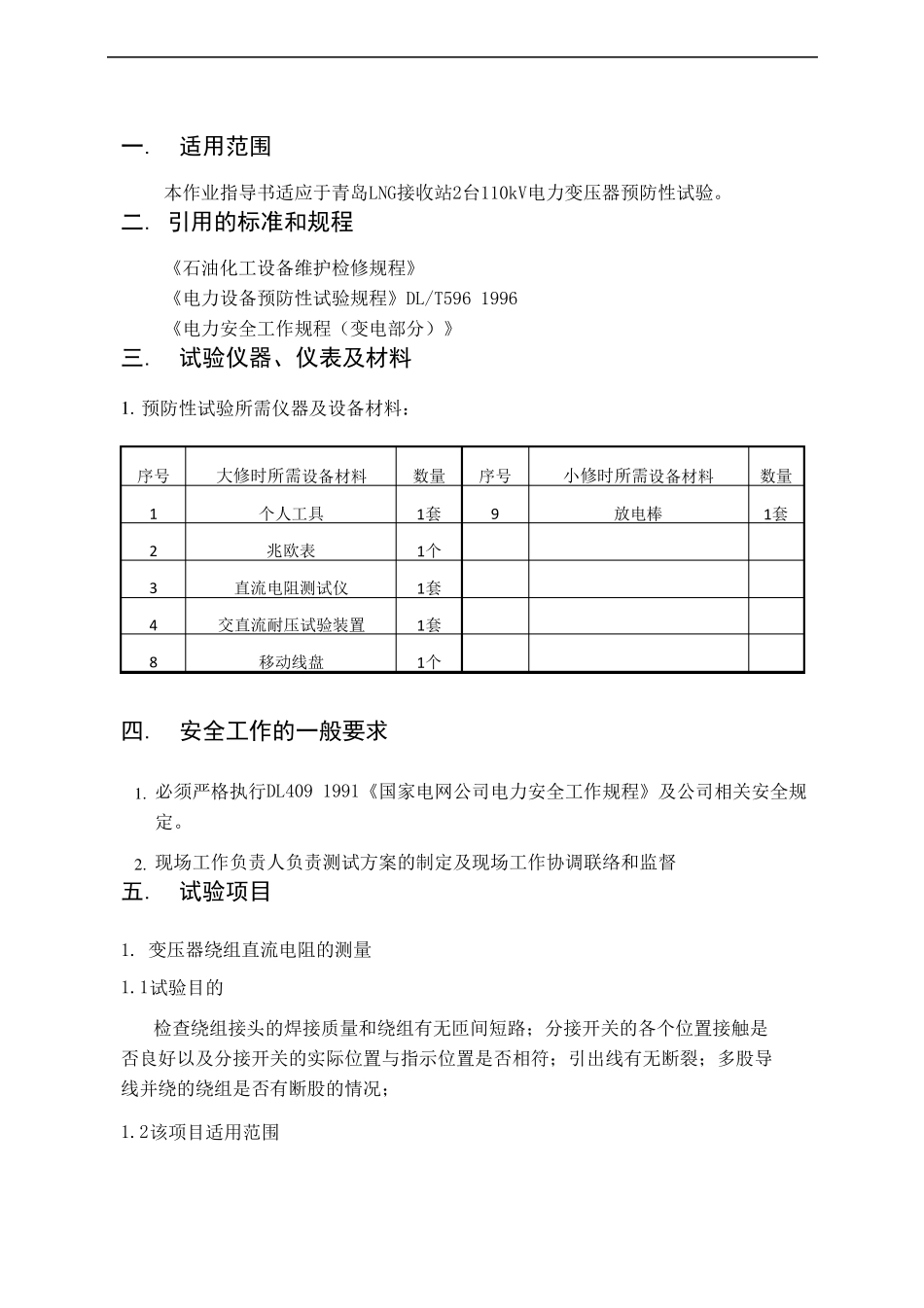

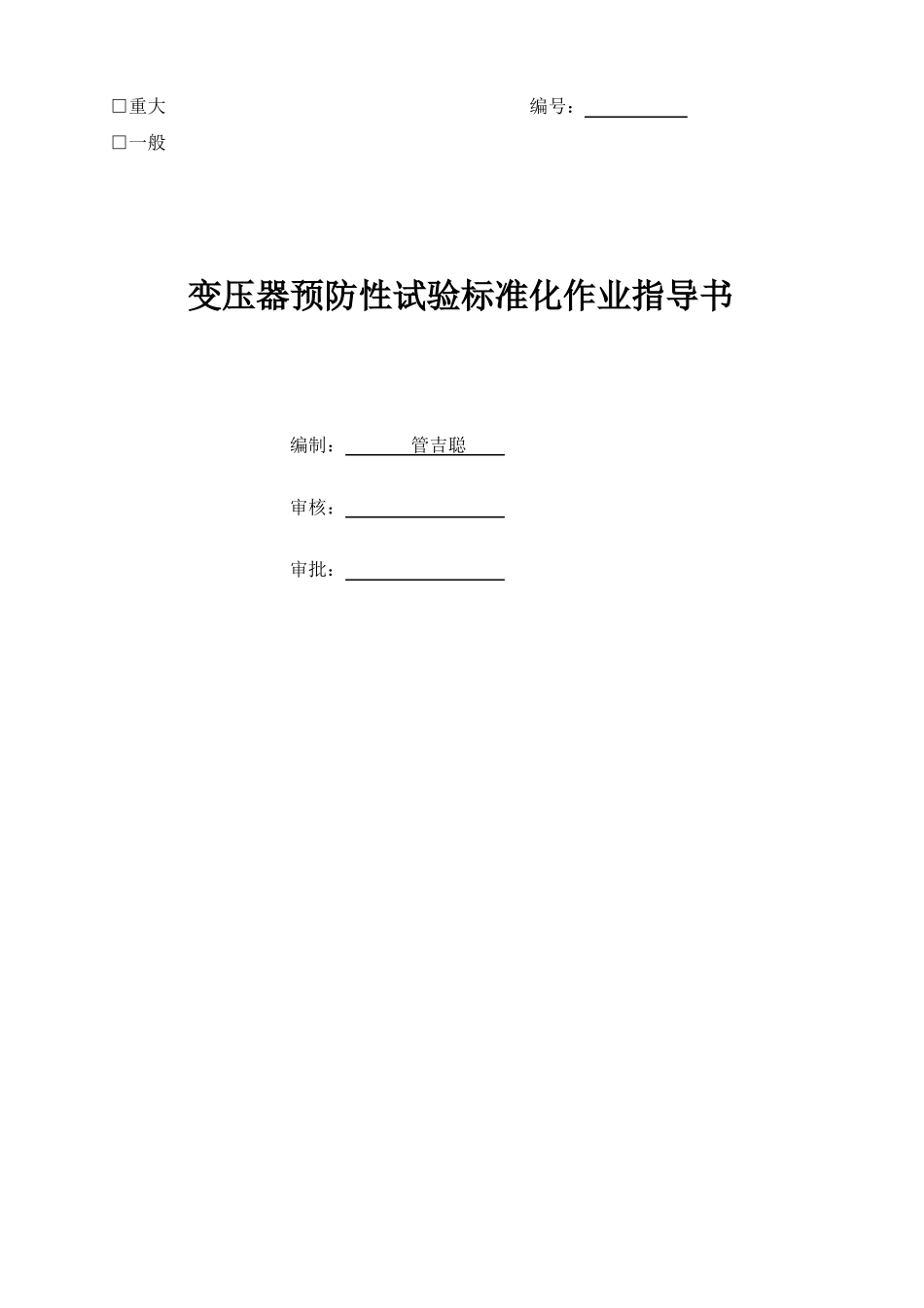

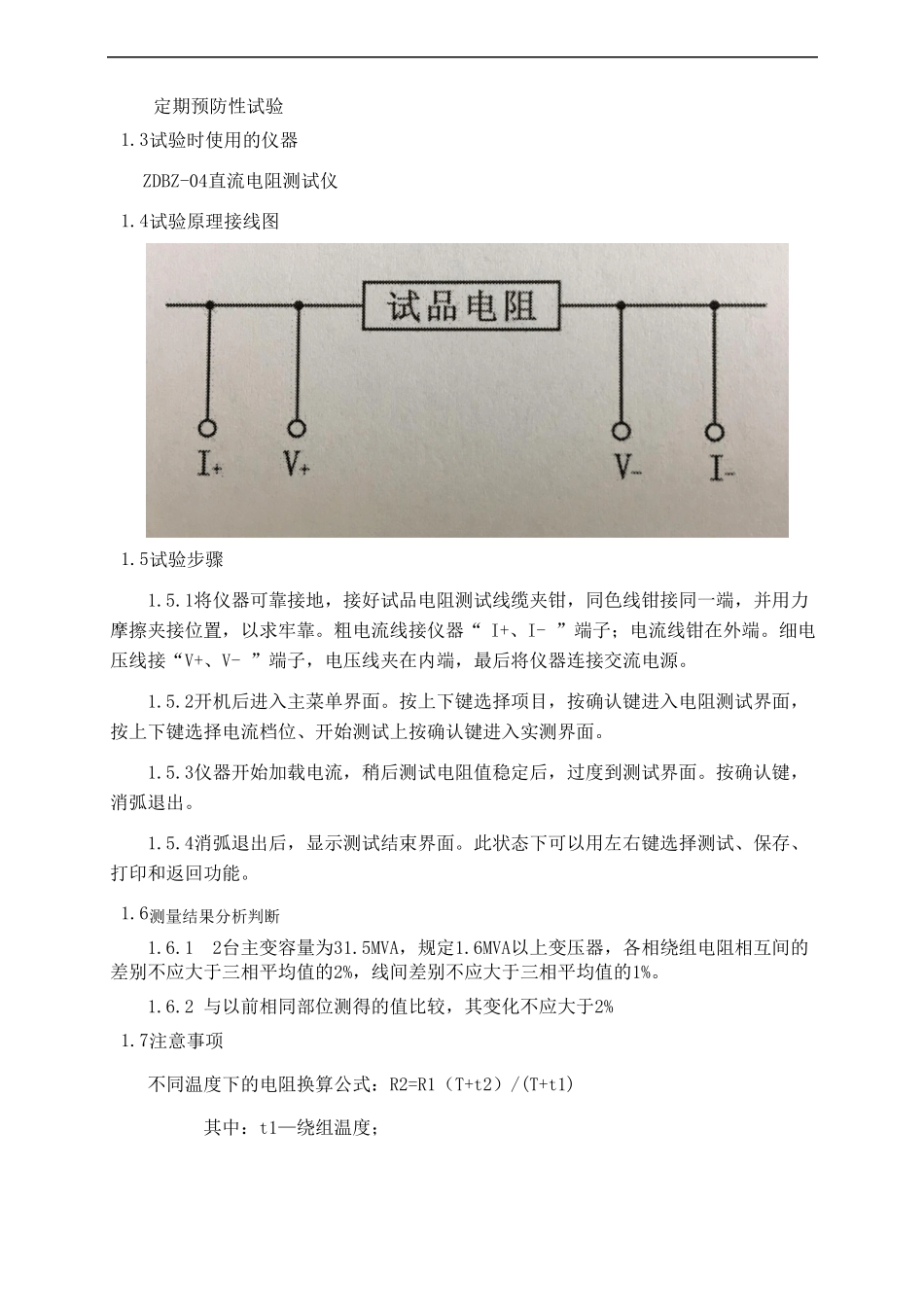

□重大编号：□一般变压器预防性试验标准化作业指导书编制：管吉聪审核：审批：一.适用范围本作业指导书适应于青岛LNG接收站2台110kV电力变压器预防性试验。二. 引用的标准和规程《石油化工设备维护检修规程》《电力设备预防性试验规程》DL/T596 1996《电力安全工作规程（变电部分）》三.试验仪器、仪表及材料1. 预防性试验所需仪器及设备材料：序号12348大修时所需设备材料个人工具兆欧表直流电阻测试仪交直流耐压试验装置移动线盘数量1套1个1套1套1个序号9小修时所需设备材料放电棒数量1套四.安全工作的一般要求1. 必须严格执行DL409 1991《国家电网公司电力安全工作规程》及公司相关安全规定。2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督五.试验项目1. 变压器绕组直流电阻的测量1.1试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；1.2该项目适用范围定期预防性试验1.3试验时使用的仪器ZDBZ-04直流电阻测试仪1.4试验原理接线图1.5试验步骤1.5.1将仪器可靠接地，接好试品电阻测试线缆夹钳，同色线钳接同一端，并用力摩擦夹接位置，以求牢靠。粗电流线接仪器“ I+、I- ”端子；电流线钳在外端。细电压线接“V+、V- ”端子，电压线夹在内端，最后将仪器连接交流电源。1.5.2开机后进入主菜单界面。按上下键选择项目，按确认键进入电阻测试界面，按上下键选择电流档位、开始测试上按确认键进入实测界面。1.5.3仪器开始加载电流，稍后测试电阻值稳定后，过度到测试界面。按确认键，消弧退出。1.5.4消弧退出后，显示测试结束界面。此状态下可以用左右键选择测试、保存、打印和返回功能。1.6测量结果分析判断1.6.1 2台主变容量为31.5MVA，规定1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，线间差别不应大于三相平均值的1%。1.6.2 与以前相同部位测得的值比较，其变化不应大于2%1.7注意事项不同温度下的电阻换算公式：R2=R1（T+t2）/(T+t1)其中：t1—绕组温度；t2—换算温度；T—电阻温度常数，铜：235，铝225；R1—测试电阻值；R1—测试电阻值；2. 绕组绝缘电阻、吸收比或（和）极化指数及铁芯的绝缘电阻2.1试验目的测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法。测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。2...
