18公里天然气管道牺牲阳极阴极保护设计方案

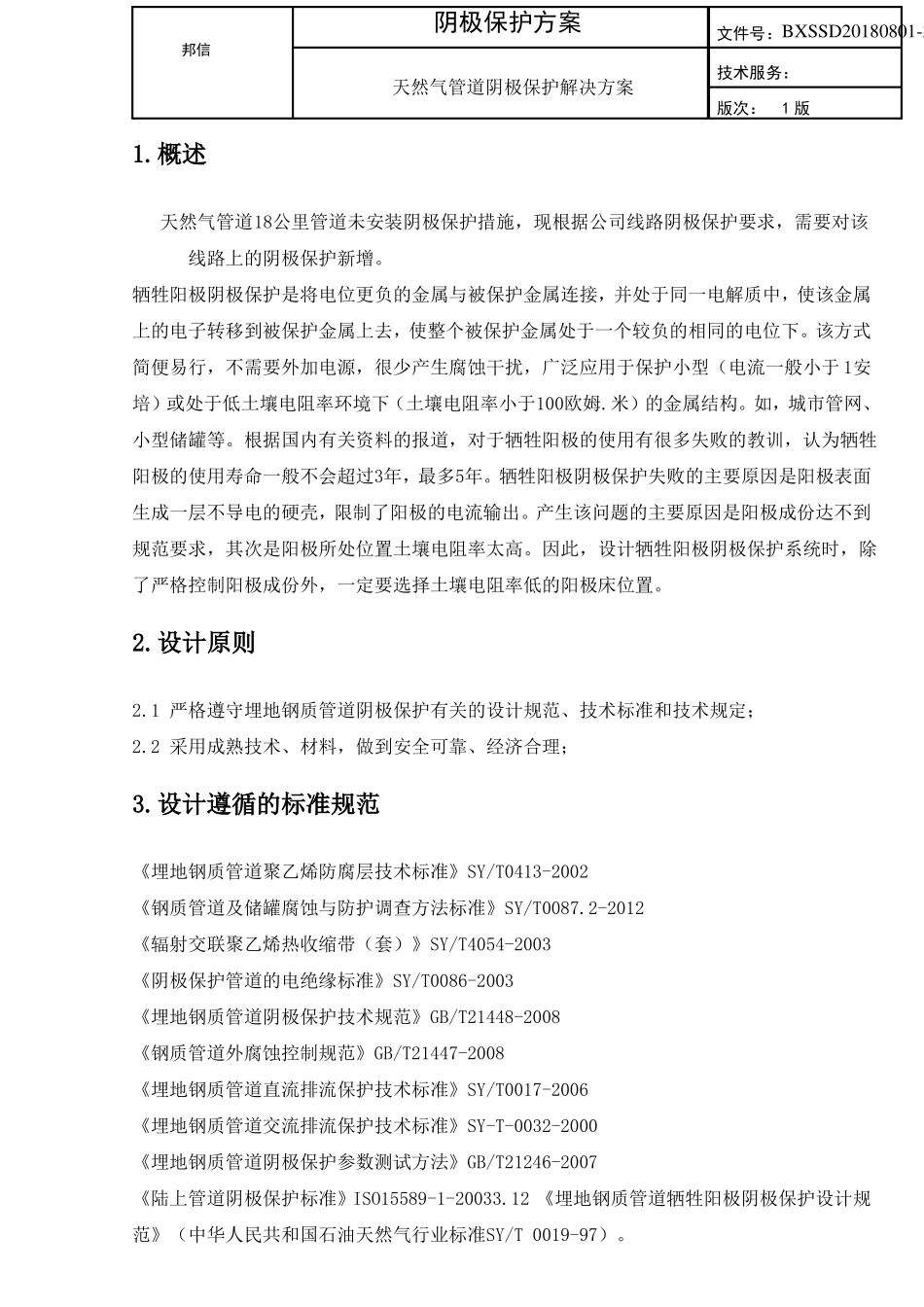

牺牲阳极阴极保护方案项目号：文件号：BXSSD20180930-3CAD号：设计阶段：方案设计邦信天然气管道牺牲阳极设计方案日期：2018.9.30设计人王晶天然气管道牺牲阳极设计方案（文件号：BXSSD20180930-3）河南邦信防腐材料有限公司版次1说明设计解释归河南邦信所有编制王晶校对李欣涛审核刘晶审定杨帅日期2018.09.30邦信阴极保护方案天然气管道阴极保护解决方案文件号：BXSSD20180801-3技术服务：版次： 1 版目次1 概述 ........................................................ 32 设计原则..................................................... 33 设计遵循的标准规范........................................... 34 设计基本参数................................................. 45 保护对象和保护方法........................................... 46 阴极保护方案设计内容 ......................................... 47 施工技术要求................................................. 88 阴极保护准则................................................. 89 系统的管理和维护............................................. 810 卫生、安全和环境............................................ 911 材料表..................................................... 10邦信阴极保护方案天然气管道阴极保护解决方案文件号：BXSSD20180801-3技术服务：版次： 1 版1.概述天然气管道18公里管道未安装阴极保护措施，现根据公司线路阴极保护要求，需要对该线路上的阴极保护新增。牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同的电位下。该方式简便易行，不需要外加电源，很少产生腐蚀干扰，广泛应用于保护小型（电流一般小于 1安培）或处于低土壤电阻率环境下（土壤电阻率小于100欧姆.米）的金属结构。如，城市管网、小型储罐等。根据国内有关资料的报道，对于牺牲阳极的使用有很多失败的教训，认为牺牲阳极的使用寿命一般不会超过3年，最多5年。牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳，限制了阳极的电流输出。产生该问题的主要原因是阳极成份达不到规范要求，其次是阳极所处位置土壤电阻率太高。因此，设计牺牲阳极阴极保护系统时，除了严格控制阳极成份外，一定要选择土壤电阻率...
