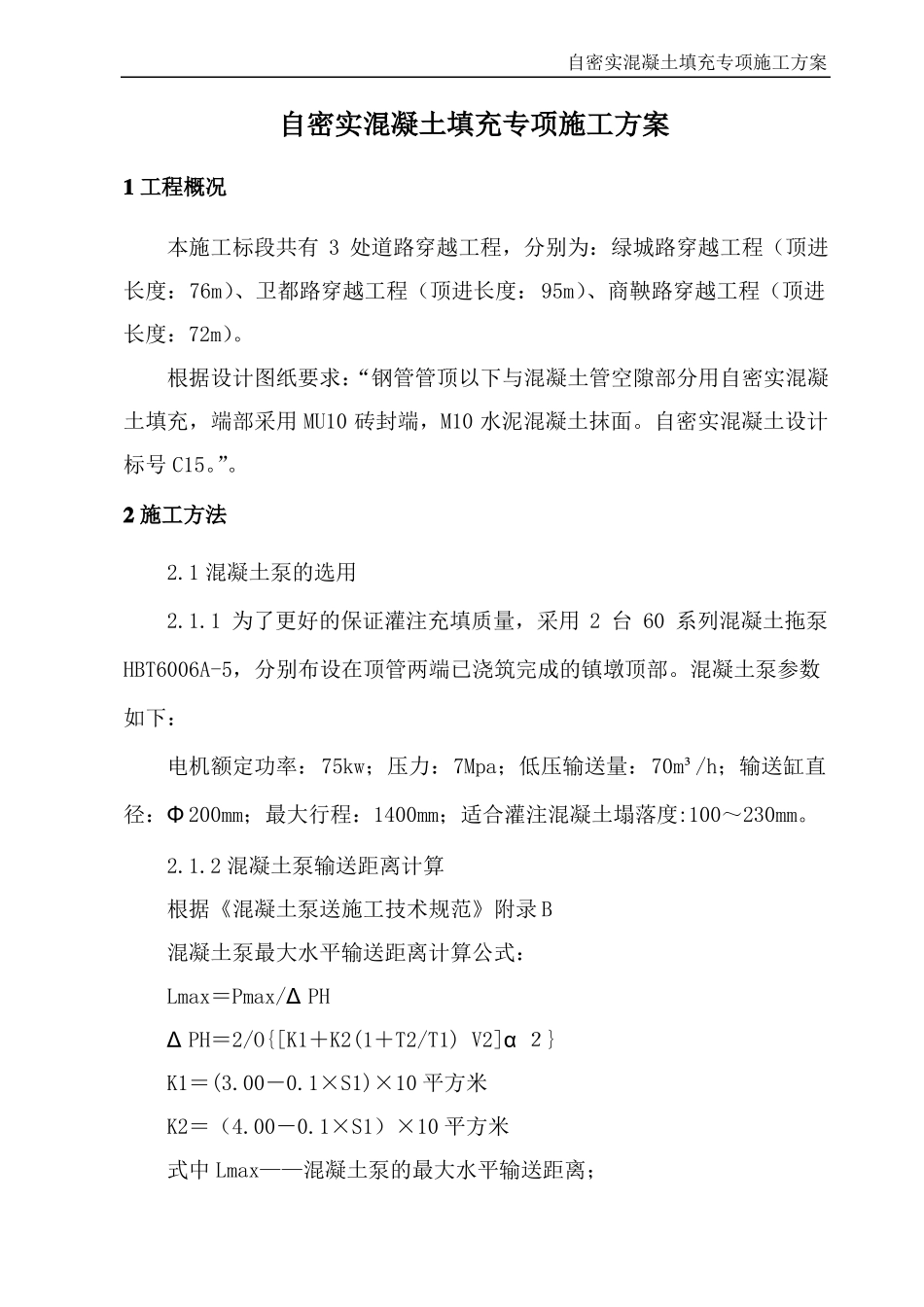

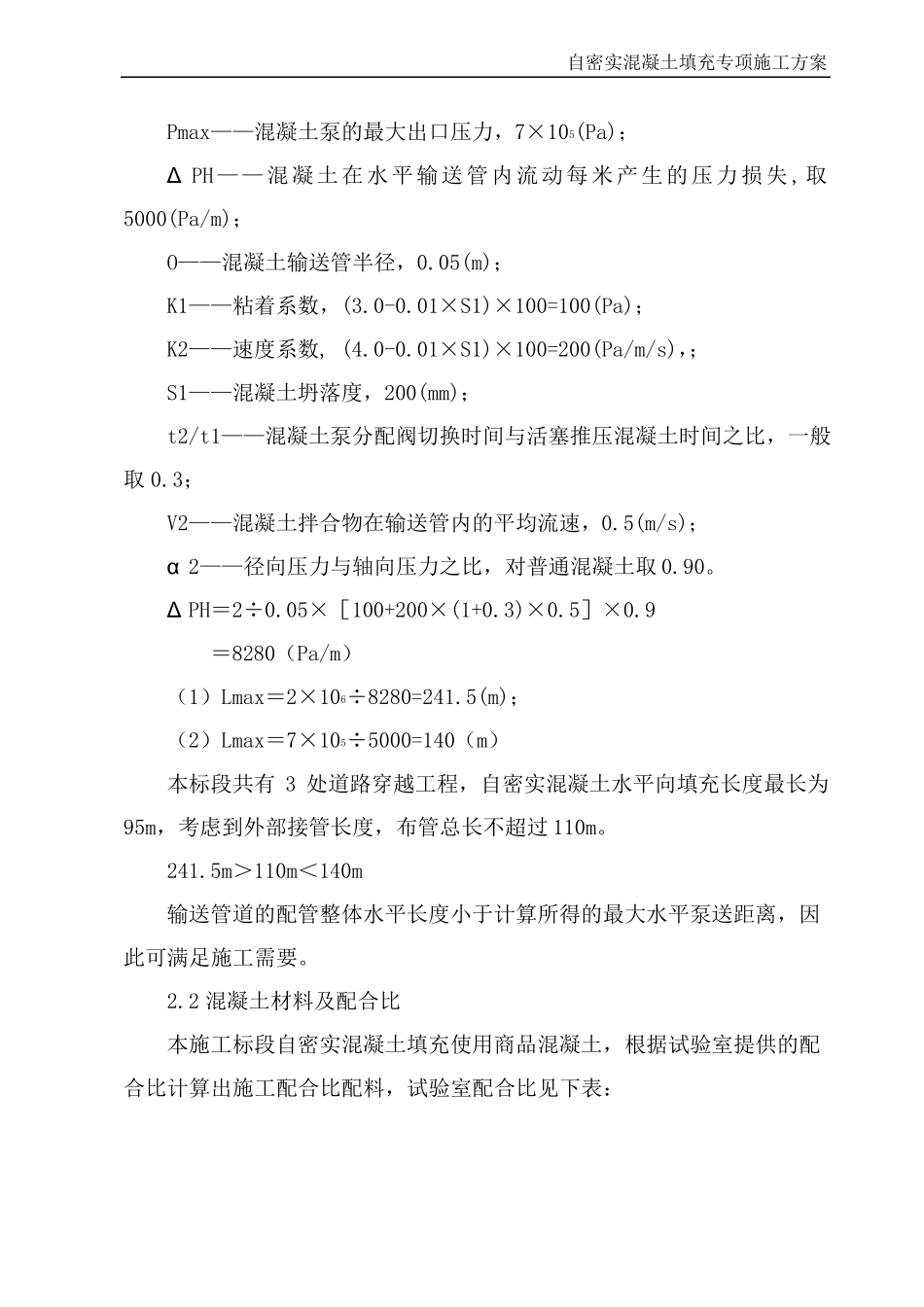

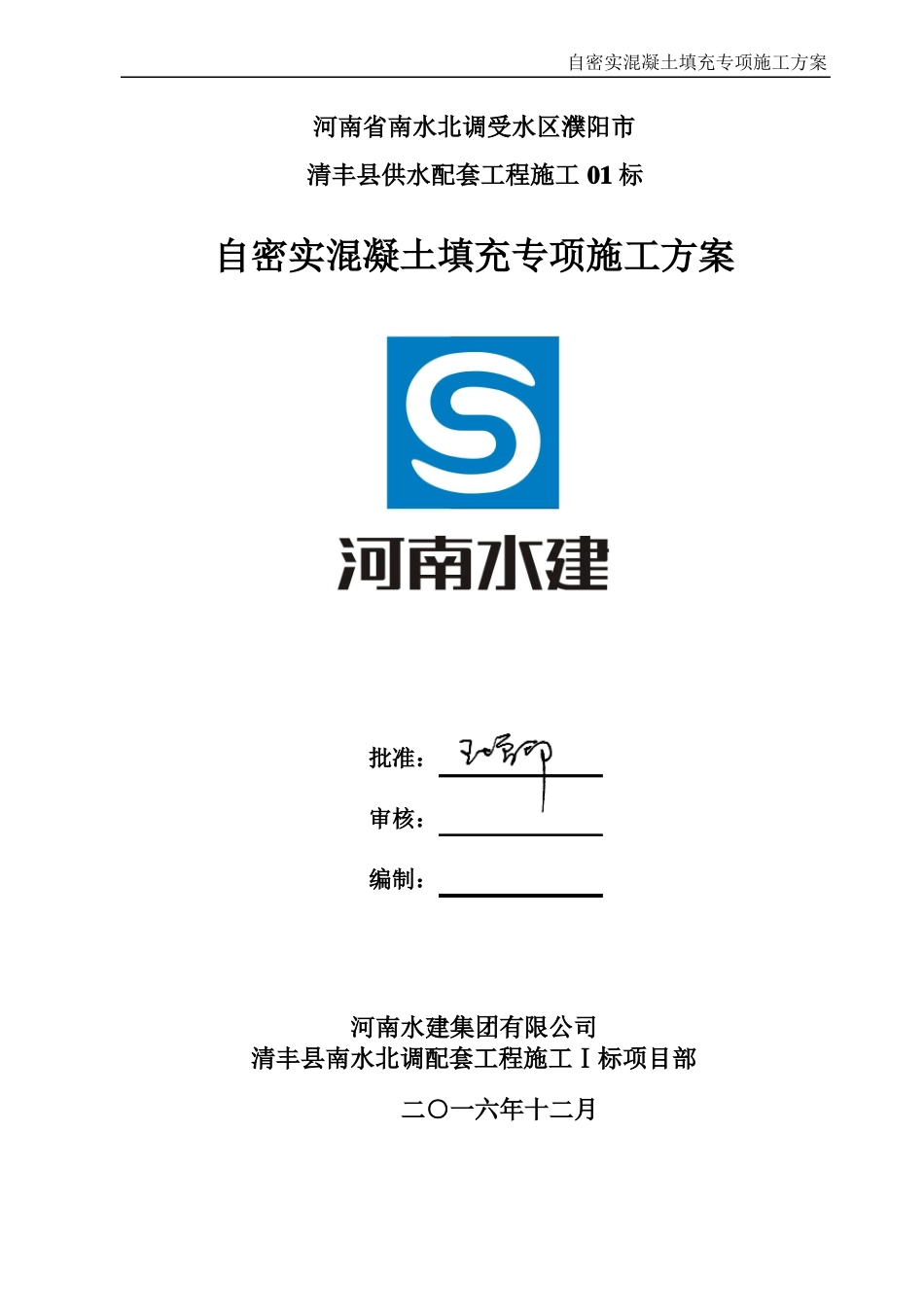

自密实混凝土填充专项施工方案河南省南水北调受水区濮阳市清丰县供水配套工程施工 01 标自密实混凝土填充专项施工方案批准：审核：编制：河南水建集团有限公司清丰县南水北调配套工程施工Ⅰ标项目部二○一六年十二月自密实混凝土填充专项施工方案自密实混凝土填充专项施工方案1 工程概况本施工标段共有 3 处道路穿越工程，分别为：绿城路穿越工程（顶进长度：76m）、卫都路穿越工程（顶进长度：95m）、商鞅路穿越工程（顶进长度：72m）。根据设计图纸要求：“钢管管顶以下与混凝土管空隙部分用自密实混凝土填充，端部采用 MU10 砖封端，M10 水泥混凝土抹面。自密实混凝土设计标号 C15。”。2 施工方法2.1 混凝土泵的选用2.1.1 为了更好的保证灌注充填质量，采用 2 台 60 系列混凝土拖泵HBT6006A-5，分别布设在顶管两端已浇筑完成的镇墩顶部。混凝土泵参数如下：电机额定功率：75kw；压力：7Mpa；低压输送量：70m³/h；输送缸直径：Φ 200mm；最大行程：1400mm；适合灌注混凝土塌落度:100～230mm。2.1.2 混凝土泵输送距离计算根据《混凝土泵送施工技术规范》附录 B混凝土泵最大水平输送距离计算公式：Lmax＝Pmax/Δ PHΔ PH＝2/O{[K1＋K2(1＋T2/T1) V2]α ２}K1＝(3.00－0.1×S1)×10 平方米K2＝（4.00－0.1×S1）×10 平方米式中 Lmax——混凝土泵的最大水平输送距离；自密实混凝土填充专项施工方案Pmax——混凝土泵的最大出口压力，7×105(Pa)；Δ PH ——混凝土在水平输送管内 流动每米产生的 压力损失 ,取5000(Pa/m)；O——混凝土输送管半径，0.05(m)；K1——粘着系数，(3.0-0.01×S1)×100=100(Pa)；K2——速度系数, (4.0-0.01×S1)×100=200(Pa/m/s)，；S1——混凝土坍落度，200(mm)；t2/t1——混凝土泵分配阀切换时间与活塞推压混凝土时间之比，一般取 0.3；V2——混凝土拌合物在输送管内的平均流速，0.5(m/s)；α 2——径向压力与轴向压力之比，对普通混凝土取 0.90。Δ PH＝2÷0.05×［100+200×(1+0.3)×0.5］×0.9＝8280（Pa/m）（1）Lmax＝2×106÷8280=241.5(m)；（2）Lmax＝7×105÷5000=140（m）本标段共有 3 处道路穿越工程，自密实混凝土水平向填充长度最长为95m，考虑到外部接管长度，布管总长不超过 110m。241.5m＞110m＜140m输送管道的配管整体水平长度小于计算所得的最大水平泵送距离，因此可满足施工需要。2.2 混凝土材料及配合比本施工标段自密实混凝土填充使用商品混凝土，根据试...
