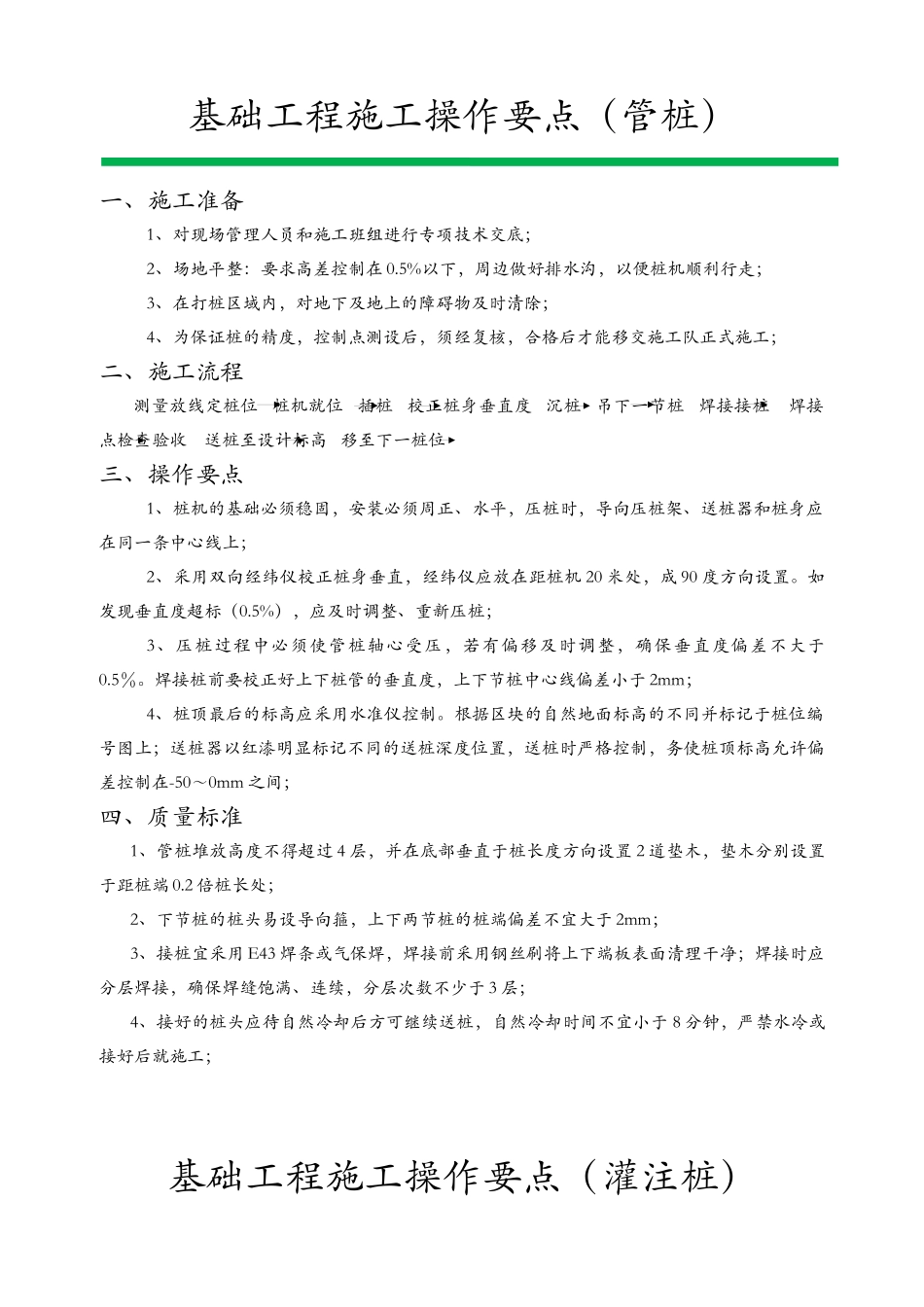

基础工程施工操作要点（管桩）一、施工准备1、对现场管理人员和施工班组进行专项技术交底；2、场地平整：要求高差控制在0.5%以下，周边做好排水沟，以便桩机顺利行走；3、在打桩区域内，对地下及地上的障碍物及时清除；4、为保证桩的精度，控制点测设后，须经复核，合格后才能移交施工队正式施工；二、施工流程测量放线定桩位桩机就位插桩校正桩身垂直度沉桩吊下一节桩焊接接桩焊接点检查验收送桩至设计标高移至下一桩位三、操作要点1、桩机的基础必须稳固，安装必须周正、水平，压桩时，导向压桩架、送桩器和桩身应在同一条中心线上；2、采用双向经纬仪校正桩身垂直，经纬仪应放在距桩机20米处，成90度方向设置。如发现垂直度超标（0.5%），应及时调整、重新压桩；3、压桩过程中必须使管桩轴心受压，若有偏移及时调整，确保垂直度偏差不大于0.5％。焊接桩前要校正好上下桩管的垂直度，上下节桩中心线偏差小于2mm；4、桩顶最后的标高应采用水准仪控制。根据区块的自然地面标高的不同并标记于桩位编号图上；送桩器以红漆明显标记不同的送桩深度位置，送桩时严格控制，务使桩顶标高允许偏差控制在-50～0mm之间；四、质量标准1、管桩堆放高度不得超过4层，并在底部垂直于桩长度方向设置2道垫木，垫木分别设置于距桩端0.2倍桩长处；2、下节桩的桩头易设导向箍，上下两节桩的桩端偏差不宜大于2mm；3、接桩宜采用E43焊条或气保焊，焊接前采用钢丝刷将上下端板表面清理干净；焊接时应分层焊接，确保焊缝饱满、连续，分层次数不少于3层；4、接好的桩头应待自然冷却后方可继续送桩，自然冷却时间不宜小于8分钟，严禁水冷或接好后就施工；基础工程施工操作要点（灌注桩）一、施工准备1、对现场管理人员和施工班组进行专项技术交底；2、场地部署：提前布置好泥浆池、循环池的位置及施工路线；周边做好排水沟，以便桩机顺利行走；3、在打桩区域内，对地下及地上的障碍物及时清除，并用3:7灰土分层回填夯实；4、为保证桩的精度，控制点测设后，须经复核，合格后才能移交施工队正式施工；二、施工流程泥浆制作测量放线定桩位桩机就位埋设护筒钻孔至设计深度第一次清孔钢筋笼下放第二次清孔砼浇筑移至下一桩位三、操作要点1、测量定位：由专业测量人员根据给定的控制点按规范和施工图纸测放桩位并标明，施工前应进行校核；2、钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录；3、埋设护筒：护筒采用内径比钻头直径大于100mm左右的铁皮做成。先确定桩位后,挖至护筒埋深深度，然后将护筒放入，护筒应高出地面300mm左右，护筒外500mm范围内用粘土填实。埋设过程中用十字拴桩法确保护筒中心与桩位中心重合；4、第一次清孔：清孔采用反循环清孔，要求泥浆相对比重不大于1.15，粘度17~20s，含沙率＜2％；5、在钢筋笼四周按90度角方向每隔4m安装保护层垫块一组，起到导向和保证混凝土保护层厚度的作用6、在下钢筋笼之后应二次清孔，要求泥浆相对比重不大于1.1；灌注混凝土前应测量沉渣厚度，沉渣厚度≤10cm，满足要求后再进行混凝土施工；7、灌注混凝土必须使用导管，φ600的桩选用200mm导管，φ800的桩选用260mm导管，每节长度2～2.5m，最下端一节导管的长度应为4～6m，导管下口距离底部约30~50cm；8、灌注混凝土前，应先将0.5～0.8m3混凝土卸入漏斗中，然后拔掉隔离板确保桩的初灌量；9、首批混凝土正常灌注后，应连续灌注，严禁途中停止；在灌注过程中，应经常探测混凝土面的上升高度，并适时提升拆卸导管，保持导管的埋深入混凝土1.1~1.5米；基础工程施工操作要点（灌注桩）四、质量标准1、泥浆可以采用人工造浆或原土造浆，成孔时入孔泥浆比重不得大于1.15；2、成孔完毕应及时通知检测单位对孔深、孔径、沉渣深度、垂直度等进行检测，工程桩的充盈系数控制在1~1.3之间，垂直度＜1％；3、下放钢筋笼前，应检查钢筋笼的主筋间距、箍筋间距、钢筋直径、接头焊接质量、垫块设置等隐蔽验收工作；4、清孔采用反循环进行，清孔应彻底，确保底部沉渣厚度不大于10cm。二次清孔完毕后，应在30分钟内浇筑混凝土...
