各国羽绒蓬松度检测方法及合格判定综述VIP免费

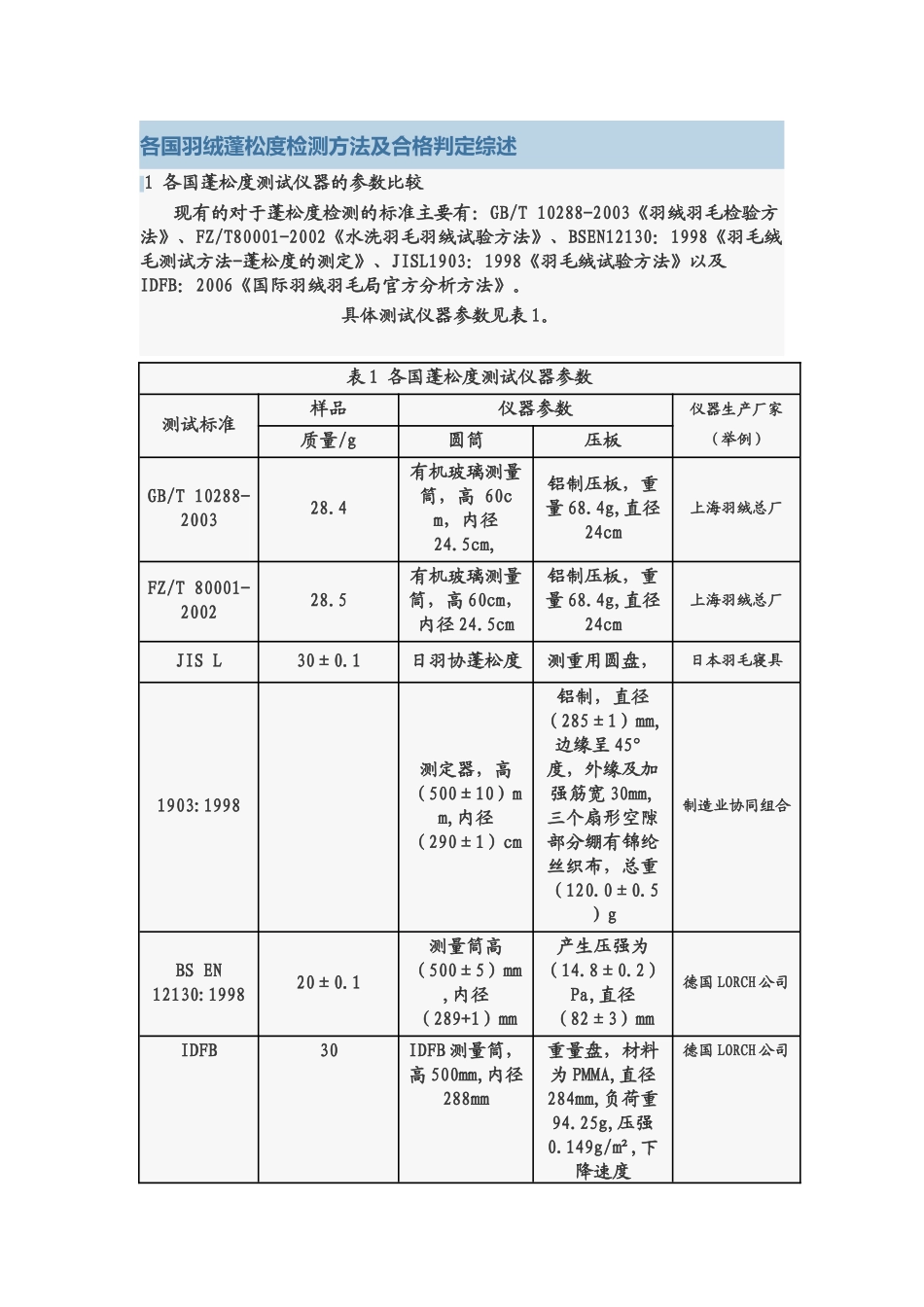

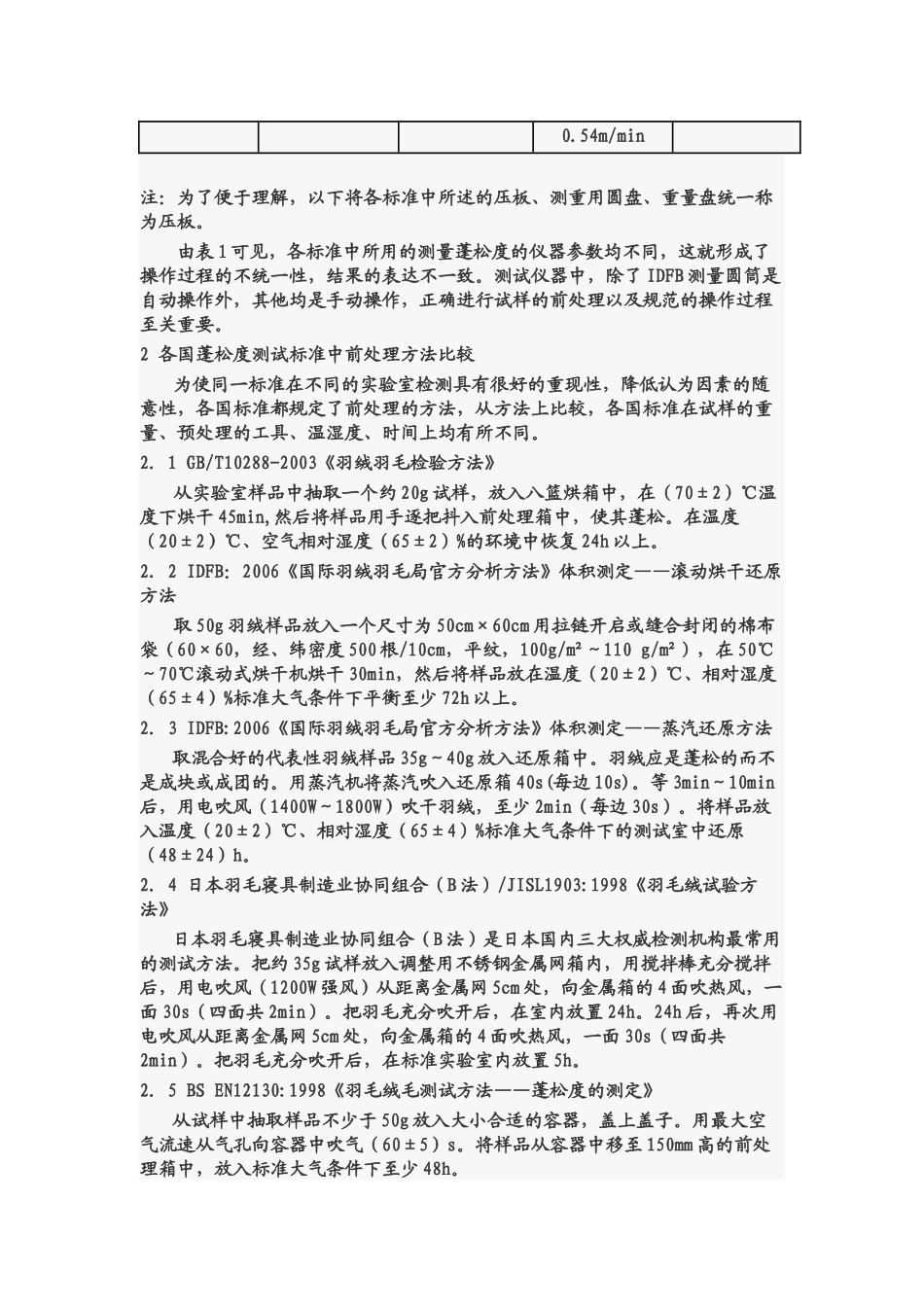

各国羽绒蓬松度检测方法及合格判定综述1各国蓬松度测试仪器的参数比较现有的对于蓬松度检测的标准主要有：GB/T10288-2003《羽绒羽毛检验方法》、FZ/T80001-2002《水洗羽毛羽绒试验方法》、BSEN12130：1998《羽毛绒毛测试方法-蓬松度的测定》、JISL1903：1998《羽毛绒试验方法》以及IDFB：2006《国际羽绒羽毛局官方分析方法》。具体测试仪器参数见表1。表1各国蓬松度测试仪器参数测试标准样品仪器参数仪器生产厂家（举例）质量/g圆筒压板GB/T10288-200328.4有机玻璃测量筒，高60cm，内径24.5cm,铝制压板，重量68.4g,直径24cm上海羽绒总厂FZ/T80001-200228.5有机玻璃测量筒，高60cm，内径24.5cm铝制压板，重量68.4g,直径24cm上海羽绒总厂JISL30±0.1日羽协蓬松度测重用圆盘，日本羽毛寝具1903:1998测定器，高（500±10）mm,内径（290±1）cm铝制，直径（285±1）mm,边缘呈45°度，外缘及加强筋宽30mm,三个扇形空隙部分绷有锦纶丝织布，总重（120.0±0.5）g制造业协同组合BSEN12130:199820±0.1测量筒高（500±5）mm,内径（289+1）mm产生压强为（14.8±0.2）Pa,直径（82±3）mm德国LORCH公司IDFB30IDFB测量筒，高500mm,内径288mm重量盘，材料为PMMA,直径284mm,负荷重94.25g,压强0.149g/m²,下降速度德国LORCH公司0.54m/min注：为了便于理解，以下将各标准中所述的压板、测重用圆盘、重量盘统一称为压板。由表1可见，各标准中所用的测量蓬松度的仪器参数均不同，这就形成了操作过程的不统一性，结果的表达不一致。测试仪器中，除了IDFB测量圆筒是自动操作外，其他均是手动操作，正确进行试样的前处理以及规范的操作过程至关重要。2各国蓬松度测试标准中前处理方法比较为使同一标准在不同的实验室检测具有很好的重现性，降低认为因素的随意性，各国标准都规定了前处理的方法，从方法上比较，各国标准在试样的重量、预处理的工具、温湿度、时间上均有所不同。2．1GB/T10288-2003《羽绒羽毛检验方法》从实验室样品中抽取一个约20g试样，放入八篮烘箱中，在（70±2）℃温度下烘干45min,然后将样品用手逐把抖入前处理箱中，使其蓬松。在温度（20±2）℃、空气相对湿度（65±2）%的环境中恢复24h以上。2．2IDFB：2006《国际羽绒羽毛局官方分析方法》体积测定——滚动烘干还原方法取50g羽绒样品放入一个尺寸为50cm×60cm用拉链开启或缝合封闭的棉布袋（60×60，经、纬密度500根/10cm，平纹，100g/m²～110g/m²），在50℃～70℃滚动式烘干机烘干30min，然后将样品放在温度（20±2）℃、相对湿度（65±4）%标准大气条件下平衡至少72h以上。2．3IDFB:2006《国际羽绒羽毛局官方分析方法》体积测定——蒸汽还原方法取混合好的代表性羽绒样品35g～40g放入还原箱中。羽绒应是蓬松的而不是成块或成团的。用蒸汽机将蒸汽吹入还原箱40s(每边10s)。等3min～10min后，用电吹风（1400W～1800W）吹干羽绒，至少2min（每边30s）。将样品放入温度（20±2）℃、相对湿度（65±4）%标准大气条件下的测试室中还原（48±24）h。2．4日本羽毛寝具制造业协同组合（B法）/JISL1903:1998《羽毛绒试验方法》日本羽毛寝具制造业协同组合（B法）是日本国内三大权威检测机构最常用的测试方法。把约35g试样放入调整用不锈钢金属网箱内，用搅拌棒充分搅拌后，用电吹风（1200W强风）从距离金属网5cm处，向金属箱的4面吹热风，一面30s（四面共2min）。把羽毛充分吹开后，在室内放置24h。24h后，再次用电吹风从距离金属网5cm处，向金属箱的4面吹热风，一面30s（四面共2min）。把羽毛充分吹开后，在标准实验室内放置5h。2．5BSEN12130:1998《羽毛绒毛测试方法——蓬松度的测定》从试样中抽取样品不少于50g放入大小合适的容器，盖上盖子。用最大空气流速从气孔向容器中吹气（60±5）s。将样品从容器中移至150mm高的前处理箱中，放入标准大气条件下至少48h。3各国蓬松度前处理后的测试操作过程比较各国标准除规定了不同的前处理方法，而且在操作过程中也有差异。作为国际羽绒羽毛局认可实验室，多年来在实践中我们发现，操作过程中的细节非常重要，它将严重影响结果的准确性和可比性。3．1GB/T10288-2003《羽绒羽毛检验方法》将经...
