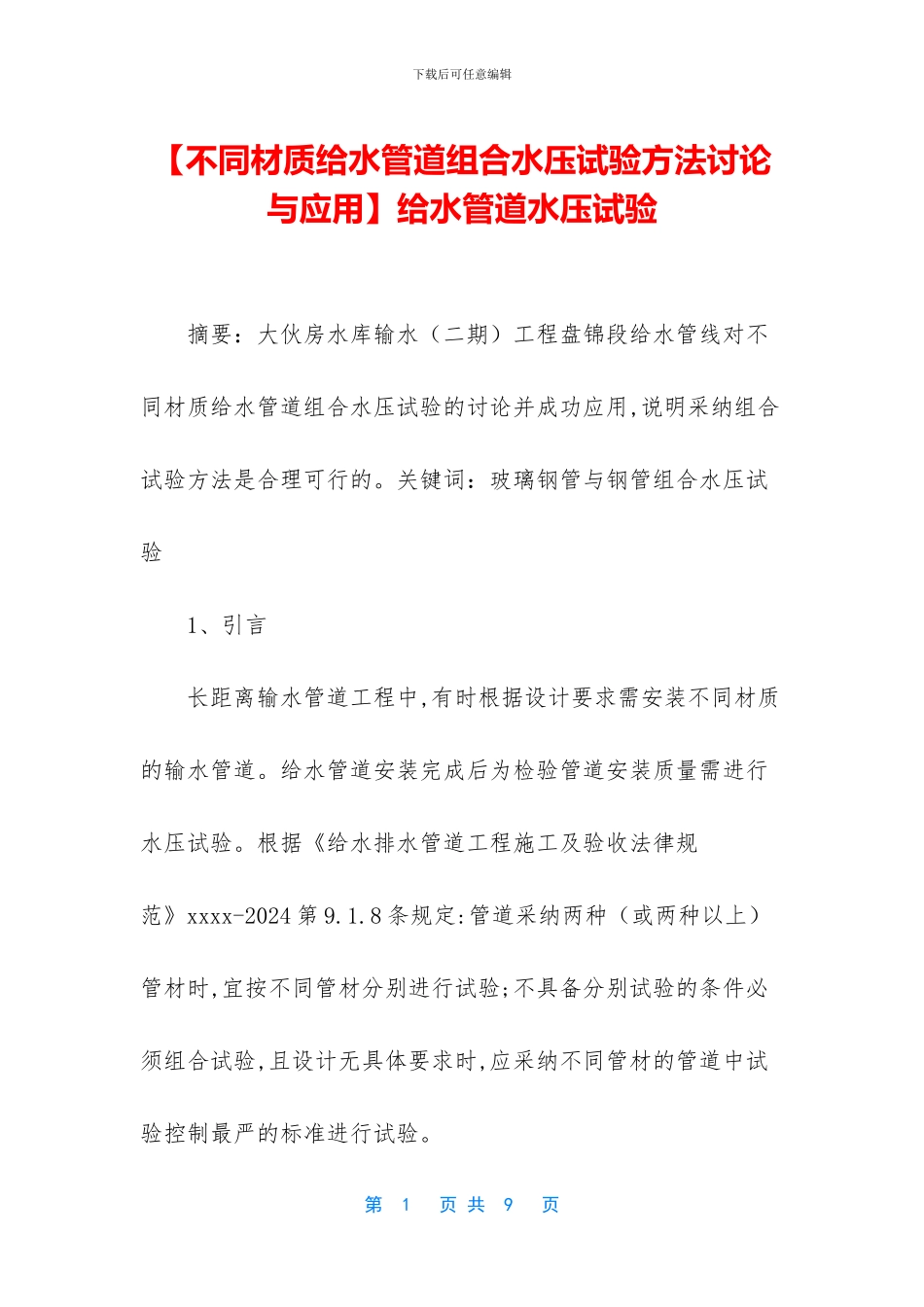

下载后可任意编辑【不同材质给水管道组合水压试验方法讨论与应用】给水管道水压试验 摘要：大伙房水库输水（二期）工程盘锦段给水管线对不同材质给水管道组合水压试验的讨论并成功应用,说明采纳组合试验方法是合理可行的。关键词：玻璃钢管与钢管组合水压试验 1、引言 长距离输水管道工程中,有时根据设计要求需安装不同材质的输水管道。给水管道安装完成后为检验管道安装质量需进行水压试验。根据《给水排水管道工程施工及验收法律规范》xxxx-2024 第 9.1.8 条规定:管道采纳两种（或两种以上）管材时,宜按不同管材分别进行试验;不具备分别试验的条件必须组合试验,且设计无具体要求时,应采纳不同管材的管道中试验控制最严的标准进行试验。 第 1 页 共 9 页下载后可任意编辑 例如我们所施工的大伙房水库输水（二期）工程盘锦段给水管线,其管道组成情况为:DN1400 玻璃钢管 23206m,DN1400 钢管 2801.2m。根据设计要求,共划分为 19 段玻璃钢管及 20 段钢管,玻璃钢管与钢管间隔布置,钢管工程量小且主要分布于过河、过路及过渠段。如按不同管材分别进行水压试验,则共需进行40 次水压试验（包括 1 次首段水压试验）。水压试验分段越多,相应会造成试验费用增加并影响施工进度。 2、水压试验方案 2.1 试验控制标准 鉴于以上问题的提出,我们在满足相关法律规范及设计要求的前提下,结合现场的实际情况,采纳不同种管道组合水压试验的方法,将管道水压试验的分段数量由 40 段优化调整为 13 段（其中包括 1 个全钢管段和 2 个全玻璃钢管段及 10 个玻璃钢管、钢管组合管段）。 第 2 页 共 9 页下载后可任意编辑 2.2 后背及堵板的设计 2.2.1 浆砌石后背的设计 2.2.2 封堵盲板的设计 因工期要求紧迫,盘锦段给水管道在安装时未在试验试验分段界点处预留水压试验后背砌筑空间（首次打压段除外）,整段管道已实现贯穿连接。结合现场实际情况,对部分试验段采纳钢管内焊接盲板的形式进行封堵。为方便盲板焊接作业及便于对焊口部位进行内、外防腐处理,盲板焊接位置优先选择在过路段检修井内,作业人员通过检修井内的钢制三通（DN800）进入钢管内,在检修井里的钢管内进行盲板焊接。 水压试验段端部封堵盲板采纳厚度为 14mm 钢板（材质为Q235-A）加工成直径为 1400mm 的圆板,然后切割成 5 份,人工运进钢管内重新焊接成整体,盲板环向周边与钢管管壁结合部位可靠焊接。为保证打压时钢制盲板的承压稳定,在盲板一侧焊接肋...
