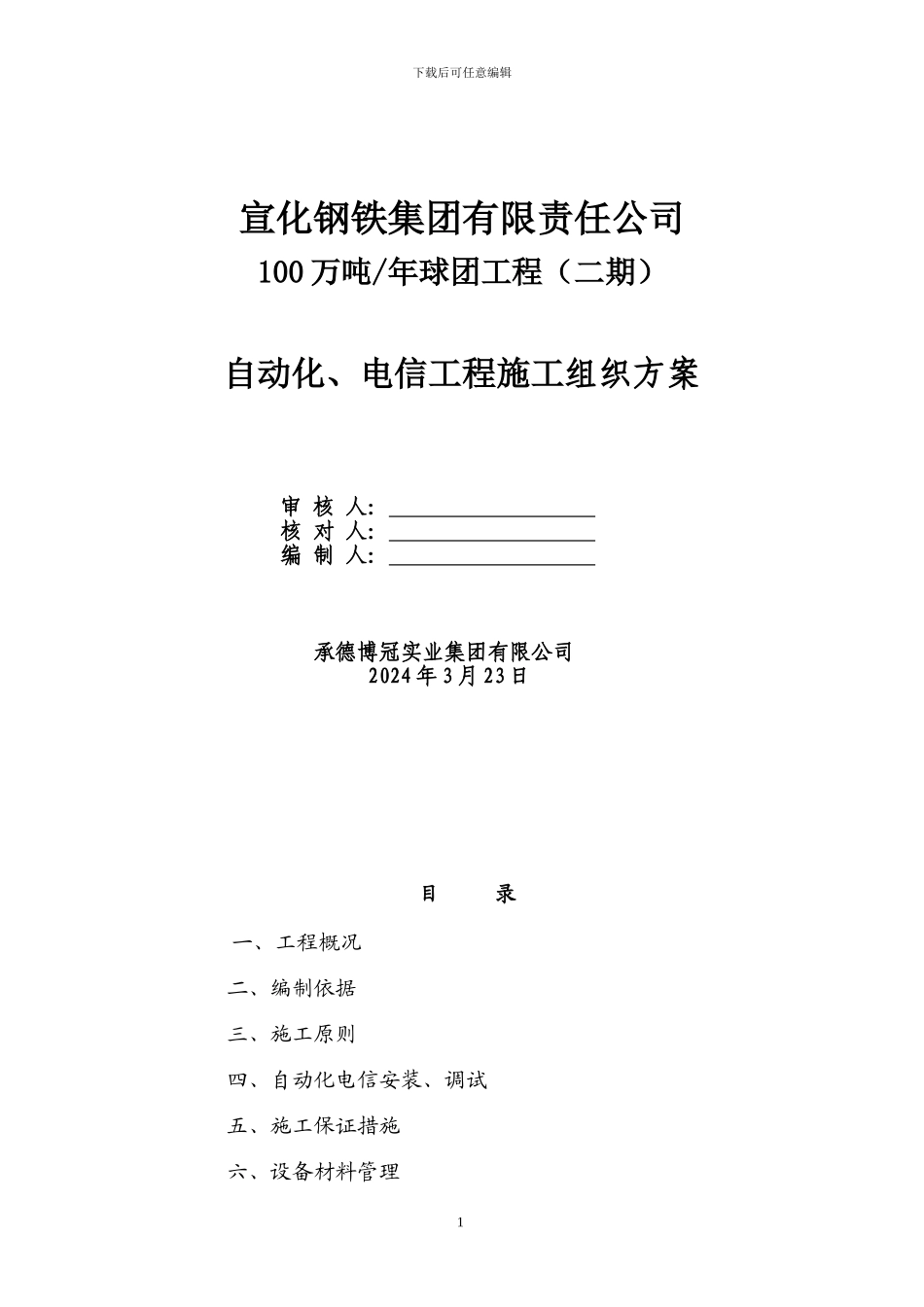

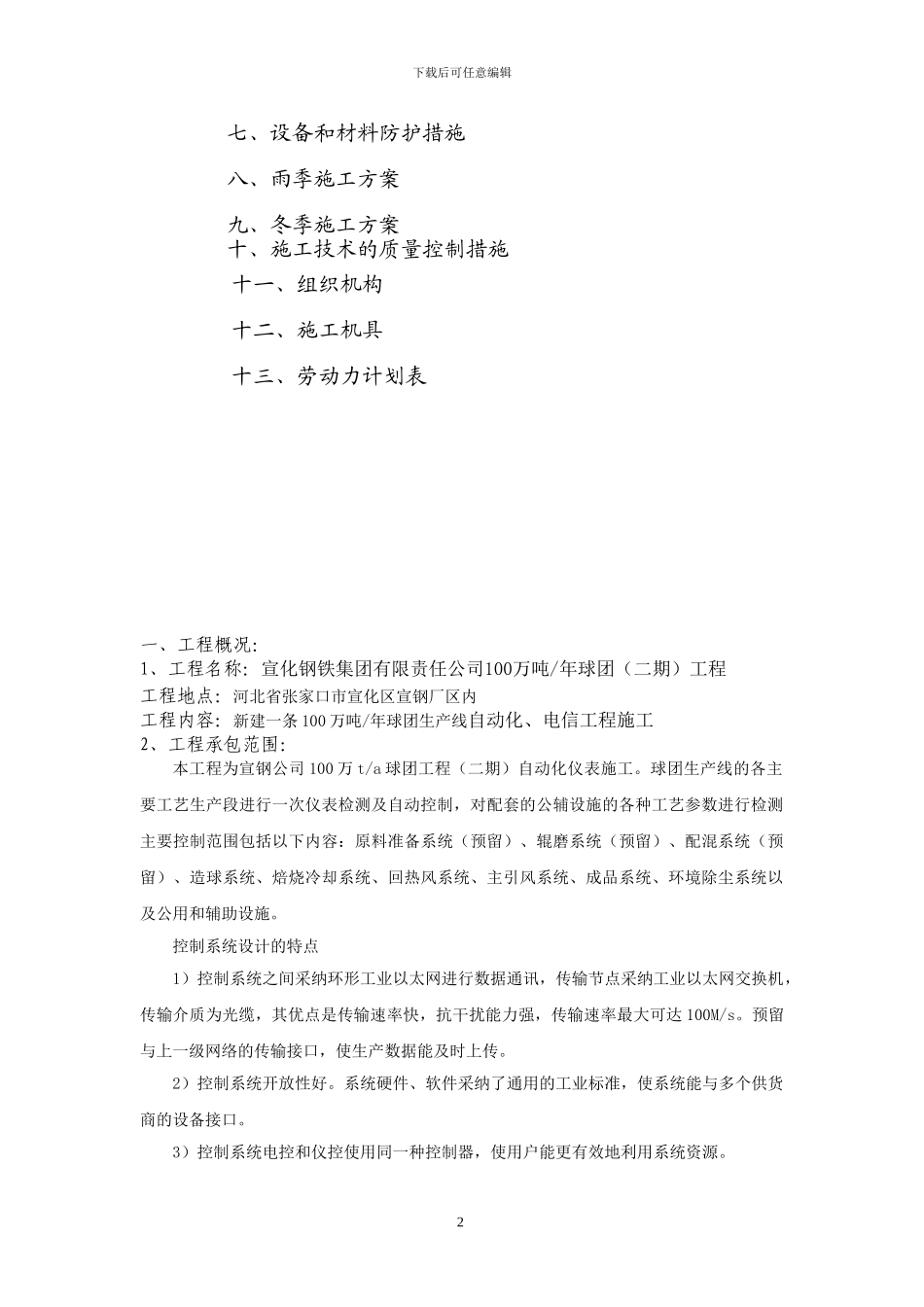

下载后可任意编辑宣化钢铁集团有限责任公司100 万吨/年球团工程（二期）自动化、电信工程施工组织方案审 核 人： 核 对 人： 编 制 人： 承德博冠实业集团有限公司2024 年 3 月 23 日 目 录 一、工程概况二、编制依据三、施工原则四、自动化电信安装、调试五、施工保证措施六、设备材料管理1 下载后可任意编辑七、设备和材料防护措施八、雨季施工方案九、冬季施工方案十、施工技术的质量控制措施十一、组织机构十二、施工机具十三、劳动力计划表一、工程概况：1、工程名称：宣化钢铁集团有限责任公司100万吨/年球团（二期）工程工程地点：河北省张家口市宣化区宣钢厂区内工程内容：新建一条 100 万吨/年球团生产线自动化、电信工程施工2、工程承包范围：本工程为宣钢公司 100 万 t/a 球团工程（二期）自动化仪表施工。球团生产线的各主要工艺生产段进行一次仪表检测及自动控制，对配套的公辅设施的各种工艺参数进行检测主要控制范围包括以下内容：原料准备系统（预留）、辊磨系统（预留）、配混系统（预留）、造球系统、焙烧冷却系统、回热风系统、主引风系统、成品系统、环境除尘系统以及公用和辅助设施。控制系统设计的特点1）控制系统之间采纳环形工业以太网进行数据通讯，传输节点采纳工业以太网交换机，传输介质为光缆，其优点是传输速率快，抗干扰能力强，传输速率最大可达 100M/s。预留与上一级网络的传输接口，使生产数据能及时上传。2）控制系统开放性好。系统硬件、软件采纳了通用的工业标准，使系统能与多个供货商的设备接口。3）控制系统电控和仪控使用同一种控制器，使用户能更有效地利用系统资源。2 下载后可任意编辑二、编制依据：本施工方案是在各种施工条件具备的情况下拟定的，在施工中要与设计单位、施工管理单位、监理及建设单位相互联系，以确保工程保质保量如期完工。技术标准符合施工图纸技术条件要求，符合并不局限于下列规程、法律规范和标准要求：《电力建设施工及验收技术法律规范管道篇》 GB5031-1994《电力建设施工及验收技术法律规范管道焊接头超声波检验篇》DL/T5048-1995《电力建设施工及验收技术法律规范钢制承压管道对接接头射线检验篇》DL/T5069-1996《沟通电气装置的过电压保护和绝缘配合》DL/T620-1997《沟通电气装置的接地》DL/T621-1997《系统接地的型式及安全技术要求》GB14050-1993《剩余电流动作保护装置安装和运行》GB13955-2024《漏电保护安装和运行》GB13955《自动化仪...
