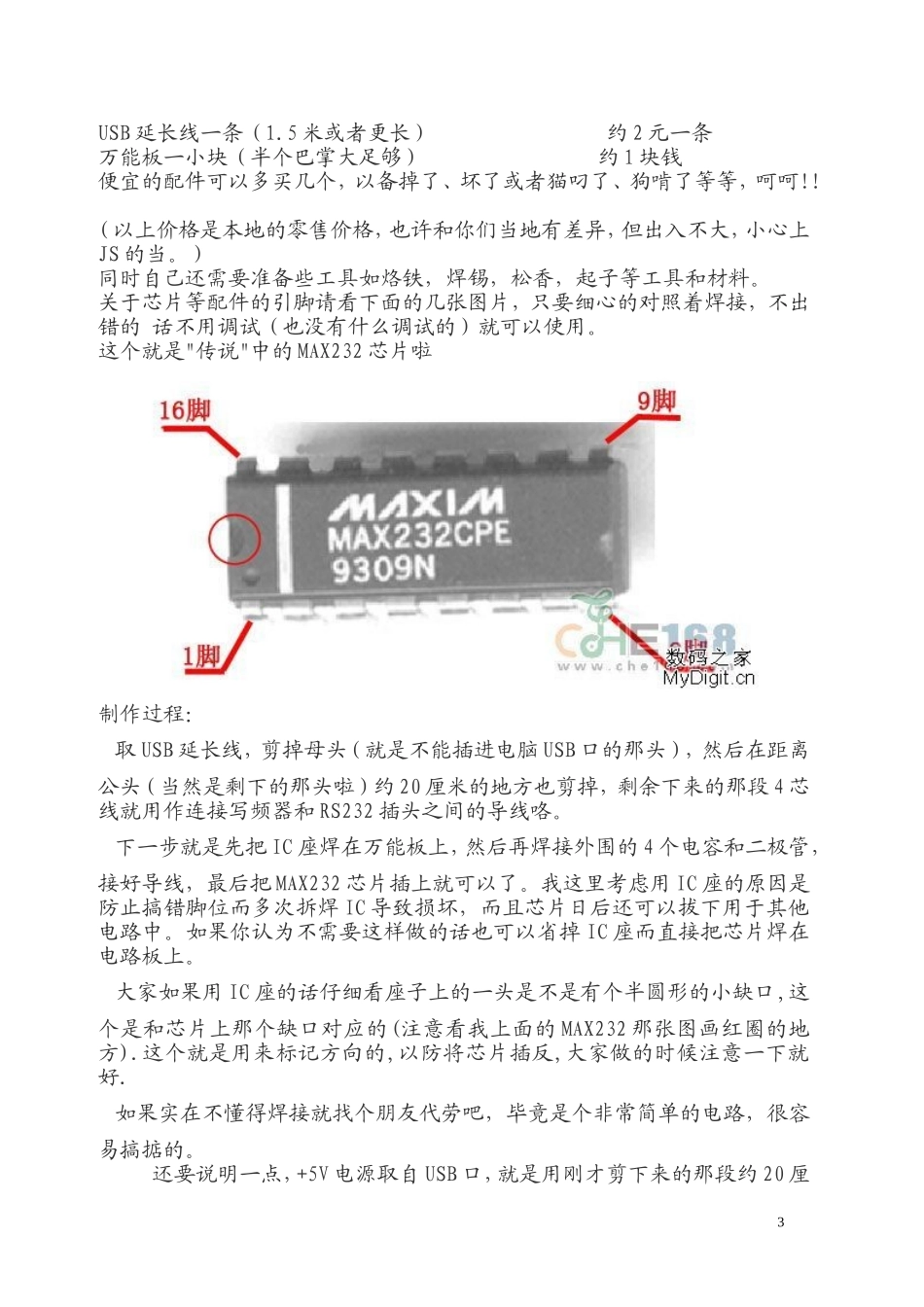

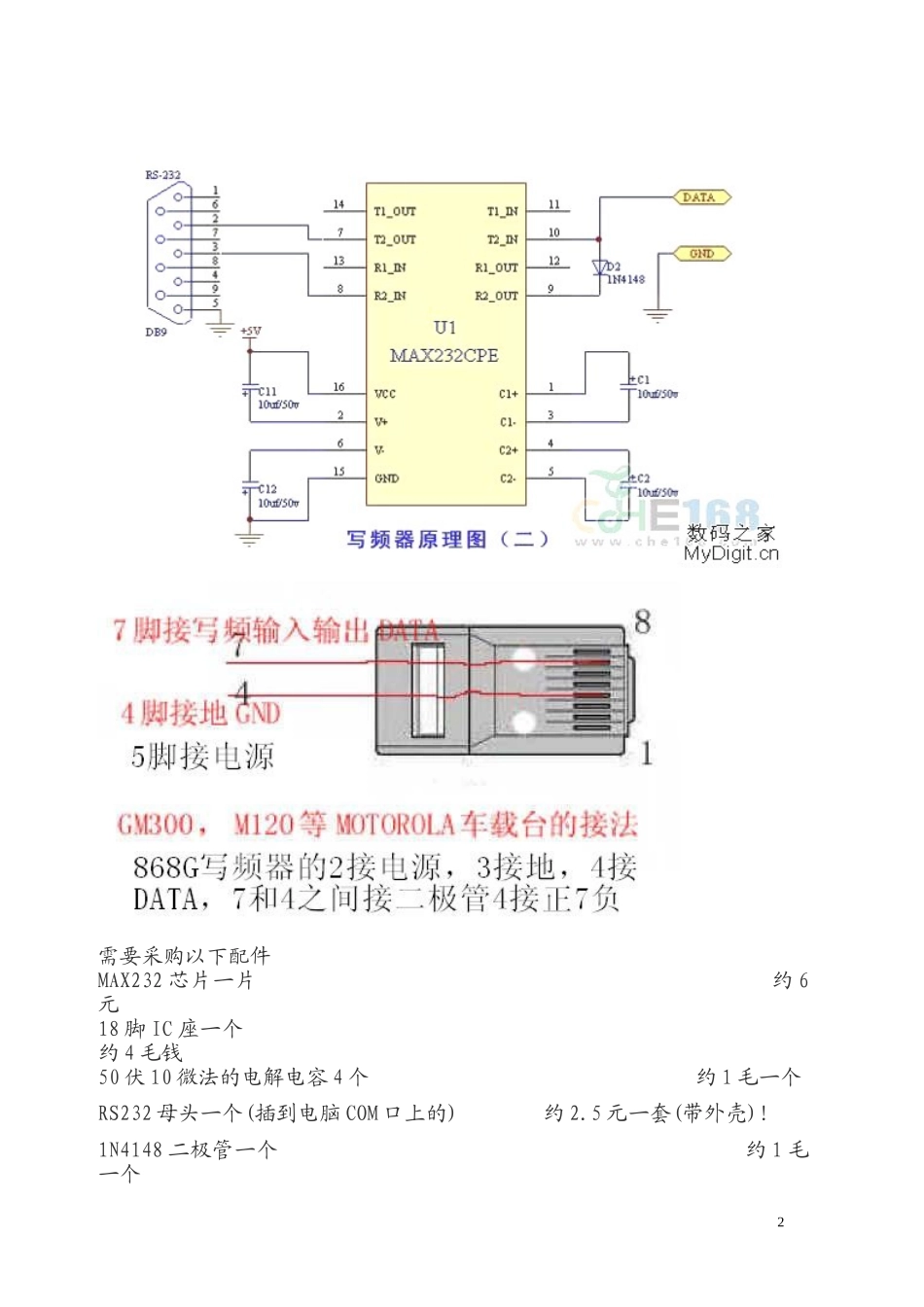

各种写频器制作电路其实给对讲机写频时，写频器起到的作用就是对电平的转换,通俗点讲就是把电脑发出的信息转换成对讲机能读懂的信息,就如翻译一样.下面我们来看看两张写频器的电路图，这两个图都是用了MAX232这个电脑串口电平转换专用芯片，它有着兼容性好、稳定性好、外围电路简单、容易制作等优点。图一：这个是给部分要接4条线的手台、车台写频的电路。如TK3107等要接TXD（发送）、RXD（接收）、GEN（接地）、+5V，这四条线的机器。图二：这个是写需要接DATA（总线）、GEN（接地）、+5V这三条线的机器，如GP88、GP88S等。（其中发射和接收就用一个二极管或者三极管进行切换）1需要采购以下配件MAX232芯片一片约6元18脚IC座一个约4毛钱50伏10微法的电解电容4个约1毛一个RS232母头一个(插到电脑COM口上的)约2.5元一套(带外壳)!1N4148二极管一个约1毛一个2USB延长线一条（1.5米或者更长）约2元一条万能板一小块（半个巴掌大足够）约1块钱便宜的配件可以多买几个，以备掉了、坏了或者猫叼了、狗啃了等等，呵呵！！（以上价格是本地的零售价格，也许和你们当地有差异，但出入不大，小心上JS的当。）同时自己还需要准备些工具如烙铁，焊锡，松香，起子等工具和材料。关于芯片等配件的引脚请看下面的几张图片，只要细心的对照着焊接，不出错的话不用调试（也没有什么调试的）就可以使用。这个就是"传说"中的MAX232芯片啦制作过程：取USB延长线，剪掉母头（就是不能插进电脑USB口的那头），然后在距离公头（当然是剩下的那头啦）约20厘米的地方也剪掉，剩余下来的那段4芯线就用作连接写频器和RS232插头之间的导线咯。下一步就是先把IC座焊在万能板上，然后再焊接外围的4个电容和二极管，接好导线，最后把MAX232芯片插上就可以了。我这里考虑用IC座的原因是防止搞错脚位而多次拆焊IC导致损坏，而且芯片日后还可以拔下用于其他电路中。如果你认为不需要这样做的话也可以省掉IC座而直接把芯片焊在电路板上。大家如果用IC座的话仔细看座子上的一头是不是有个半圆形的小缺口,这个是和芯片上那个缺口对应的(注意看我上面的MAX232那张图画红圈的地方).这个就是用来标记方向的,以防将芯片插反,大家做的时候注意一下就好.如果实在不懂得焊接就找个朋友代劳吧，毕竟是个非常简单的电路，很容易搞掂的。还要说明一点，+5V电源取自USB口，就是用刚才剪下来的那段约20厘3米长的公头线，把里面红色的那根导线与写频器的+5V相连接就可以了，UBS口的其他几根千万别接，也别让他们之间短路，包好就行，否则USB口烧掉了别怪我。4摩托P200图纸5VX-7R写频器，电路中R1=4.3KR2=3K，，R1就用了4.7K的，R2用2.7k、3k、3.3k都实验过，均可正常使用。写频时要开机的，不过是连上电脑和运行写频软件后按F+poweron，执行读6和执行写时要按不同的键，按“BAND”机器就会TX发出数据给电脑，按“V/M”是RX从电脑读入数据。M'H9d78`F7*[aY248%b9t1011121314151617181920
