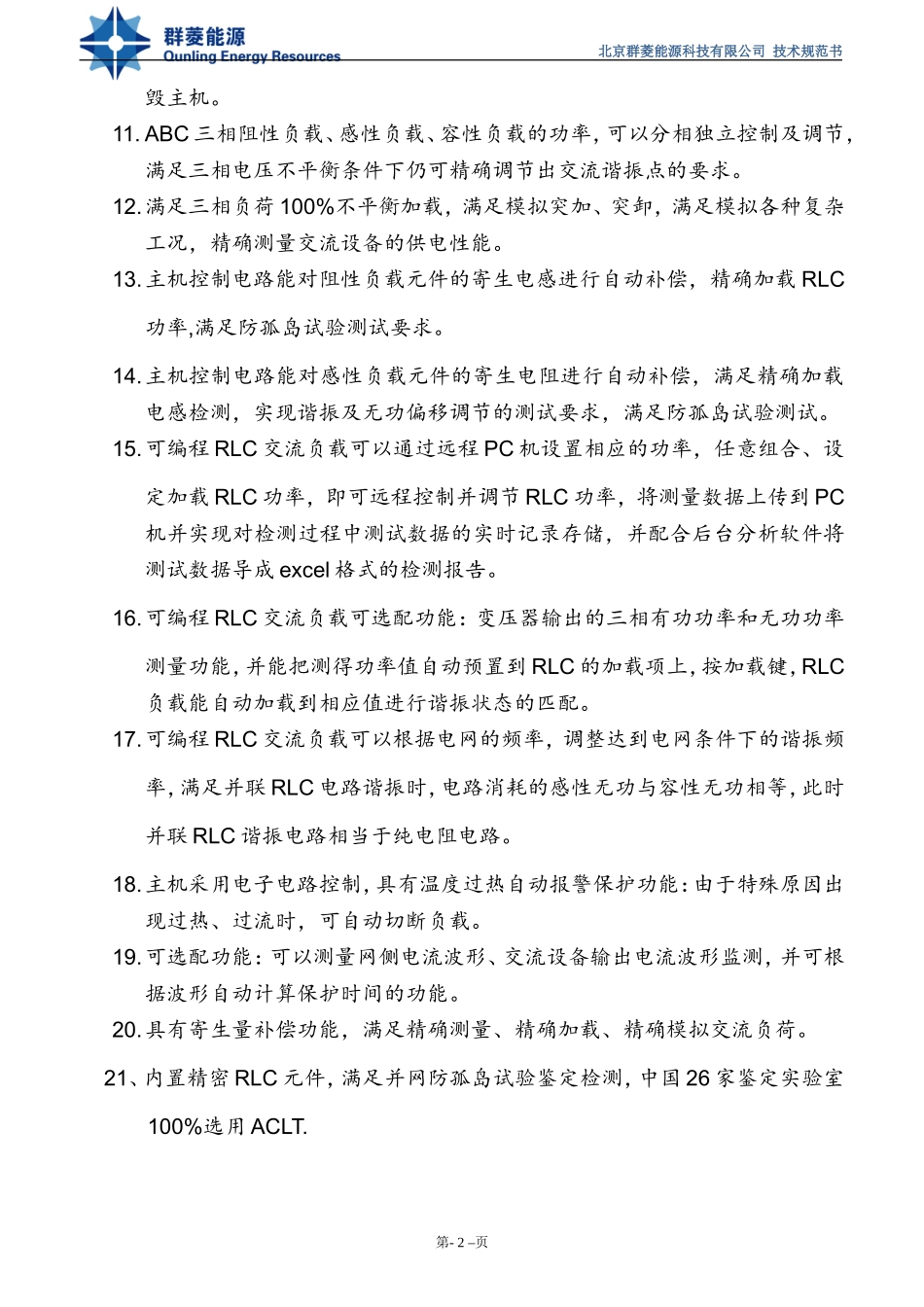

北京群菱能源科技有限公司技术规范书可编程RLC交流负载一、ACLT-3880H主要功能1.可编程RLC交流负载的RLC负载分别装有智能加载控制板，能根据主机的命令，加载每一相的各种RLC功率模块。2.可编程RLC交流负载内置有多通道的电气采集器，能够精确测量三相RLC各个通道的电压、电流、有功功率、无功功率等电气参数。3.可编程RLC交流负载可以预先设置每一相计划加载R、L、C功率，具备自动加载测量。4.可编程RLC交流负载内置精密可编程RLC负载，是由连续可调电阻、电感、电容负载系统、电气参数测试系统、自动控制系统、软件分析系统组成。5.可编程RLC交流负载内置电感采用磁路式可控式的负载电感负载元件，满足线电压400V/50Hz（相电压230V/50Hz）工况下0.01kVA功率调节要求，确保长时间加载测试过程中电感功率不发生变化，不会影响谐振点使其偏移。6.新型功耗组件，功率密度高，无红热现象，阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移。7.阻性加载功率、感性加载功率、容性加载功率分相分别独立显示，交流谐振点各参数直接显示于控制面板上，RLC负载加载成功后有指示灯提示。8.可编程RLC交流负载内置的阻性负载、感性负载及容性负载最小标准功率为0.001kVA，步进幅度0.001kVA，负荷功率连续可调。9.内置电容采用标准CBB电容元件，满足线电压400V/50Hz（相电压230V/50Hz）工况下0.001kvar功率调节要求，确保长时间加载测试过程中电容功率不发生变化，不会影响谐振点使其偏移。10.可编程RLC交流负载内置电容负载每一支路必须增加有防短路专用保护电路模块，避免电容器元件在测试过程及加载开关闭合瞬间发生短路而烧第-1–页北京群菱能源科技有限公司技术规范书毁主机。11.ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下仍可精确调节出交流谐振点的要求。12.满足三相负荷100%不平衡加载，满足模拟突加、突卸，满足模拟各种复杂工况，精确测量交流设备的供电性能。13.主机控制电路能对阻性负载元件的寄生电感进行自动补偿，精确加载RLC功率,满足防孤岛试验测试要求。14.主机控制电路能对感性负载元件的寄生电阻进行自动补偿，满足精确加载电感检测，实现谐振及无功偏移调节的测试要求，满足防孤岛试验测试。15.可编程RLC交流负载可以通过远程PC机设置相应的功率，任意组合、设定加载RLC功率，即可远程控制并调节RLC功率，将测量数据上传到PC机并实现对检测过程中测试数据的实时记录存储，并配合后台分析软件将测试数据导成excel格式的检测报告。16.可编程RLC交流负载可选配功能：变压器输出的三相有功功率和无功功率测量功能，并能把测得功率值自动预置到RLC的加载项上，按加载键，RLC负载能自动加载到相应值进行谐振状态的匹配。17.可编程RLC交流负载可以根据电网的频率，调整达到电网条件下的谐振频率，满足并联RLC电路谐振时，电路消耗的感性无功与容性无功相等，此时并联RLC谐振电路相当于纯电阻电路。18.主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过热、过流时，可自动切断负载。19.可选配功能：可以测量网侧电流波形、交流设备输出电流波形监测，并可根据波形自动计算保护时间的功能。20.具有寄生量补偿功能，满足精确测量、精确加载、精确模拟交流负荷。21、内置精密RLC元件，满足并网防孤岛试验鉴定检测，中国26家鉴定实验室100%选用ACLT.第-2–页北京群菱能源科技有限公司技术规范书二、ACLT-3880H技术参数1.容性负载C：1var-283kvar单相三相连续可调；2.各功率档位标称电压：三相AC400V/50Hz或单相AC230/50Hz；3.有功功率测量范围：0-300kW，功率测量精度为±0.5%、功率分辨率为0.01kW；4.无功功率测量范围：0-300kvar，功率测量精度为±0.5%、功率分辨率为0.01kvar；5.设备工作电源：交流220V/50Hz；6.外观尺寸（mm）：1400*2330*2100mm，重量：大约1500kg。7.可编程RLC交流负载阻性负载、感性负载、容性负载都可以连续可调，最小步进幅度0.001kVA。8.阻性负载R：1W-283kW单相三相连续可调；9.感性负载L：1VA-283kVA单相三相连续可调；10.设备的接线方式：三相...
