电动机正反转电路VIP免费

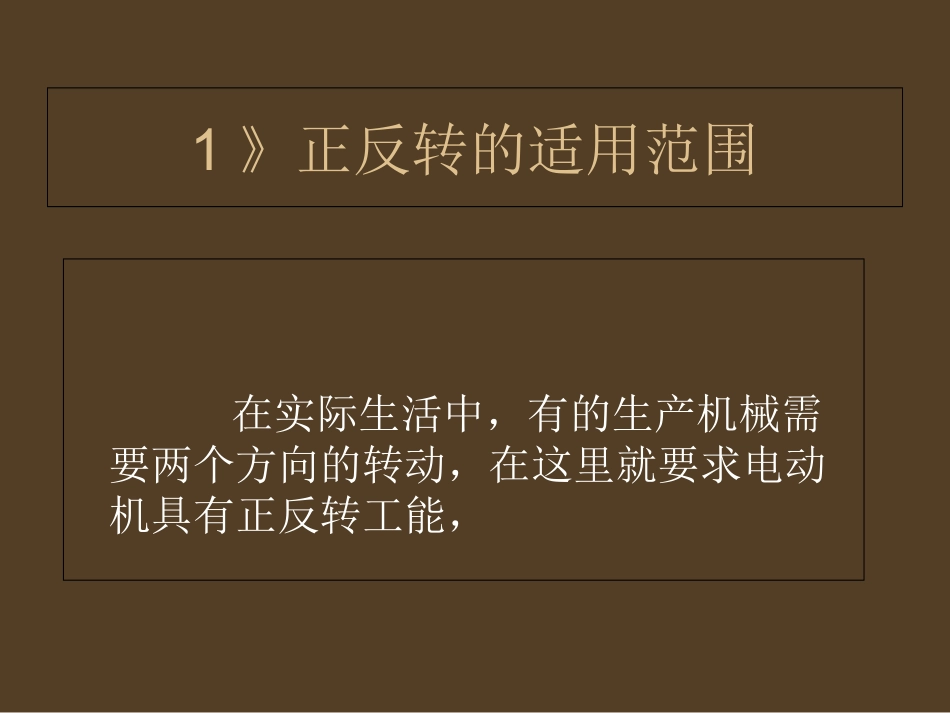

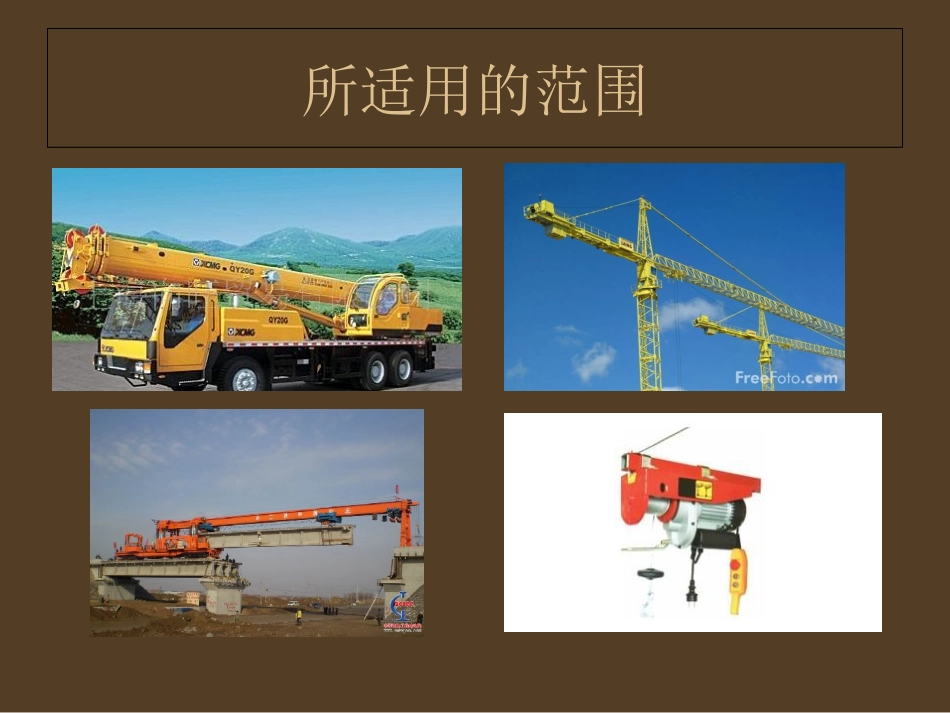

1》正反转的适用范围在实际生活中，有的生产机械需要两个方向的转动，在这里就要求电动机具有正反转工能，所适用的范围完成这项任务的方法•在电工基础课程的学习中，就已经知道若果电动机绕组换接三根电源相线之间任意两根（改变电源相序）。旋转磁场方向将于原方向相反，它所拖动的转子转向也相反，这样就可以实现电机反转。2》了解正反转电路中所用的元器件•在正反转电路中，我们会用到转换开关、按钮开关、熔断器、交流接触器、热继电器、电机转换开关（组合开关）•简介：•转换开关又称组合开关，与刀开关的操作不同，它是左右旋转的平面操作。转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点，多用于机床电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。转换开关同样也有单极、双极和三极。表示符号QS•结构原理：转换开关的接触系统是由数个装嵌在绝缘壳体内的静触头座和可动支架中的动触头构成。动触头是双断点对接式的触桥，在附有手柄的转轴上，随转轴旋至不同位置使电路接通或断开。定位机构采用滚轮卡棘轮结构，配置不同的限位件，可获得不同档位的开关。转换开关由多层绝缘壳体组装而成，可立体布置，减小了安装面积，结构简单、紧凑，操作安全可靠。•主要用途：转换开关可作为电路控制开关、测试设备开关、电动机控制开关和主令控制开关，及电焊机用转换开关等。转换开关一般应用于交流50HZ，电压至380V及以下，直流电压220V及以下电路中转换电气控制线路和电气测量仪表。例如常用LW5/YH2/2型转换开关常用于转换测量三相电压使用。型号：按钮开关•按钮开关（英文名称：push-buttonswitch）是指利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。表示符号SB基本介绍：按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮，两对触点同时动作，常闭触点断开，常开触点闭合。为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色以示区别，其颜色有红、绿、黑、黄、蓝、白等。如，红色表示停止按钮，绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量，在产品说明书中都有详细说明。按钮开关的原理：•按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。•按钮不受外力作用（即静态）时触头的分合状态，分为启动按钮（即常开按钮）、停止按钮（即常闭按钮）和复合按钮（即常开、常闭触头组合为一体的按钮）。对启动按钮而言，按下按钮帽时触头闭合，松开后触头自动断开复位；停止按钮则相反，按下按扭帽时触头分开，松开后触头自动闭合复位。复合按钮是按下按钮帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合；当松开按钮帽时，则常开常开触头先分断复位后，常开触头再闭合复位。型号熔断器•熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。表示符号FU熔断器的分类•熔断器根据使用电压可分为高压熔断器和低压熔断器。•根据保护对象可分为保护变...
