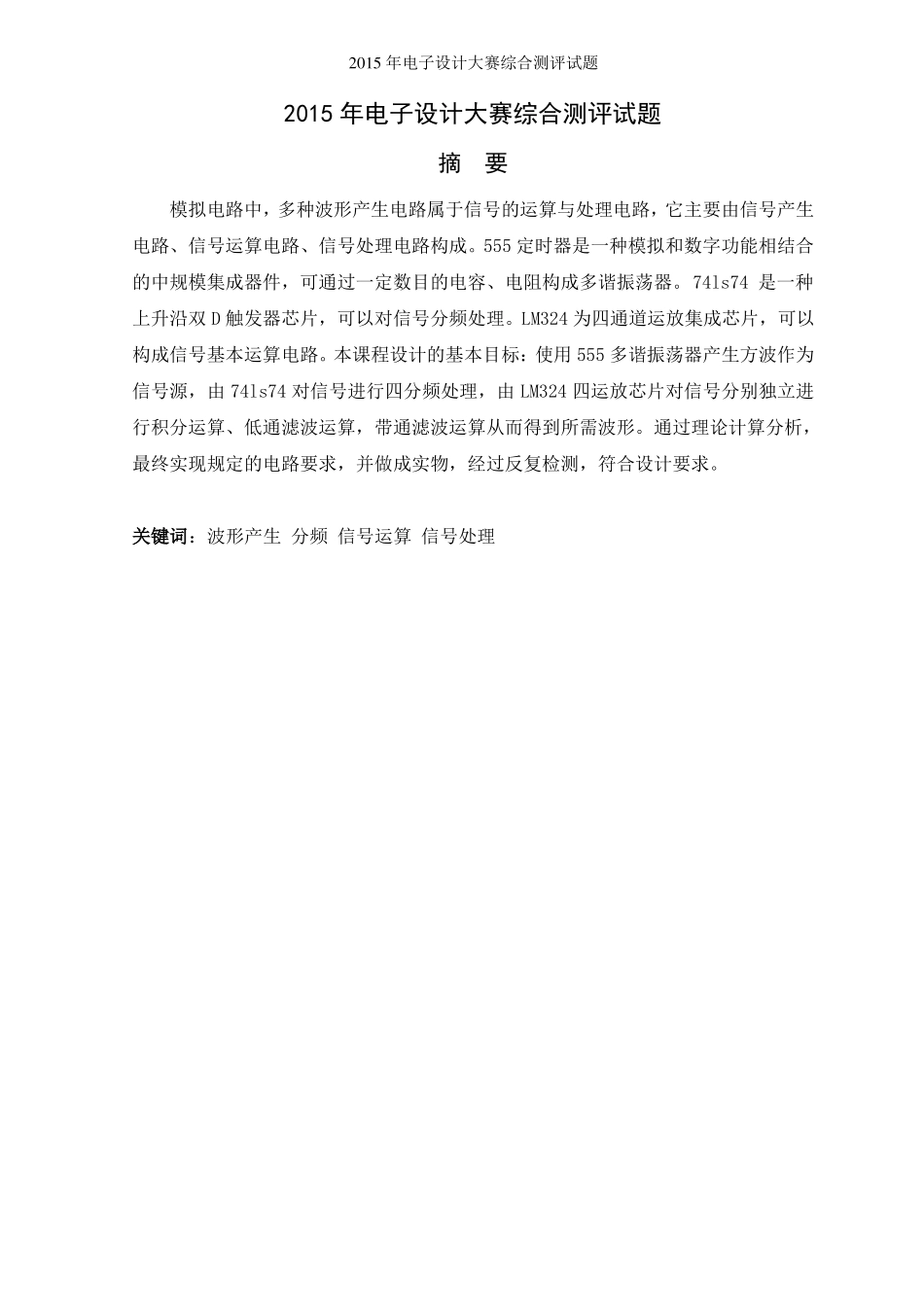

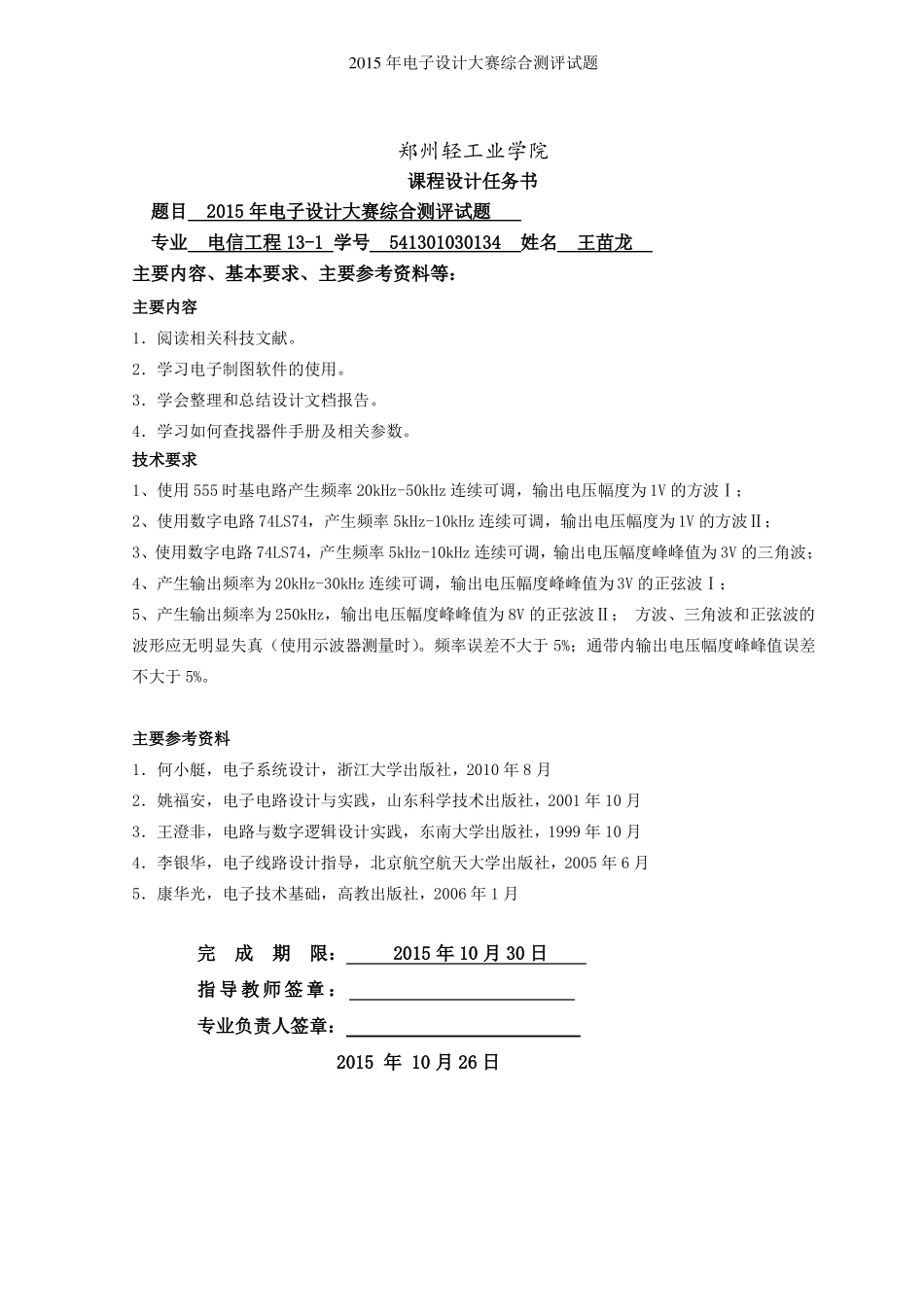

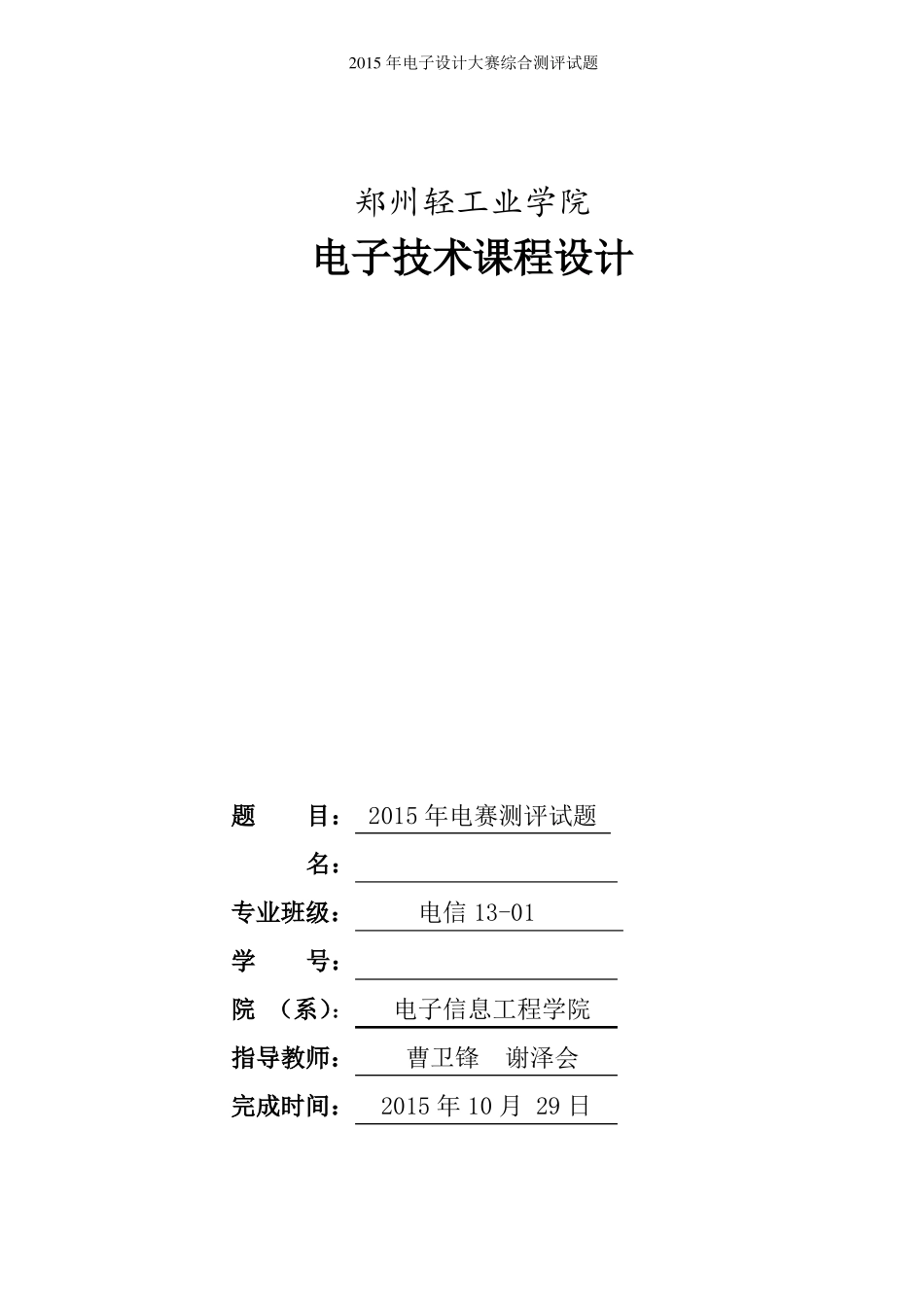

2015 年电子设计大赛综合测评试题郑州轻工业学院电子技术课程设计题目：名：专业班级：学号：院 （系）：指导教师：完成时间： 2015 年电赛测评试题电信 13-01 电子信息工程学院曹卫锋谢泽会 2015 年 10 月 29 日2015 年电子设计大赛综合测评试题郑州轻工业学院课程设计任务书题目 2015 年电子设计大赛综合测评试题专业电信工程 13-1 学号 541301030134姓名王苗龙主要内容、基本要求、主要参考资料等：主要内容1．阅读相关科技文献。2．学习电子制图软件的使用。3．学会整理和总结设计文档报告。4．学习如何查找器件手册及相关参数。技术要求1、使用 555 时基电路产生频率 20kHz-50kHz 连续可调，输出电压幅度为 1V 的方波Ⅰ；2、使用数字电路 74LS74，产生频率 5kHz-10kHz 连续可调，输出电压幅度为 1V 的方波Ⅱ；3、使用数字电路 74LS74，产生频率 5kHz-10kHz 连续可调，输出电压幅度峰峰值为 3V 的三角波；4、产生输出频率为 20kHz-30kHz 连续可调，输出电压幅度峰峰值为 3V 的正弦波Ⅰ；5、产生输出频率为 250kHz，输出电压幅度峰峰值为 8V 的正弦波Ⅱ； 方波、三角波和正弦波的波形应无明显失真（使用示波器测量时）。频率误差不大于 5%；通带内输出电压幅度峰峰值误差不大于 5%。主要参考资料1．何小艇，电子系统设计，浙江大学出版社，2010 年 8 月2．姚福安，电子电路设计与实践，山东科学技术出版社，2001 年 10 月3．王澄非，电路与数字逻辑设计实践，东南大学出版社，1999 年 10 月4．李银华，电子线路设计指导，北京航空航天大学出版社，2005 年 6 月5．康华光，电子技术基础，高教出版社，2006 年 1 月完成期限： 2015 年 10 月 30 日指 导 教 师 签 章 ：专业负责人签章：2015 年 10 月 26 日2015 年电子设计大赛综合测评试题2015 年电子设计大赛综合测评试题摘要模拟电路中，多种波形产生电路属于信号的运算与处理电路，它主要由信号产生电路、信号运算电路、信号处理电路构成。555 定时器是一种模拟和数字功能相结合的中规模集成器件，可通过一定数目的电容、电阻构成多谐振荡器。74ls74 是一种上升沿双 D 触发器芯片，可以对信号分频处理。LM324 为四通道运放集成芯片，可以构成信号基本运算电路。本课程设计的基本目标：使用 555 多谐振荡器产生方波作为信号源，由 74ls74 对信号进行四分频处理，由 LM324 四运放芯片对信号分别独立...
