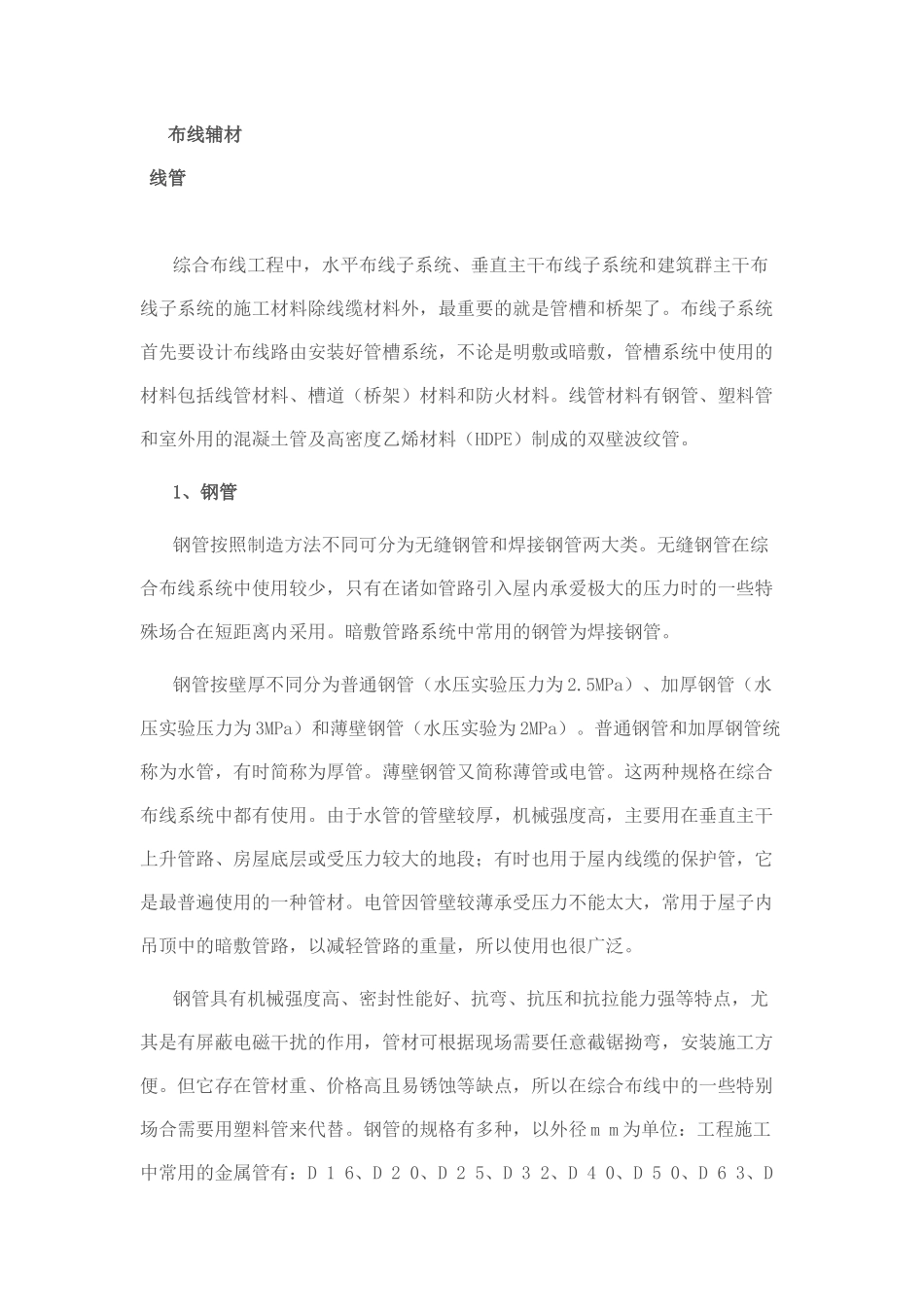

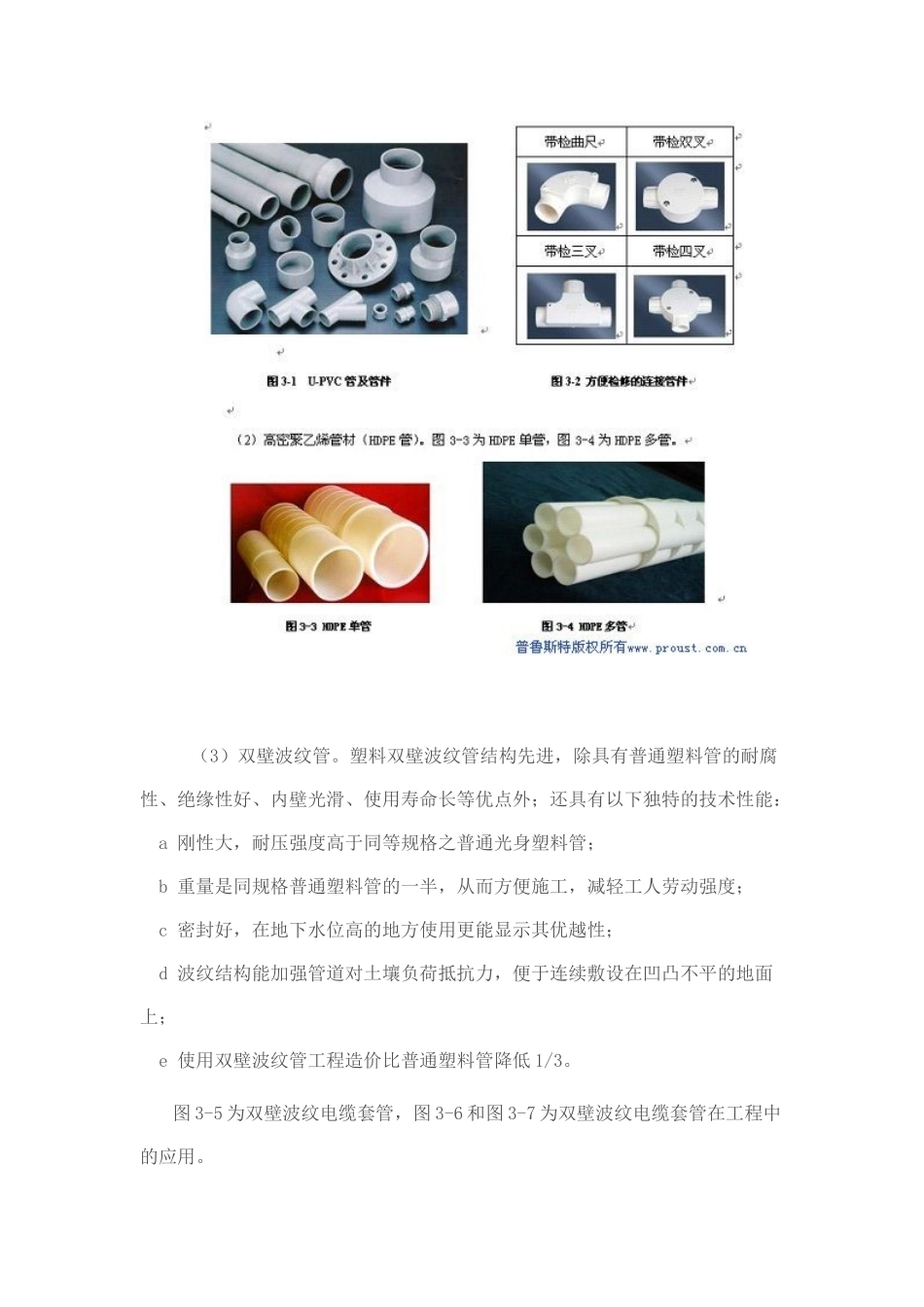

布线辅材线管综合布线工程中，水平布线子系统、垂直主干布线子系统和建筑群主干布线子系统的施工材料除线缆材料外，最重要的就是管槽和桥架了。布线子系统首先要设计布线路由安装好管槽系统，不论是明敷或暗敷，管槽系统中使用的材料包括线管材料、槽道（桥架）材料和防火材料。线管材料有钢管、塑料管和室外用的混凝土管及高密度乙烯材料（HDPE）制成的双壁波纹管。1、钢管钢管按照制造方法不同可分为无缝钢管和焊接钢管两大类。无缝钢管在综合布线系统中使用较少，只有在诸如管路引入屋内承爱极大的压力时的一些特殊场合在短距离内采用。暗敷管路系统中常用的钢管为焊接钢管。钢管按壁厚不同分为普通钢管（水压实验压力为2.5MPa）、加厚钢管（水压实验压力为3MPa）和薄壁钢管（水压实验为2MPa）。普通钢管和加厚钢管统称为水管，有时简称为厚管。薄壁钢管又简称薄管或电管。这两种规格在综合布线系统中都有使用。由于水管的管壁较厚，机械强度高，主要用在垂直主干上升管路、房屋底层或受压力较大的地段；有时也用于屋内线缆的保护管，它是最普遍使用的一种管材。电管因管壁较薄承受压力不能太大，常用于屋子内吊顶中的暗敷管路，以减轻管路的重量，所以使用也很广泛。钢管具有机械强度高、密封性能好、抗弯、抗压和抗拉能力强等特点，尤其是有屏蔽电磁干扰的作用，管材可根据现场需要任意截锯拗弯，安装施工方便。但它存在管材重、价格高且易锈蚀等缺点，所以在综合布线中的一些特别场合需要用塑料管来代替。钢管的规格有多种，以外径mm为单位：工程施工中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。在金属管内穿线比线槽布线难度更大一些，在选择金属管时要注意管径选择大一点，一般管内填充物占30％左右，以便于穿线。金属管还有一种是软管(俗称蛇皮管)，供弯曲的地方使用。2、塑料管塑料管是由树脂、稳定剂、润滑剂及填加剂配制挤塑成型。目前用于电信线缆护套管的主要有以下产品：聚氯乙烯管材（PVC-U管）、高密聚乙烯管材（HDPE管）、双壁波纹管、子管、铝塑复合管、硅芯管和混凝土管等。综合布线系统中通常采用的是软、硬聚氯乙烯管，且是内、外壁光滑的实壁塑料管。室外的建筑群主干布线子系统采用地下通信电缆管道时，其管材除主要选用混凝土管（又称水泥管）外，目前较多采用的是内外壁光滑的软、硬质聚氯乙烯实壁塑料管（PVC-U）和内壁光滑、外壁波纹的高密度聚乙烯管（HDPE）双壁波纹管，有时也采用高密度聚乙烯（HDPE）的硅芯管。由于软、硬质聚氯乙烯管具有阻燃性能，对综合布线系统防火极为有利。此外，在有些软聚氯乙烯实壁塑料管使用场合中，有时也采用低密度聚乙烯光壁（LDPE）子管。（1）聚氯乙烯管材（PVC-U管）。是综合布线工程中使用最多的一种塑料管，管长通常为4米、5.5米或6米，PVC管具有优异的耐酸、耐碱、耐腐蚀性，耐外压强度、耐冲击强度等都非常高，具有优异的电气绝缘性能，适用于各种条件下的电线、电缆的保护套管配管工程。图3-1是U-PVC管及管件。图3-2是方便检修的连接管件。（3）双壁波纹管。塑料双壁波纹管结构先进，除具有普通塑料管的耐腐性、绝缘性好、内壁光滑、使用寿命长等优点外；还具有以下独特的技术性能：a刚性大，耐压强度高于同等规格之普通光身塑料管；b重量是同规格普通塑料管的一半，从而方便施工，减轻工人劳动强度；c密封好，在地下水位高的地方使用更能显示其优越性；d波纹结构能加强管道对土壤负荷抵抗力，便于连续敷设在凹凸不平的地面上；e使用双壁波纹管工程造价比普通塑料管降低1/3。图3-5为双壁波纹电缆套管，图3-6和图3-7为双壁波纹电缆套管在工程中的应用。（5）铝塑复合管。铝塑复合管是近年业广泛使用的一种新的塑料材料，它是以焊接管为中间层，内外层均为聚乙烯，聚乙烯与铝管之间以高分子热熔胶粘全，经复合挤出成型的一种新型复合管材。它的结构见图3-9，铝塑复合管综合了塑料管和金属管各自的优点：具有良好的导热性能，可以消除塑料的热能积聚，形成纵向散热带，以增加管的耐热能力；铝合金管良好的塑性变形能力，能吸收塑料管弯曲时反弹能量，使复合管能在大于5D半径范围内...
