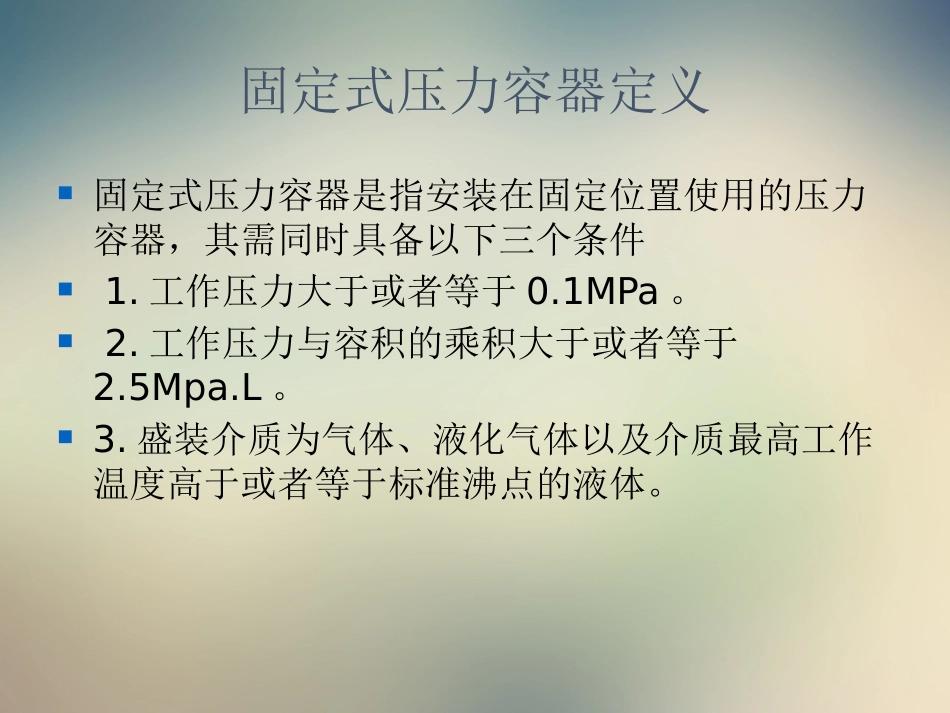

October24,2024非标容器塔器制造检验标准及装配工艺固定式压力容器定义固定式压力容器是指安装在固定位置使用的压力容器，其需同时具备以下三个条件1.工作压力大于或者等于0.1MPa。2.工作压力与容积的乘积大于或者等于2.5Mpa.L。3.盛装介质为气体、液化气体以及介质最高工作温度高于或者等于标准沸点的液体。压力容器简介压力容器为特种设备，其设计、制造和验收必须符合国家标准、行业标准或企业标准的要求，压力容器多用于化工行业、电站锅炉行业，承受高温高压，介质多为有毒物质，且易燃易爆，一旦发生事故就会造成严重的后果。所以我们要认识到压力容器产品制造的重要性、严肃性，严格按标准制作。压力容器制造单位必须持有压力容器制造许可证，有效期为四年，我厂持有A1、A2、A3制造许可证，制造许可级别共分为A、B、C、D四个，现简单介绍如下：A级：A1超高压容器、高压容器；A2第三类低中压容器；A3球形储罐现场组焊成球壳板制造；A4非金属压力容器；A5医用氧舱B级：B1无缝气瓶；B2焊接气瓶；B3特种气瓶C级：C1铁路罐车；C2汽车罐车或无管拖车；C3罐或集装箱D级：D1一类压力容器；D2二类低中压压力容器一、压力容器分类压力容器种类较多1、按设计压力分为：(1)低压容器（L）0.1MPa≤P＜1.6MPa(2)中压容器（M）1.6MPa≤P＜10MPa(3)高压容器（H）10MPa≤P＜100MPa(4)超高压容器（U）P≥100MPa2、按压力容器在生产工艺过程中的作用原理分为：（1）反应压力容器（R）：主要是用于完成介质的物理、化学反应的容器，如：反应器，分解塔，合成塔等（2）换热压力容器（E）：主要用于完成介质的热量交换的压力容器，如：管壳式余热锅炉，换热器，冷却器等（3）分离压力容器（S）：主要用于完成介质的流体压力平衡缓和气体净化分离的压力容器，如：分离器过滤器，缓冲罐，吸收塔，汽提塔，除氧器等（4）储存压力容器（C，球罐代号为B）：主要用于储存，盛装气体，液体液化气体等介质的压力容器，如球形储罐，20m3空气储罐，150m3液化气罐3、按安装方式分为：（1）立式容器（2）卧室容器二、压力容器本体主要受压元件介绍1.压力容器本体界定范围（1）压力容器与外部管道或者装置焊接连接的第一道环向接头的坡口面、螺纹连接的第一个螺纹接头端面、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面。（2）压力容器开孔部分的承压盖及其紧固件。（3）非受压元件与压力容器的连接焊缝。压力容器本体主要受压元件是压力容器最重要的部件，是承受压力的部件，也是压力容器制作主要控制对象。1、主要受压元件，示意图如下：a、筒体；由钢板卷制焊接而成b、封头；用钢板下料后压制而成，对于普通材料的封头直接在封头厂采购成品，但是特殊材质如复合板等封头，采购钢板下料后由封头厂压制。对于直径较小封头采用图一所示，对于大直径封头，采用瓜瓣结构，如图二所示：••C、人孔盖、人孔法兰、人孔接管d.膨胀节e.设备法兰f、球罐的球壳板g、换热器的管板和换热管h、M36以上的设备主螺栓及公称直径大于250mm的接管和法兰主要受压元件是压力容器制作的重点，我厂对主要受压元件制造的控制采用工艺过程卡，一件一卡。•筒节工艺过程卡，每节筒体一张•封头工艺过程卡，每个封头一张•人孔工艺过程卡，每个人孔一张•DN≥250接管工艺过程卡，每个接管一张过程卡中的每道工序应由操作者填写,检查员一栏不带C、H的工序由兼职检查员填写，其余的由于检查员或其它有资质人员填写。三、压力容器制作工艺流程介绍原材料入厂检验→排版→下料→开坡口→拼板焊接→滚圆→纵缝焊接→回圆→环缝组对→环缝焊接→无损检测→号线开孔→配件组对→配件焊接→无损检测→整体尺寸外观检查→补强圈致密性试验→热处理→水压试验→除锈喷漆→包装运输四、压力容器相关标准介绍压力容器的相关标准非常多，从设计、材料、制造检验、焊接、无损检测、水压试验到油漆、包装运输等等；有国标（GB），机械部标准（JB），化工部标准（HG），石化标准（SH），能源部标准（NB）等，还有企业标准如哈锅、东锅等等。压力容器制造常用的标准如下：1、固定式压力容器安...
