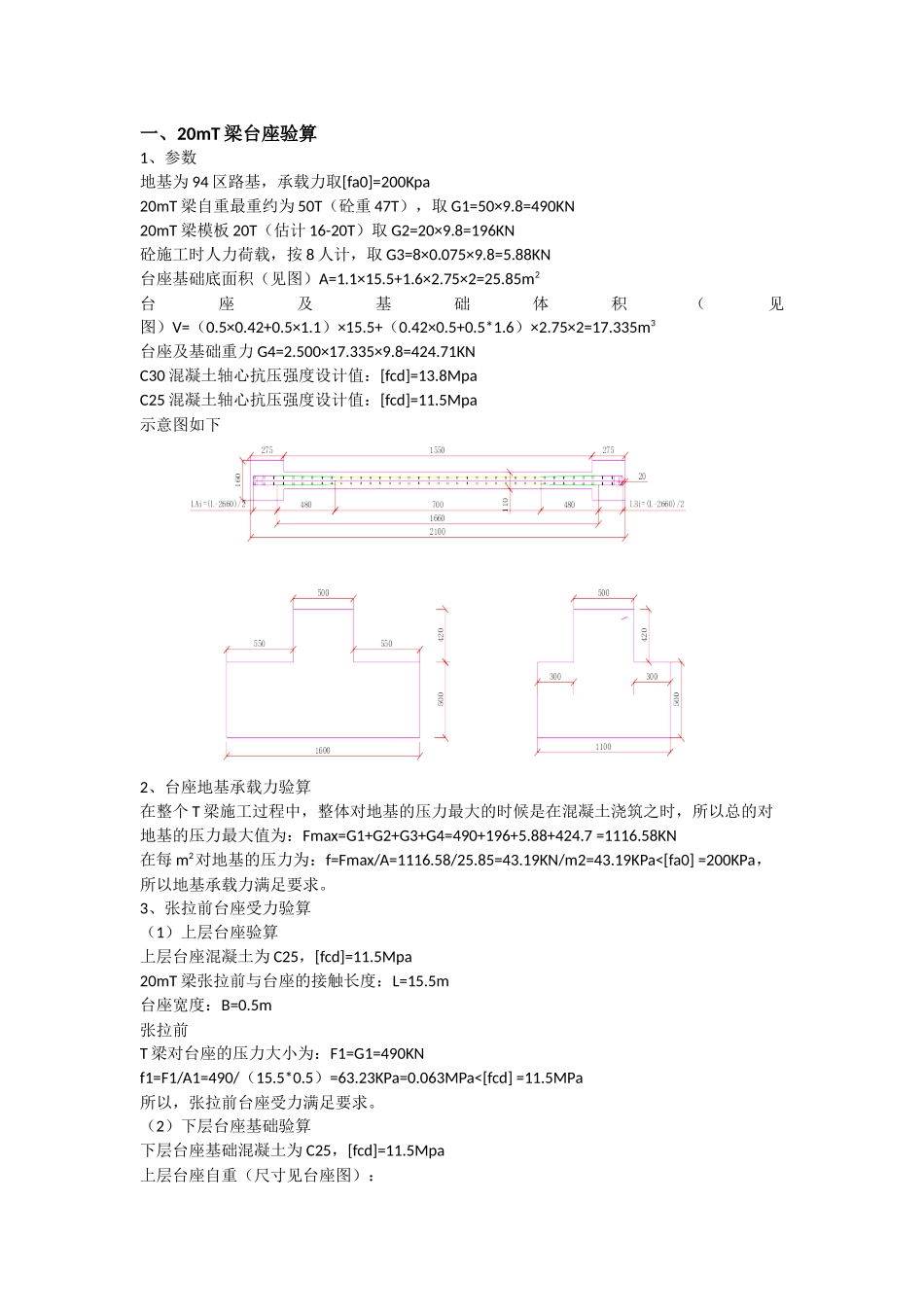

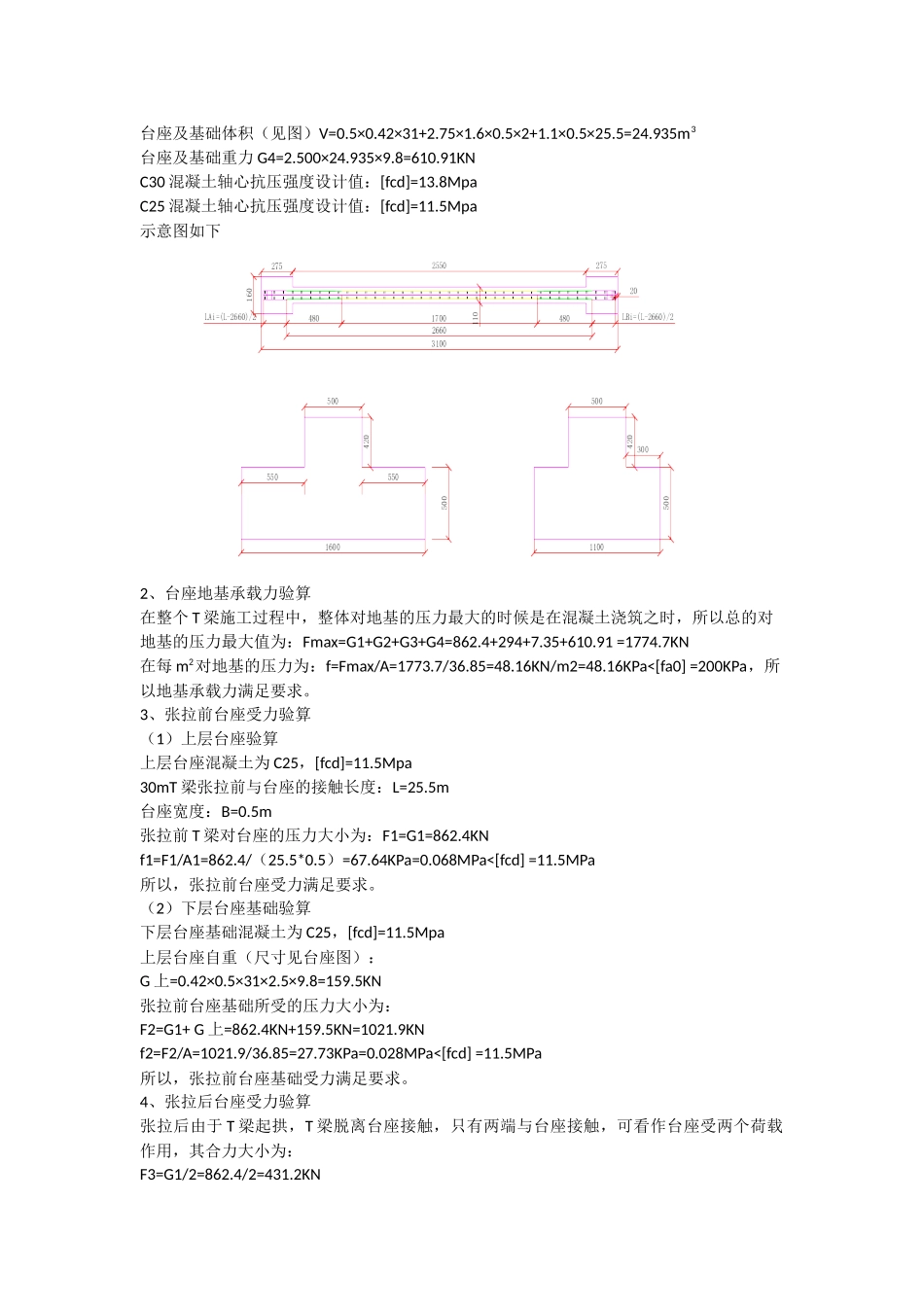

一、20mT梁台座验算1、参数地基为94区路基，承载力取[fa0]=200Kpa20mT梁自重最重约为50T（砼重47T），取G1=50×9.8=490KN20mT梁模板20T（估计16-20T）取G2=20×9.8=196KN砼施工时人力荷载，按8人计，取G3=8×0.075×9.8=5.88KN台座基础底面积（见图）A=1.1×15.5+1.6×2.75×2=25.85m2台座及基础体积（见图）V=（0.5×0.42+0.5×1.1）×15.5+（0.42×0.5+0.5*1.6）×2.75×2=17.335m3台座及基础重力G4=2.500×17.335×9.8=424.71KNC30混凝土轴心抗压强度设计值：[fcd]=13.8MpaC25混凝土轴心抗压强度设计值：[fcd]=11.5Mpa示意图如下2、台座地基承载力验算在整个T梁施工过程中，整体对地基的压力最大的时候是在混凝土浇筑之时，所以总的对地基的压力最大值为：Fmax=G1+G2+G3+G4=490+196+5.88+424.7=1116.58KN在每m2对地基的压力为：f=Fmax/A=1116.58/25.85=43.19KN/m2=43.19KPa<[fa0]=200KPa，所以地基承载力满足要求。3、张拉前台座受力验算（1）上层台座验算上层台座混凝土为C25，[fcd]=11.5Mpa20mT梁张拉前与台座的接触长度：L=15.5m台座宽度：B=0.5m张拉前T梁对台座的压力大小为：F1=G1=490KNf1=F1/A1=490/（15.5*0.5）=63.23KPa=0.063MPa<[fcd]=11.5MPa所以，张拉前台座受力满足要求。（2）下层台座基础验算下层台座基础混凝土为C25，[fcd]=11.5Mpa上层台座自重（尺寸见台座图）：G上=0.42×0.5×21×2.5×9.8=108.045KN张拉前台座基础所受的压力大小为：F2=G1+G上=490KN+108.045KN=598.045KNf2=F2/A=598.045/25.85=23.14KPa=0.023MPa<[fcd]=11.5MPa所以，张拉前台座基础受力满足要求。4、张拉后台座受力验算张拉后由于T梁起拱，T梁脱离台座接触，只有两端与台座接触，可看作台座受两个荷载作用，其合力大小为：F3=G1/2=490/2=245KNT梁与台座的最不利接触面积为（预埋钢板面积）A2=0.5×0.5=0.25m2f3=F3/A2=245/0.25=980KPa=0.98MPa<[fcd]=11.5MPa所以，张拉后台座抗压受力满足要求。台座基础的验算同张拉前。5、存梁台座受力验算1、参数地基为94区路基且换填40cm片石垫层，承载力取[fa0]=200Kpa20mT梁自重最重约50T，取G1=50×9.8=490KN台座基础底面积（见图）A=3.5×12.1=42.35m2台座基础体积（见图）V=3.5×0.35×12.1=14.83m3台座基础重力G2=2.500×14.83×9.8=363.335KNC30混凝土轴心抗压强度设计值：[fcd]=13.8MpaC25混凝土轴心抗压强度设计值：[fcd]=11.5Mpa2、台座地基承载力验算T梁采用双层存梁，横向布置，每个台座一端共10片T梁，整体对地基的压力最大的时候为全部存满时，所以总的对地基的压力最大值为：Fmax=G1*10/2+G2=490*5+363.335=2813.335KN在每m2对地基的压力为：f=Fmax/A=2813.335/42.35=66.4KN/m2=66.4KPa<[fa0]=200KPa，所以地基承载力满足要求。3、台座基础受力验算（1）台座基础验算台座基础混凝土为C25，[fcd]=11.5Mpa20mT梁存梁台座的接触长度：L=12.1m台座接触宽度：B=0.5mT梁对台座的压力大小为：F1=G1*10/2=2450KNf1=F1/A1=2450/（12.1*0.5）=404.96KPa=0.4MPa<[fcd]=11.5MPa所以，存梁台座基础受力满足要求。二、30mT梁台座验算1、参数地基为94区路基，承载力取[fa0]=200Kpa30mT梁自重最重约为88T（砼重83T），取G1=88×9.8=862.4KN30mT梁模板30T（估计28-30T）取G2=30×9.8=294KN砼施工时人力荷载，按10人计，取G3=10×0.075×9.8=7.35KN台座基础底面积（见图）A=1.1×25.5+1.6×2.75×2=36.85m2台座及基础体积（见图）V=0.5×0.42×31+2.75×1.6×0.5×2+1.1×0.5×25.5=24.935m3台座及基础重力G4=2.500×24.935×9.8=610.91KNC30混凝土轴心抗压强度设计值：[fcd]=13.8MpaC25混凝土轴心抗压强度设计值：[fcd]=11.5Mpa示意图如下2、台座地基承载力验算在整个T梁施工过程中，整体对地基的压力最大的时候是在混凝土浇筑之时，所以总的对地基的压力最大值为：Fmax=G1+G2+G3+G4=862.4+294+7.35+610.91=1774.7KN在每m2对地基的压力为：f=Fmax/A=1773.7/36.85=48.16KN/m2=48.16KPa<[fa0]=200KPa，所以地基承载力满足要求。3、张拉前台座受力验算（1）上层台座验算上层台座混凝土为C25，[fcd]=11.5Mpa30mT梁张拉前与台座的接触长度：L=25.5m台座宽度：...
