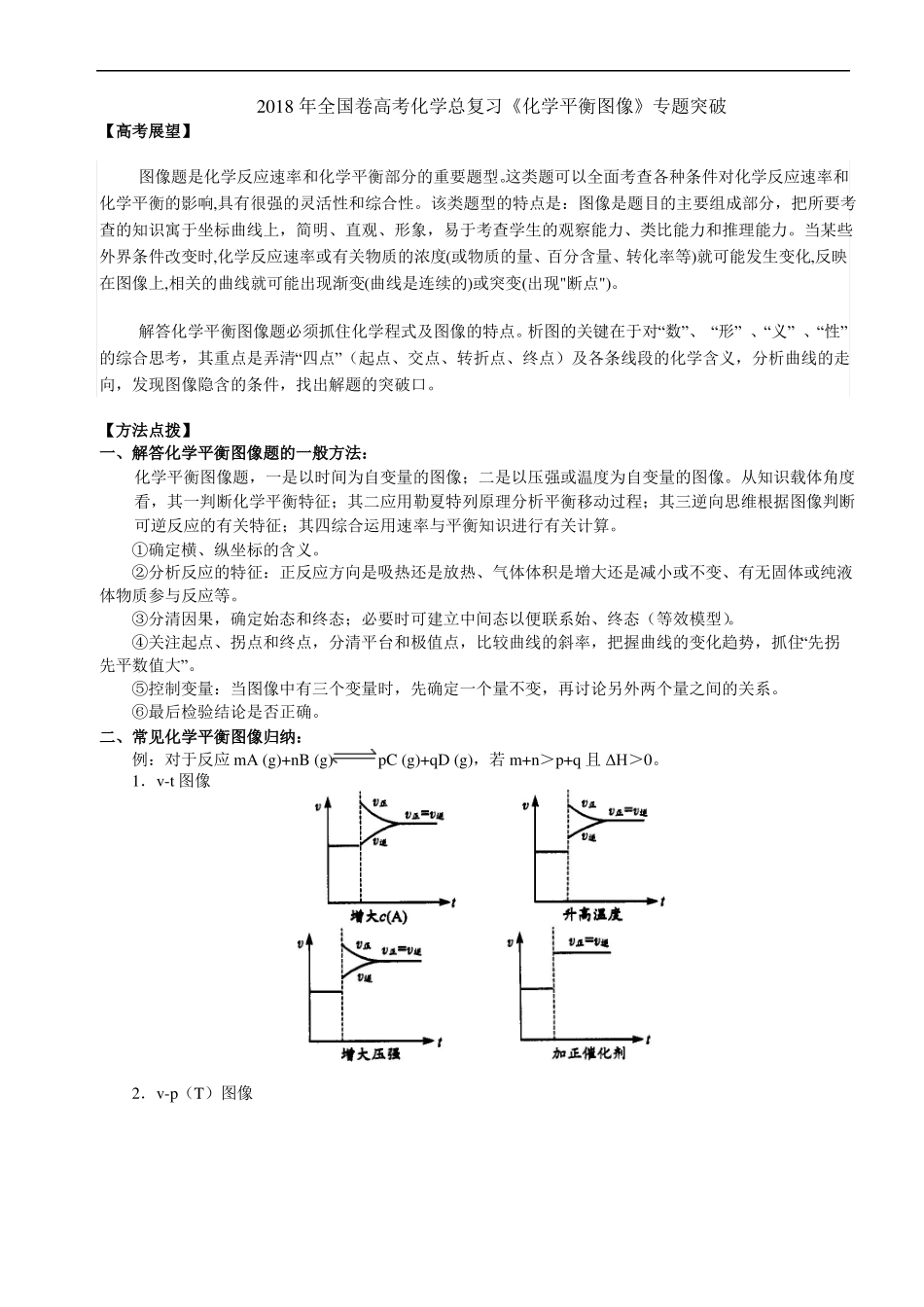

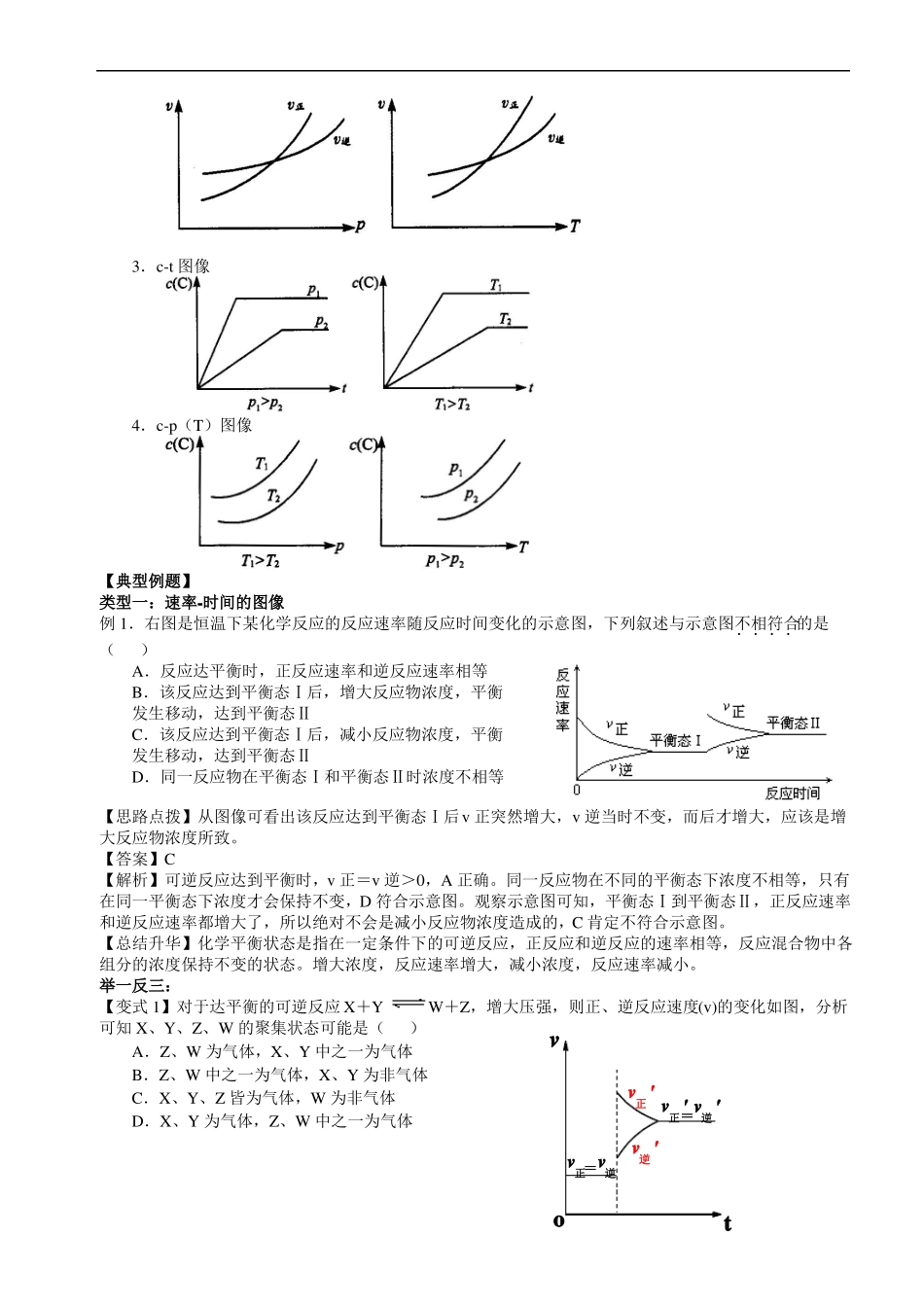

2018 年全国卷高考化学总复习《化学平衡图像》专题突破【高考展望】图像题是化学反应速率和化学平衡部分的重要题型。这类题可以全面考查各种条件对化学反应速率和化学平衡的影响,具有很强的灵活性和综合性。该类题型的特点是：图像是题目的主要组成部分，把所要考查的知识寓于坐标曲线上，简明、直观、形象，易于考查学生的观察能力、类比能力和推理能力。当某些外界条件改变时,化学反应速率或有关物质的浓度(或物质的量、百分含量、转化率等)就可能发生变化,反映在图像上,相关的曲线就可能出现渐变(曲线是连续的)或突变(出现"断点")。解答化学平衡图像题必须抓住化学程式及图像的特点。析图的关键在于对“数”、 “形” 、“义” 、“性”的综合思考，其重点是弄清“四点”（起点、交点、转折点、终点）及各条线段的化学含义，分析曲线的走向，发现图像隐含的条件，找出解题的突破口。【方法点拨】一、解答化学平衡图像题的一般方法：化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。①确定横、纵坐标的含义。②分析反应的特征：正反应方向是吸热还是放热、气体体积是增大还是减小或不变、有无固体或纯液体物质参与反应等。③分清因果，确定始态和终态；必要时可建立中间态以便联系始、终态（等效模型）。④关注起点、拐点和终点，分清平台和极值点，比较曲线的斜率，把握曲线的变化趋势，抓住“先拐先平数值大”。⑤控制变量：当图像中有三个变量时，先确定一个量不变，再讨论另外两个量之间的关系。⑥最后检验结论是否正确。二、常见化学平衡图像归纳：例：对于反应 mA (g)+nB (g)1．v-t 图像pC (g)+qD (g)，若 m+n＞p+q 且 ΔH＞0。2．v-p（T）图像3．c-t 图像4．c-p（T）图像【典型例题】类型一：速率-时间的图像例 1．右图是恒温下某化学反应的反应速率随反应时间变化的示意图，下列叙述与示意图不相符合的是．．．．（）A．反应达平衡时，正反应速率和逆反应速率相等B．该反应达到平衡态Ⅰ后，增大反应物浓度，平衡发生移动，达到平衡态ⅡC．该反应达到平衡态Ⅰ后，减小反应物浓度，平衡发生移动，达到平衡态ⅡD．同一反应物在平衡态Ⅰ和平衡态Ⅱ时浓度不相等【思路点拨】从图像可看出该反应达到平衡态Ⅰ后v 正突然增大...
