台黄线光纤进站施工措施VIP专享VIP免费

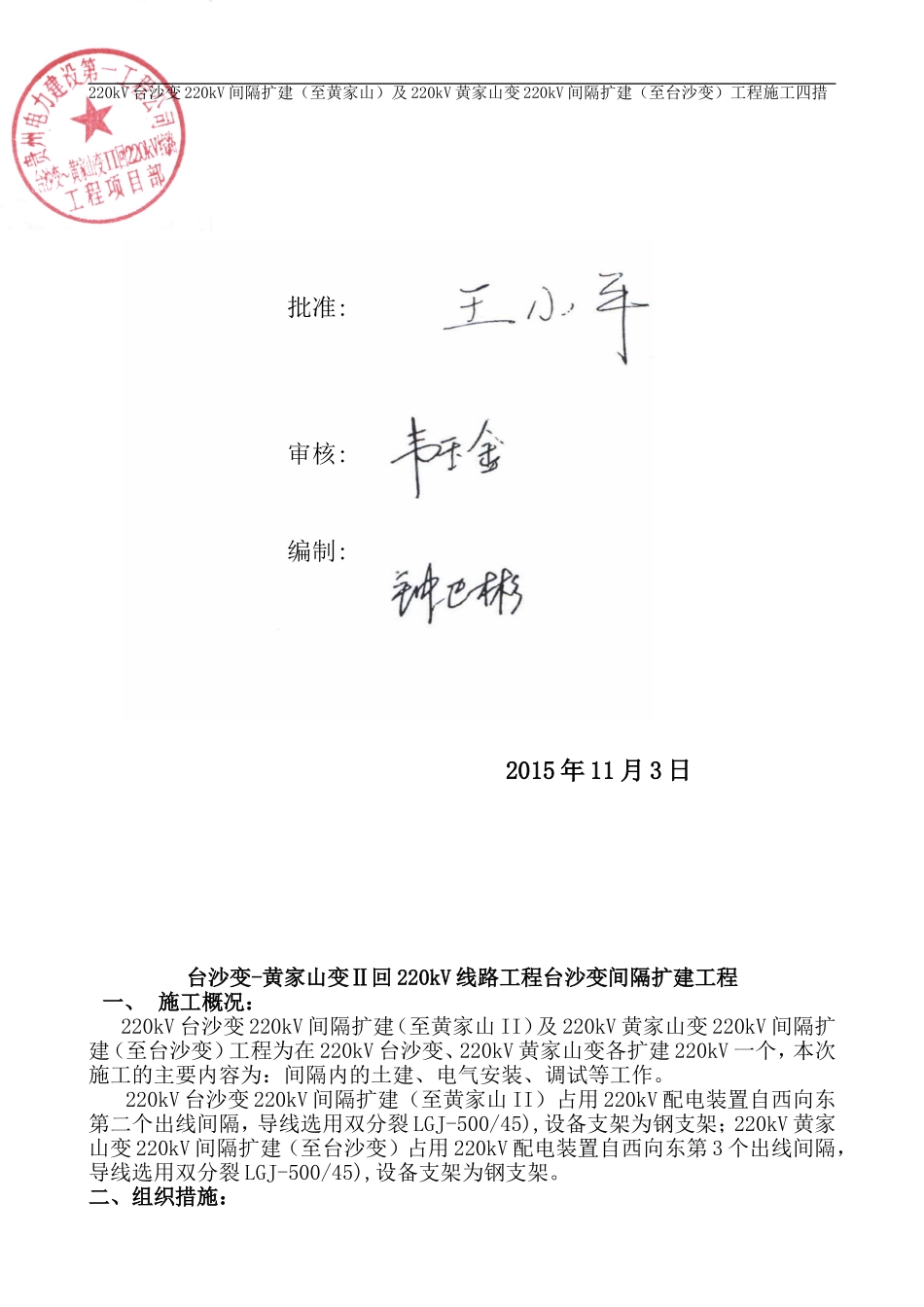

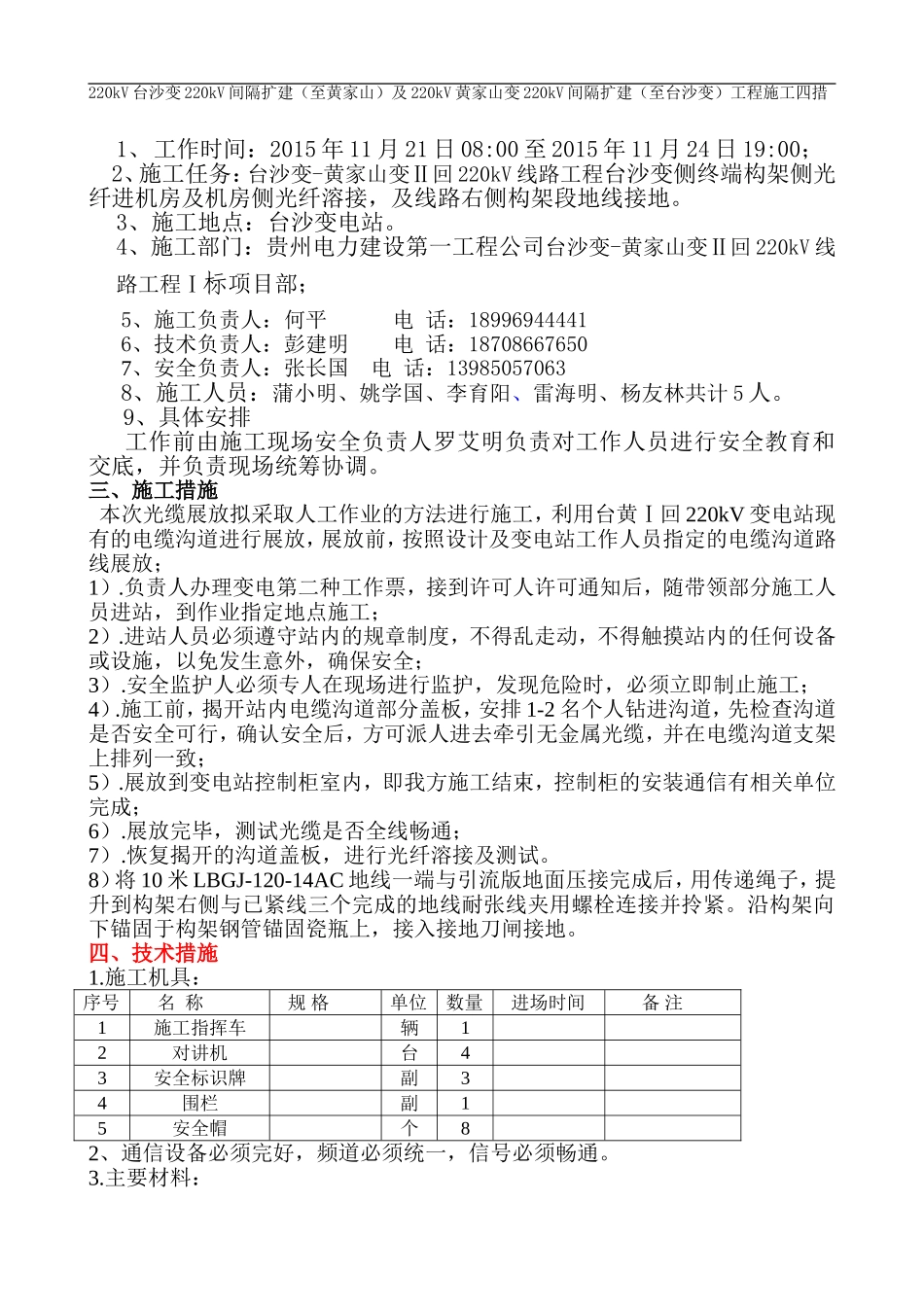

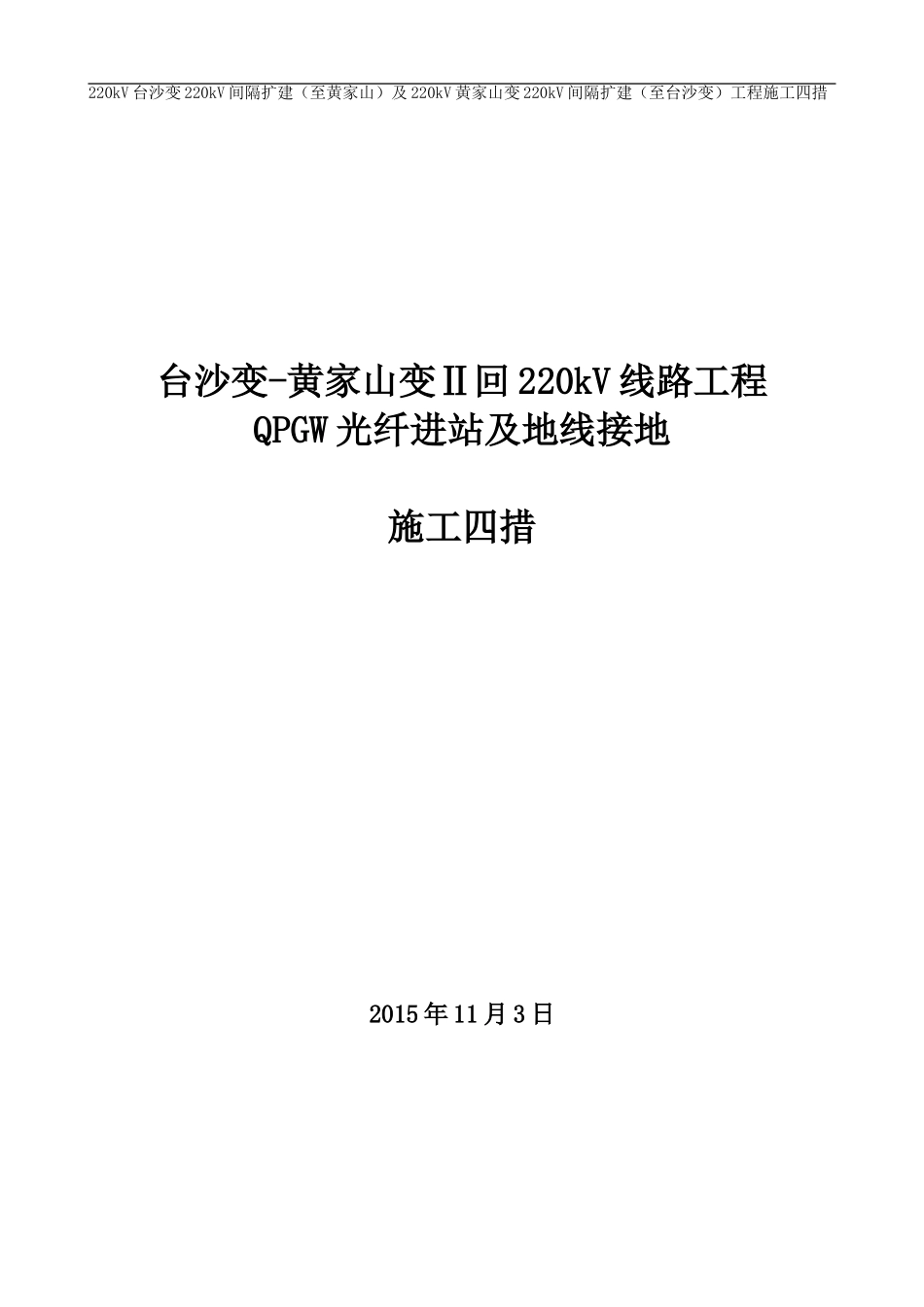

220kV台沙变220kV间隔扩建（至黄家山）及220kV黄家山变220kV间隔扩建（至台沙变）工程施工四措台沙变-黄家山变Ⅱ回220kV线路工程QPGW光纤进站及地线接地施工四措2015年11月3日220kV台沙变220kV间隔扩建（至黄家山）及220kV黄家山变220kV间隔扩建（至台沙变）工程施工四措批准:审核:编制:2015年11月3日台沙变-黄家山变Ⅱ回220kV线路工程台沙变间隔扩建工程一、施工概况：220kV台沙变220kV间隔扩建（至黄家山II）及220kV黄家山变220kV间隔扩建（至台沙变）工程为在220kV台沙变、220kV黄家山变各扩建220kV一个，本次施工的主要内容为：间隔内的土建、电气安装、调试等工作。220kV台沙变220kV间隔扩建（至黄家山II）占用220kV配电装置自西向东第二个出线间隔，导线选用双分裂LGJ-500/45),设备支架为钢支架；220kV黄家山变220kV间隔扩建（至台沙变）占用220kV配电装置自西向东第3个出线间隔，导线选用双分裂LGJ-500/45),设备支架为钢支架。二、组织措施：220kV台沙变220kV间隔扩建（至黄家山）及220kV黄家山变220kV间隔扩建（至台沙变）工程施工四措1、工作时间：2015年11月21日08:00至2015年11月24日19:00；2、施工任务：台沙变-黄家山变Ⅱ回220kV线路工程台沙变侧终端构架侧光纤进机房及机房侧光纤溶接，及线路右侧构架段地线接地。3、施工地点：台沙变电站。4、施工部门：贵州电力建设第一工程公司台沙变-黄家山变Ⅱ回220kV线路工程Ⅰ标项目部；5、施工负责人：何平电话：189969444416、技术负责人：彭建明电话：187086676507、安全负责人：张长国电话：139850570638、施工人员：蒲小明、姚学国、李育阳、雷海明、杨友林共计5人。9、具体安排工作前由施工现场安全负责人罗艾明负责对工作人员进行安全教育和交底，并负责现场统筹协调。三、施工措施本次光缆展放拟采取人工作业的方法进行施工，利用台黄Ⅰ回220kV变电站现有的电缆沟道进行展放，展放前，按照设计及变电站工作人员指定的电缆沟道路线展放；1）.负责人办理变电第二种工作票，接到许可人许可通知后，随带领部分施工人员进站，到作业指定地点施工；2）.进站人员必须遵守站内的规章制度，不得乱走动，不得触摸站内的任何设备或设施，以免发生意外，确保安全；3）.安全监护人必须专人在现场进行监护，发现危险时，必须立即制止施工；4）.施工前，揭开站内电缆沟道部分盖板，安排1-2名个人钻进沟道，先检查沟道是否安全可行，确认安全后，方可派人进去牵引无金属光缆，并在电缆沟道支架上排列一致；5）.展放到变电站控制柜室内，即我方施工结束，控制柜的安装通信有相关单位完成；6）.展放完毕，测试光缆是否全线畅通；7）.恢复揭开的沟道盖板，进行光纤溶接及测试。8）将10米LBGJ-120-14AC地线一端与引流版地面压接完成后，用传递绳子，提升到构架右侧与已紧线三个完成的地线耐张线夹用螺栓连接并拎紧。沿构架向下锚固于构架钢管锚固瓷瓶上，接入接地刀闸接地。四、技术措施1.施工机具：序号名称规格单位数量进场时间备注1施工指挥车辆12对讲机台43安全标识牌副34围栏副15安全帽个82、通信设备必须完好，频道必须统一，信号必须畅通。3.主要材料：220kV台沙变220kV间隔扩建（至黄家山）及220kV黄家山变220kV间隔扩建（至台沙变）工程施工四措名称规格单位数量备注光缆GYFTZY-24B1m1全长250m4.施工工序4.1现场勘察4.1.1负责人及相关人员提前到施工现场进行实地调查，熟悉周围环境、施工位置、线路展放经过的路径等情况，做好施工安全措施的前期方案的制定。4.2准备工作4.2.1修好材料准备4.2.2办好进站手续4.2.3施工前对进站工作人员进行变电第二种作业票及施工作业票安全技术交底；4.3前期施工4.3.1进站施工联系必须要专人负责，命令必须准确，附近带电设备多，必须分清所施工的线路间隔，防止误登带电构架。4.3.2在未接到进站施工命令前，任何人不得进站登高和接近带电体。4.3.3接到进站施工许可命令后，方可进站，到指定的区域施工，不得随意走动。4.3.4施工完毕，施工人员应检查有无影响送电障碍物，施工人员应向施工现场负责人汇报，施工现场负责人得知所有工作完毕后，本施工段全部撤离施工人员。4.3.5施工中，所有设备均...
