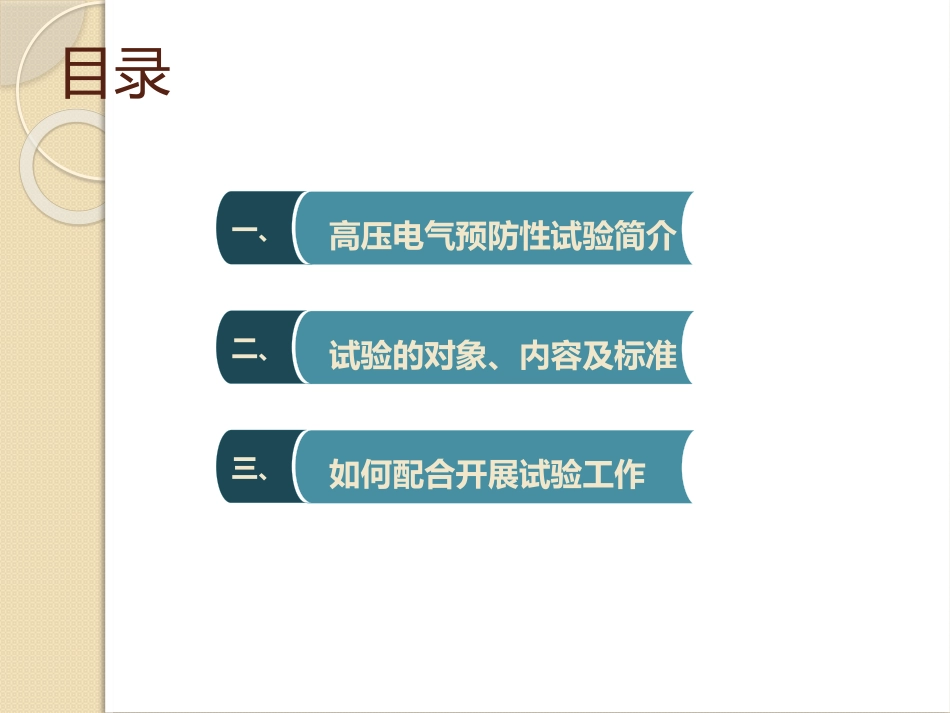

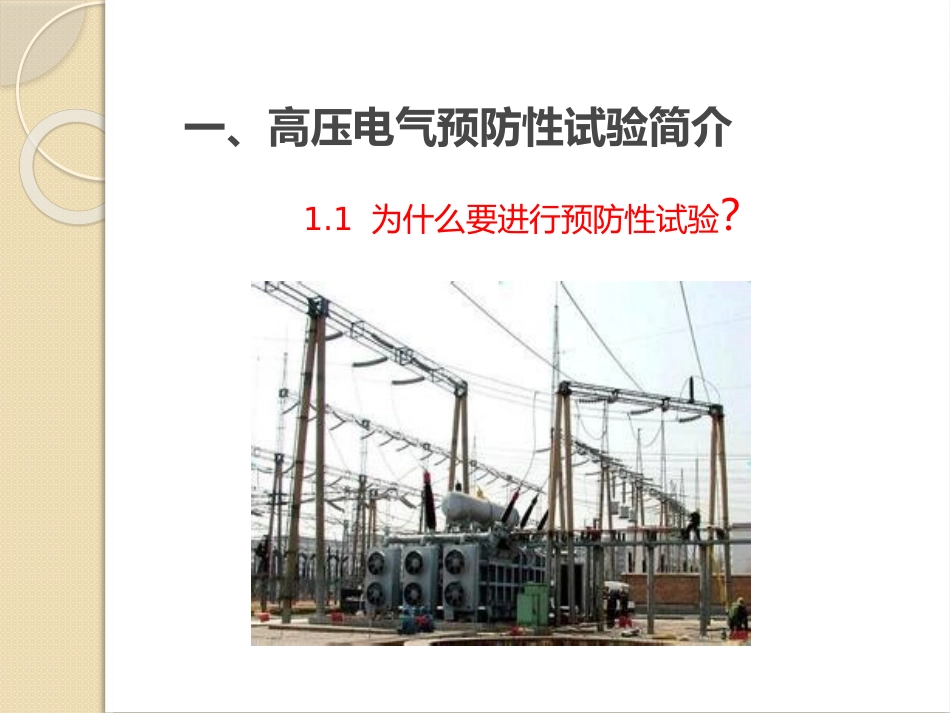

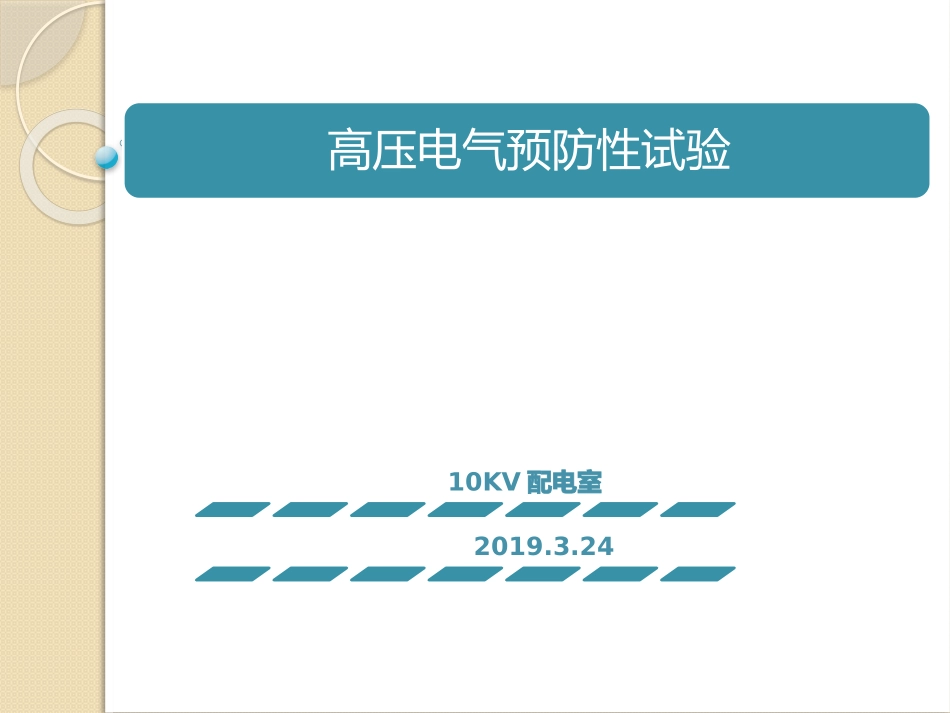

高压电气预防性试验10KV配电室2019.3.24目录高压电气预防性试验简介一、试验的对象、内容及标准二、如何配合开展试验工作三、一、高压电气预防性试验简介1.1为什么要进行预防性试验？根据电气行业统计数据表明，电气设备的各类故障，多是由于电气设备的绝缘损坏导致。预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。电力生产的实践证明，对电气设备按规定开展检测试验工作，是防患于未然，保证电力系统安全，经济运行的重要措施之一。1.2预防性试验的两大类型1.2.1非破坏性试验或检查性试验。是在较低的电压下或用其他不会损坏绝缘的办法来测量设备的各种特性参数，主要包括测量绝缘电阻、直流电阻等，从而判断绝缘内部有无缺陷。用数字兆欧表对电缆绝缘进行测量1.2预防性试验的两大类型1.2.2破坏性试验或称耐压试验，试验所加电压高于设备的额定电压，对绝缘考验非常严格，能够揭露那些危险性较大的缺陷，并能保证绝缘有一定的耐电强度，主要包括直流耐压、交流耐压等。耐压试验的缺点是会给绝缘造成一定的损伤。用耐压设备进行耐压检测1.3试验的两大国家行业标准1.3.1DL/T596—1996《电力设备预防性试验规程》1.3.2GB50150-2006《电气设备交接试验标准》检测性试验、耐压试验二者互相补充，不能相互替代，应先做检查性试验，并根据检查性试验的结果来确定耐压试验的时间和条件二、试验的对象、内容及标准常见的试验对象变压器高压电机高压电缆高压断路器避雷器二、试验的对象、内容常见的试验项目直流电阻测试绝缘电阻测试耐压试验吸收比测试泄露电流测试2.变压器目前公司在用的变压器一般为10kV/400V，多数为干变，油变1台。2.变压器2.预防性试验中对变压器的试验项目2.1变压器线圈直流电阻测试；2.2变压器线圈绝缘电阻及吸收比试验(最常见，自己可做）；2.3变压器交流耐压试验；2.变压器2.1变压器线圈直流电阻测试（简称为直流电阻测试）检测周期：1、1～3年；2、无励磁调压变压器变换分接位置后；3、有载调压变压器的分接开关检修后(在所有分接侧)；4、大修后；5、必要时。作用：判断线圈内部接头、引线与线圈接头、引线的焊接质量，分接开关各个分接位置及载流部分有无开路和短路情况。2.变压器测量使用的仪器：测试变压器线圈直流电阻采用电桥法，对于小于100电阻的多采用双臂电桥。双臂电桥测量结果判定（1）1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%。（2）1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%。（3）与以前相同部位测得值比较，其变化不应大于2%。2.变压器2.2变压器线圈绝缘电阻及吸收比试验2.2.1绝缘电阻的测量。用2500V兆欧表对绕组对地电阻进行测量，要求至少每KV不低于1兆欧测量时要测一分钟以后的读数，对于吸收比要测60秒与15秒时的读数,吸收比不应低于1.32.变压器2.3变压器交流耐压试验：试验周期：1、1～5年(10kV及以下)；2、大修后(66kV及以下)；3、更换绕组后；4、必要时。试验设备：交流高压发生器。电力变压器和电抗器交流耐压试验电压标准kV3.电动机测量电动机绝缘阻值。3.电动机大修后对地不低于0.5MΩ，相间不低于2MΩ4.电力电缆电力电缆：将电气设备与电源相连接的电能传输系统部分，在电力系统中电缆不仅必须长期承受电网的电压，还要承受大气操作过电压，是电气中使用最广泛最多的部件。电力电缆的种类：油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆高压电缆一般多用于高压系统的电力传输，电网与变压器连接、电源与高压电动机的连接，供电线路与高压电容器的连接、变配电所与架空线路的连接等离不开电力电缆。电缆电缆及电缆头的试验：泄漏电流的测量和绝缘耐压试验4.电力电缆4.1绝缘电阻测量目的：检查电缆绝缘受潮、脏污或存在局部缺陷。使用的仪器为：1000V以上的电缆用2500V兆欧表，做...
