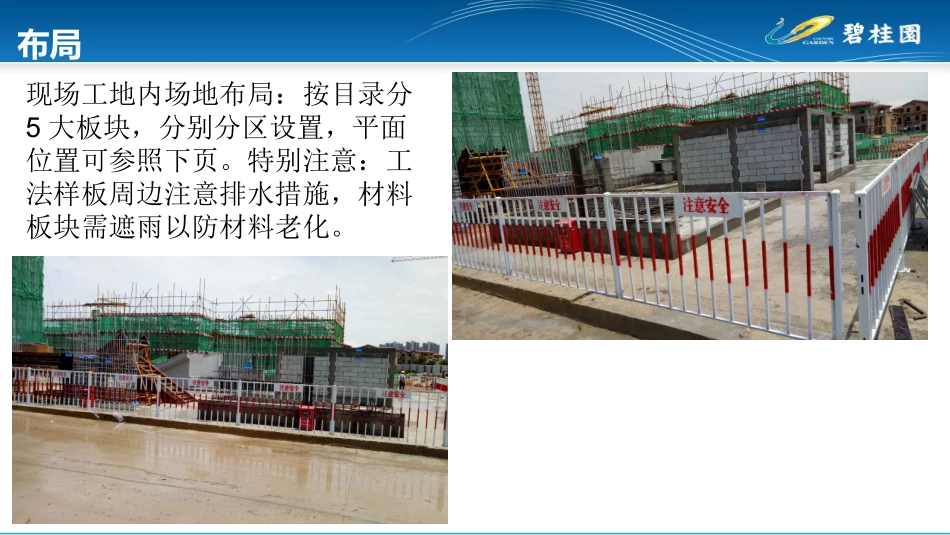

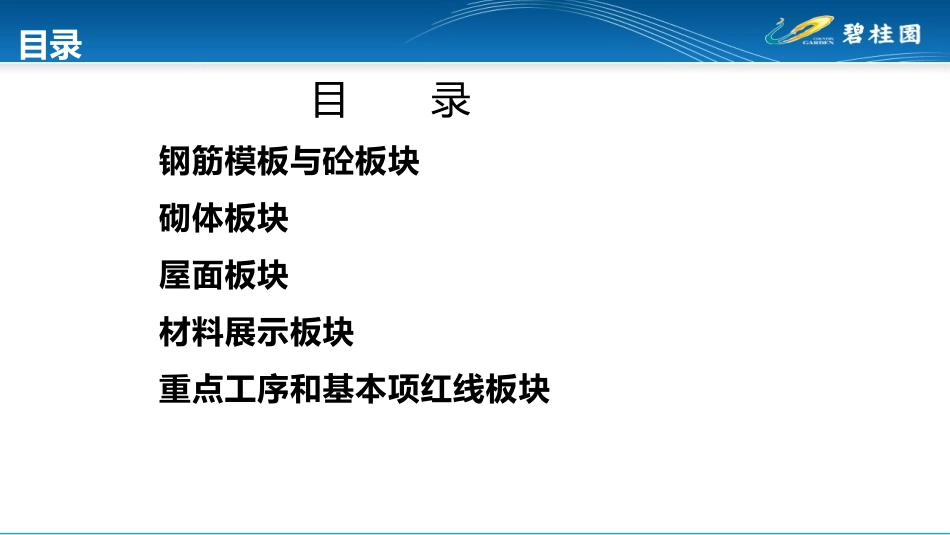

区域工程技术部Thursday,October24,2024江中区域项目工法样板标准化指引目录目录钢筋模板与砼板块砌体板块屋面板块材料展示板块重点工序和基本项红线板块布局现场工地内场地布局：按目录分5大板块，分别分区设置，平面位置可参照下页。特别注意：工法样板周边注意排水措施，材料板块需遮雨以防材料老化。大致布局坡屋面做法3*2m平屋面做法和烟道2*3m伸缩缝2*1m屋面板块：所需面积3*5m沉箱及同层排水板块2*3m梁板柱支模体系和钢筋绑扎3*4m。楼梯做法和支模2*3m。地下室后浇带和止水板，地下室防水做法等。3*3m钢筋模板和砼结构：3*8m砌体板块：4*6m，每格不小于4*3m门窗洞口栏杆工程水电安装工程砌体预制件，二次构造工程和门洞内墙抹灰工程外墙抹灰工程砌体构造工程材料展示板块2*4m入口横向范围6m纵向范围14m一、钢筋模板混凝土板块钢筋模板与砼工程工法样板指引-----钢筋模板与砼工程模块内容梁板柱的钢支模体系和钢筋绑扎。楼梯钢筋和模板、混凝土浇筑和施工缝。地下室后浇带止水板和钢筋。反坎装模和一次性浇筑。飘板、空调搁板。卫生间沉箱降板。工法样板指引-----钢筋模板与砼工程梁板柱的钢支模体系和钢筋绑扎。解析：同比例展示结构钢筋和模板以及支持体系，注意必须使用钢支撑体系或铝模。楼梯钢筋和模板、混凝土浇.解析：楼梯装模和钢筋预留，施工缝预留。地下室后浇带止水板和钢筋.解析：后浇带防水和细部做法，钢筋连接；止水钢板安装位置和焊接。工法样板指引-----钢筋模板与砼工程反坎装模和一次性浇筑。解析：卫生间反坎装模体系，浇注完成（其中抽出代表性的不拆模）。飘板、空调搁板。解析：户型为搁板等作为二次浇注的。卫生间沉箱降板。解析：沉箱降缺口梁。二、砌体板块砌体工程内墙抹灰工程外墙抹灰工程门窗、栏杆工程水电与通风工程工法样板指引-----砌体工程①导墙。②拉结筋。③砌体灰缝和排版。④构造柱钢筋和模板（漏斗型）。⑤二次构造（构造柱、圈梁，洞口和电箱过梁，洞口抱框、窗台压顶）。⑥留搓（马牙槎和洞口留搓）留筋⑦顶砖和勾缝。⑧预制块（门窗垛、顶砖三角、栏杆、转角、强弱电箱样板、新风系统预制块、空调预制块）。⑨管线开槽和预埋。工法样板指引-----砌体板块工程导墙。解析：导墙高度不低于20cm即3皮灰砂砖，导墙横竖缝勾缝饱满，顺砌。留搓、拉结筋。解析：留搓按规范，尤其是不能一次砌筑的留搓。拉结筋后植筋要求。砌体灰缝和排版。解析：整面墙无洞口等，可以有管线排布，排版图需上墙，正确；灰缝达标。工法样板指引-----砌体板块工程构造柱钢筋和模板（漏斗型）。解析：构造柱纵筋按图，箍筋加密；模板漏斗型安装。二次构造（构造柱、圈梁，洞口和电箱过梁，洞口抱框、窗台压顶）。解析：提到的二次构件在砌体板块都需要提醒出来。顶砖和勾缝。解析：重点在勾缝，顶砖斜向和顶部堵头灰都要勾缝。工法样板指引-----砌体板块工程预制块（门窗垛、顶砖三角、栏杆、转角、强弱电箱样板、新风系统预制块、空调预制块）。解析：在砌体墙面上将预制块对应位置放进去，提到的内容均需要。管线开槽和预埋。解析：水电管线等放在砌体板块的其中一面墙上，开槽深度和宽底符合要求。工法样板指引-----内墙抹灰工程①不同材料交接处挂网。②墙面拉毛。③灰饼和冲筋。④水电管线（电气线管、给排水管和插座）填塞和挂网。⑤阴阳角护角。⑥面层抹灰和留玻纤网（洞口留网和面层压网）。工法样板指引-----内墙抹灰工程不同材料交接处挂网。解析：加气块和混凝土结构，烟道等挂加强网，网格宽出衔接处15cm。墙面拉毛。解析：采用7-10层内墙钢丝网叠合的“苍蝇拍”甩毛，毛刺感强，毛刺呈宽底锥形，密度足。灰饼和冲筋。解析：灰饼打点间距不超过1.5m，洞口尺寸和阴阳角控制打点样板。工法样板指引-----内墙抹灰工程阴阳角护角。解析：采用1:2.5水泥砂浆做阳角的护角宽度各8cm。面层抹灰和留玻纤网（洞口留网和面层压网）。解析：洞口搭接处预留10cm伸出洞口边。面层抹灰和留玻纤网（洞口留网和面层压网）。解析：网格见格不见网。见格不见网工法样板指引-----外墙抹灰工程①孔洞和套管填塞防水封堵。②打灰饼。③墙体拉毛。...
