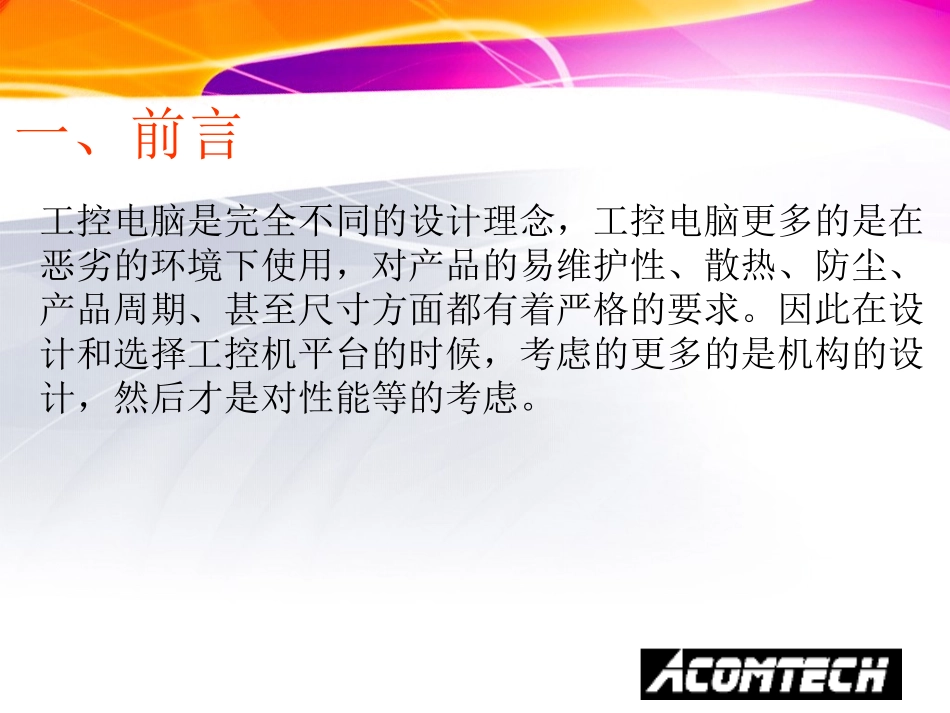

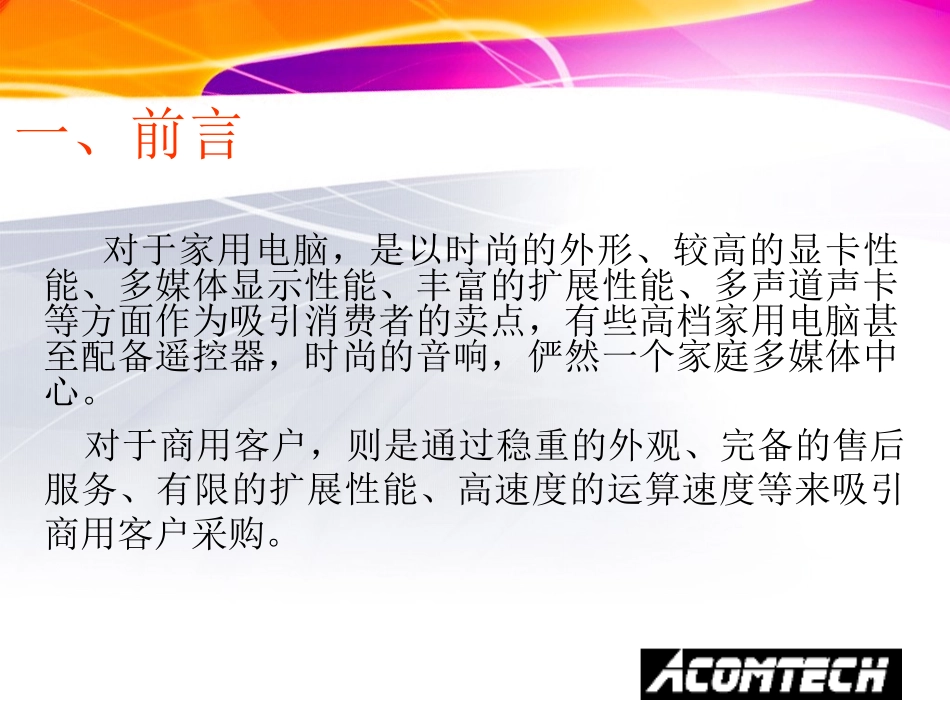

工业控制计算机一、前言对于家用电脑，是以时尚的外形、较高的显卡性能、多媒体显示性能、丰富的扩展性能、多声道声卡等方面作为吸引消费者的卖点，有些高档家用电脑甚至配备遥控器，时尚的音响，俨然一个家庭多媒体中心。对于商用客户，则是通过稳重的外观、完备的售后服务、有限的扩展性能、高速度的运算速度等来吸引商用客户采购。一、前言工控电脑是完全不同的设计理念，工控电脑更多的是在恶劣的环境下使用，对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。因此在设计和选择工控机平台的时候，考虑的更多的是机构的设计，然后才是对性能等的考虑。工控机机箱CPU卡无源底板工业电源其他配件二、工控机机构设计的理念工控机尺寸设计工控机内部机构设计工控机散热剖析工控机EMC设计1、工控机的尺寸设计工控机在很多情况下使用是应用于某个系统之中，因此常常被放置在某个设备之中或上架。因此对尺寸有较严格的要求。根据用户的使用情况，分为上架式和壁挂式两种设计。1、工控机的尺寸设计针对客户的不同需求，会提供1U、2U、3U、4U、5U和7U高度的机箱。一般来说，在1U或2U的机构设计上面。由于机箱体积有限，但CPU的功耗日益加大，因此内部散热风流设计变成了厂商面临的最大问题。对于4U，7U的机构设计，由于机箱的体积变大，因此如何合理的利用机箱空间在有限的空间内提供更多的驱动器托架、如何提供多个扩展卡槽位、如何支持双CPU卡、如何抗振动、如何易于维护等因素变成机构设计的主要考虑因素了。1、工控机的尺寸设计由于某些设备制造商需要把控制中心（IPC）放置在其设备之中。因此对工控机的体积有较为严格的要求。传统的上架式19英寸机箱体积基本很难满足要求，因此针对此种客户需求，推出了壁挂式的机箱。2.工控机内部机构设计易维护性极佳的扩展性优秀的散热特性2、工控机内部机构设计易维护性：随着工控机被大量用于工业现场，基于母板的系统是不灵活的，为了修复或更新系统需要更换整个母板。更换母板需要在母板拿走之前把所有的插卡和电缆都拔掉。这就导致修复或更新时系统停机时间增加，这在工控现场是不可接受的。因此工程师们想到另外一个方法，取消母板架构，而把核心的CPU处理单元做在一张插卡上，其它的扩展界面则做在底板上，底板是由一些连接器和无源器件组成的。这种结构使得系统更新和修复简单而且停机时间最少。这种设计理念影响了整个工控机的发展。2、工控机内部机构设计极佳的扩展性:传统的商用母板上PCI、ISA数量固定，早期主板由于面积所显，一般仅提供3个PCI，3个ISA槽，后来ISA在民用市场面临淘汰，因此诸多商用主板厂商基于成本考量，取消ISA槽，或仅提供一个ISA槽。因此对于工控用户的多样性，商规主板提供的槽数难免捉襟见肘。PICMG1.0无源底板标准最高可提供20槽，所提供的ISA、PCI数量也可根据用户需求随意调整。2、工控机内部机构设计优秀的散热特性3、工控机散热剖析灰尘、散热、静电是造成计算机不稳定的三大主要因素。•商用PC机由于使用环境的不同，仅在散热方面遵守AT、ATX、乃至最新的BTX架构，而灰尘和静电问题在普通使用环境下并不突出，因此商用PC对此考虑很少。•工控机使用环境比较特殊，经常在高温、粉尘、供电条件不好的环境下运行，并大多是在7X24小时环境下运行。而由于架构的不同，商用PC的机箱设计理念也不能直接照搬到工控机。因此在散热、防尘方面工控机必须有自己的设计理念，散热的好坏直接影响到工控机的稳定性，下面我们重点来介绍一下工控机在散热和防尘的特性。3、工控机散热剖析早期的CPU由于功耗问题并不突出，因此工控机的散热不是设计的主要考虑因素。但随着人们对CPU性能需求的增加，处理器的功耗也日益增加。IntelLGA775架构的P4处理器最大功耗居然在100W以上。工控机内部的散热问题也变得日益严峻起来。3、工控机散热剖析为了提升散热效果，加大机箱内部风流，采用双风扇的设计。并基于维护考虑，将双风扇采用模块式的设计理念，固定在一个抽取板上，从而容易更换。由于采用双风扇后，过滤网的面积加大，因此原有的侧面抽取式过滤网更换方式无法适用，因此工...
