机械设计课程设计盘磨机传动装置的设计

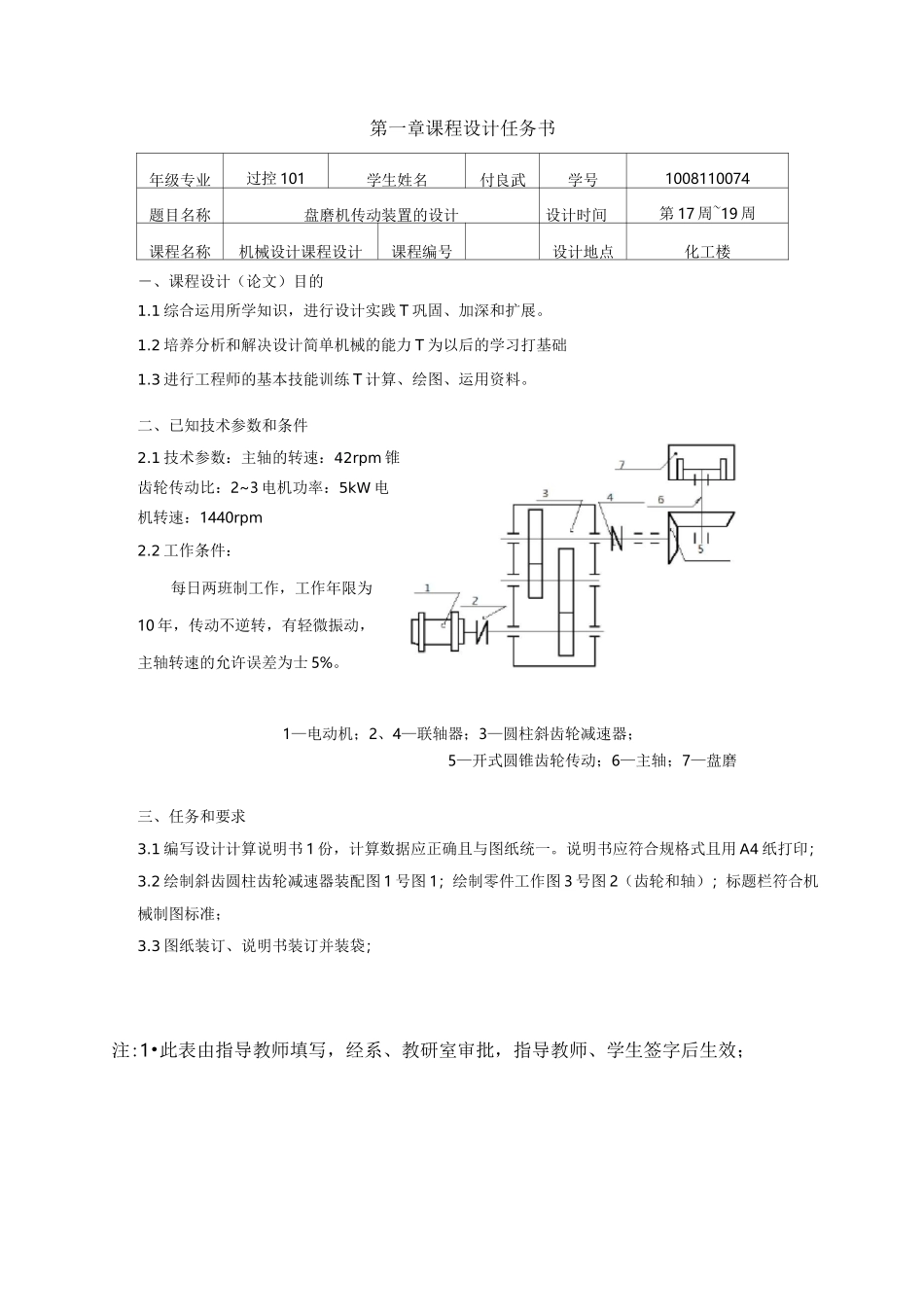

机械设计课程设计盘磨机传动装置的设计_第1页
1/42

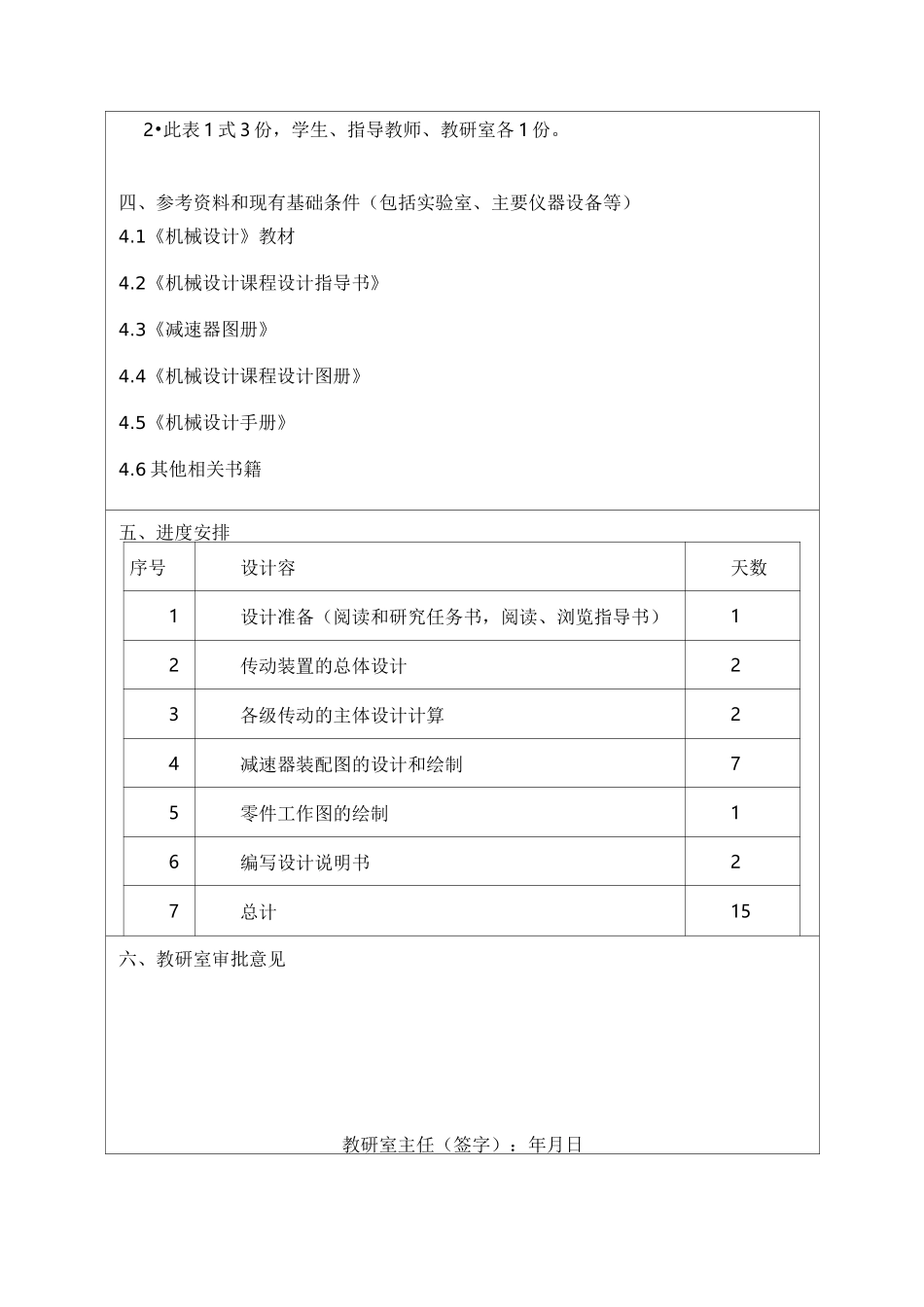

机械设计课程设计盘磨机传动装置的设计_第2页
2/42
机械设计课程设计盘磨机传动装置的设计_第3页
3/42
第一章课程设计任务书年级专业过控 101学生姓名付良武学号1008110074题目名称盘磨机传动装置的设计设计时间第 17 周~19 周课程名称机械设计课程设计课程编号设计地点化工楼―、课程设计(论文)目的1.1 综合运用所学知识,进行设计实践 T 巩固、加深和扩展。1.2 培养分析和解决设计简单机械的能力 T 为以后的学习打基础1.3 进行工程师的基本技能训练 T 计算、绘图、运用资料。二、已知技术参数和条件2.1 技术参数:主轴的转速:42rpm 锥齿轮传动比:2~3 电机功率:5kW 电机转速:1440rpm2.2 工作条件:每日两班制工作,工作年限为10 年,传动不逆转,有轻微振动,主轴转速的允许误差为士 5%。1—电动机;2、4—联轴器;3—圆柱斜齿轮减速器;5—开式圆锥齿轮传动;6—主轴;7—盘磨三、任务和要求3.1 编写设计计算说明书 1 份,计算数据应正确且与图纸统一。说明书应符合规格式且用 A4 纸打印;3.2 绘制斜齿圆柱齿轮减速器装配图 1 号图 1;绘制零件工作图 3 号图 2(齿轮和轴);标题栏符合机械制图标准;3.3 图纸装订、说明书装订并装袋;注:1•此表由指导教师填写,经系、教研室审批,指导教师、学生签字后生效;2•此表 1 式 3 份,学生、指导教师、教研室各 1 份。四、参考资料和现有基础条件(包括实验室、主要仪器设备等)4.1《机械设计》教材4.2《机械设计课程设计指导书》4.3《减速器图册》4.4《机械设计课程设计图册》4.5《机械设计手册》4.6 其他相关书籍五、进度安排序号设计容天数1设计准备(阅读和研究任务书,阅读、浏览指导书)12传动装置的总体设计23各级传动的主体设计计算24减速器装配图的设计和绘制75零件工作图的绘制16编写设计说明书27总计15六、教研室审批意见教研室主任(签字):年月日计算及说明结果第一章传动方案的整体设计2.1 传动装置总体设计方案:2.1.1 组成:传动装置由电机、减速器、工作机组成。2.1.2 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。选择锥齿轮传动和一级圆柱斜齿轮减速器(展开式)。2.2 电动机的选择根据已知任务书给定的技术参数,由给定的电动机功率为 5KW,电动机转速为 1440r/min 查表 17-7 选取电动机型号为 Y132S—4,满载转速 n 二 1440r/min,同步转速 1500r/min。m2.3 确定传动装置的总传动比和分配各级的传动比2.3.1 总传动比由选疋的电动机满载转速 n 和工作机主动轴转速 n=42,可得...
