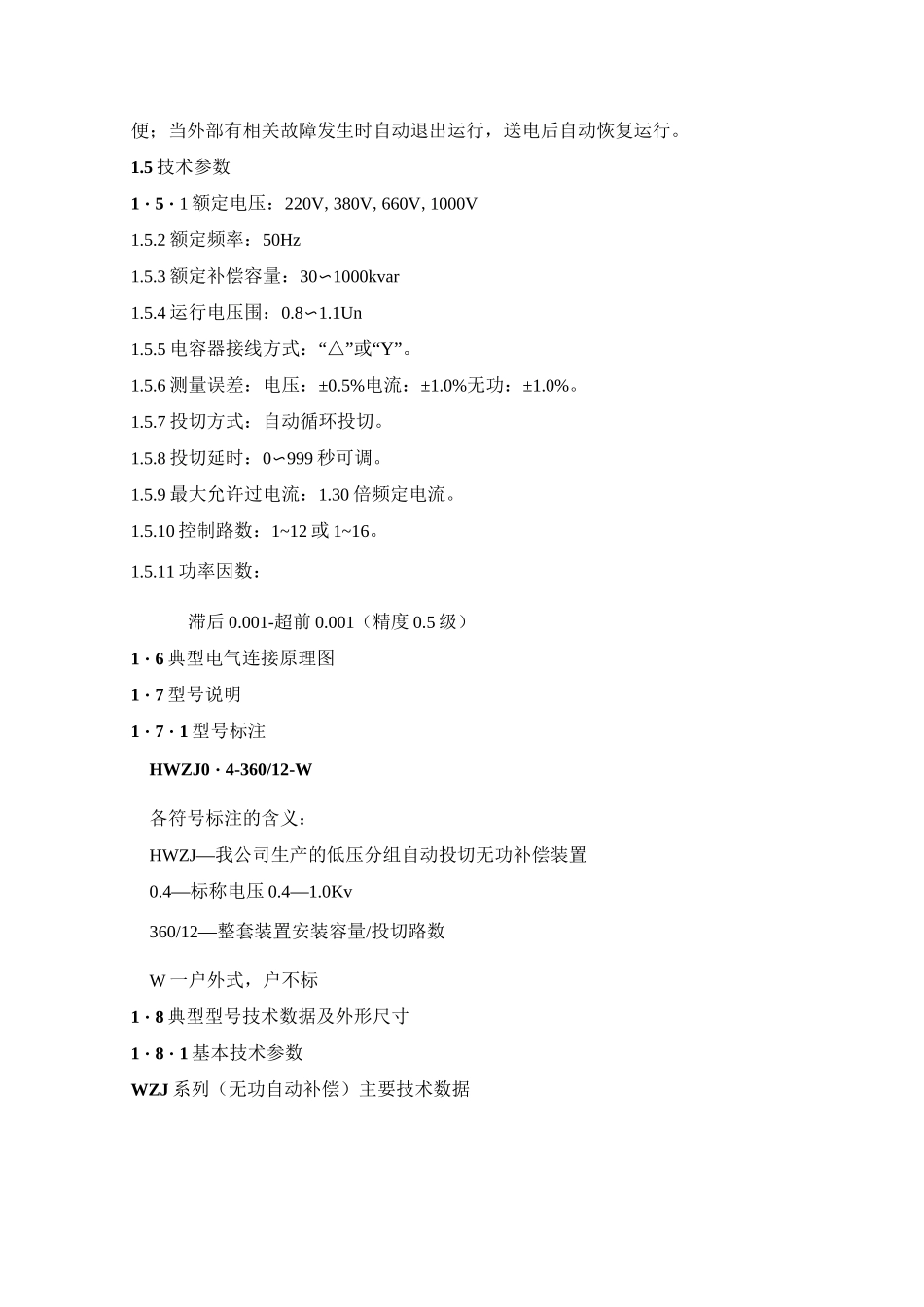

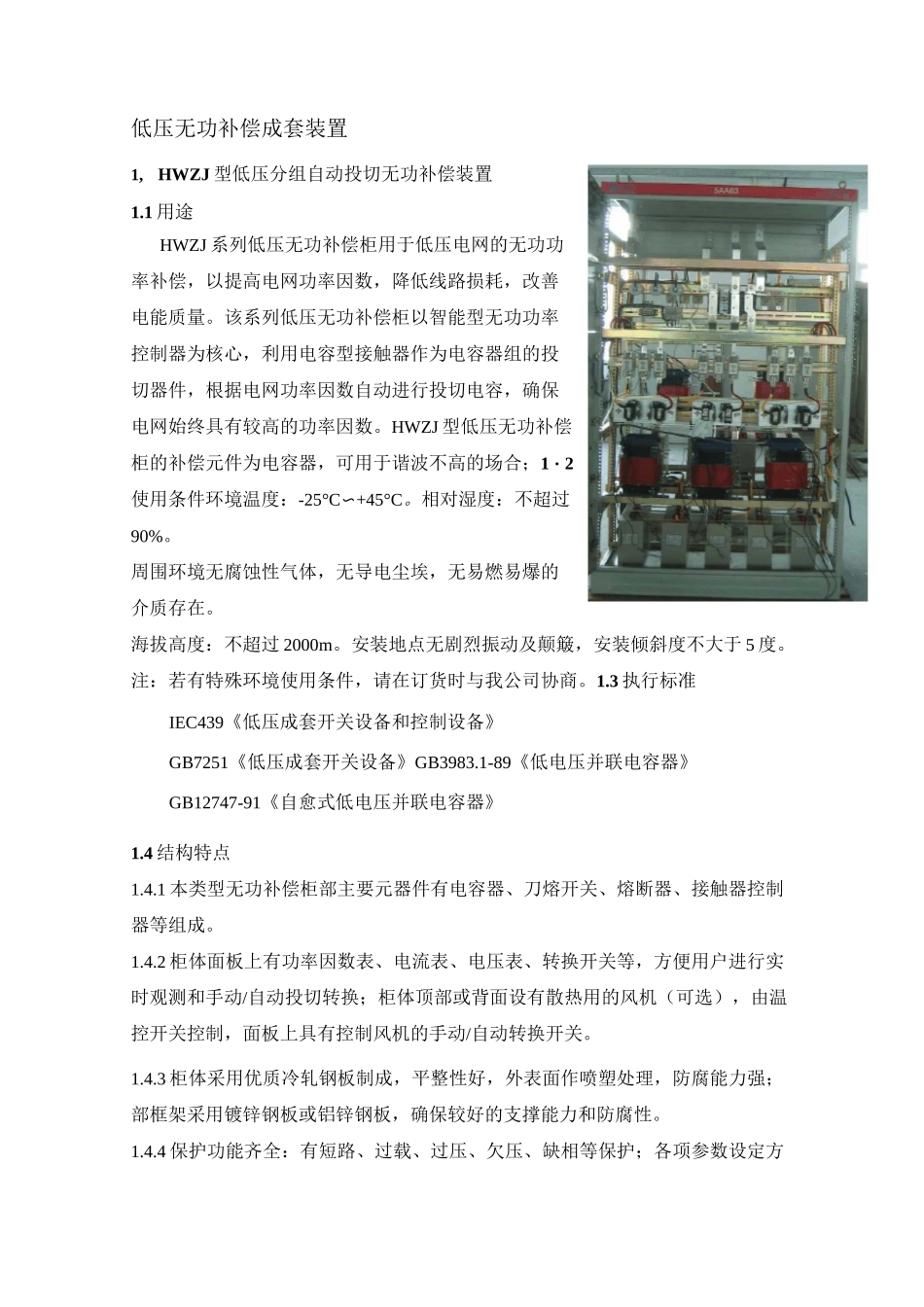

低压无功补偿成套装置1,HWZJ 型低压分组自动投切无功补偿装置1.1 用途HWZJ 系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。HWZJ 型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；1・2使用条件环境温度：-25°C〜+45°C。相对湿度：不超过90%。周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。海拔高度：不超过 2000m。安装地点无剧烈振动及颠簸，安装倾斜度不大于 5 度。注：若有特殊环境使用条件，请在订货时与我公司协商。1.3 执行标准IEC439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》GB3983.1-89《低电压并联电容器》GB12747-91《自愈式低电压并联电容器》1.4 结构特点1.4.1 本类型无功补偿柜部主要元器件有电容器、刀熔开关、熔断器、接触器控制器等组成。1.4.2 柜体面板上有功率因数表、电流表、电压表、转换开关等，方便用户进行实时观测和手动/自动投切转换；柜体顶部或背面设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。1.4.3 柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；部框架采用镀锌钢板或铝锌钢板，确保较好的支撑能力和防腐性。1.4.4 保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。1.5 技术参数1・5・1 额定电压：220V,380V,660V,1000V1.5.2 额定频率：50Hz1.5.3 额定补偿容量：30〜1000kvar1.5.4 运行电压围：0.8〜1.1Un1.5.5 电容器接线方式：“△”或“Y”。1.5.6 测量误差：电压：±0.5%电流：±1.0%无功：±1.0%。1.5.7 投切方式：自动循环投切。1.5.8 投切延时：0〜999 秒可调。1.5.9 最大允许过电流：1.30 倍频定电流。1.5.10 控制路数：1~12 或 1~16。1.5.11 功率因数：滞后 0.001-超前 0.001（精度 0.5 级）1・6 典型电气连接原理图1・7 型号说明1・7・1 型号标注HWZJ0・4-360/12-W各符号标注的含义：HWZJ—我公司生产的低压分组自动投切无功补偿装置0.4—标称电压 0.4—1.0Kv360/12—整套装置安装容量/投切路数W 一户外式，户不标1・8 典型型号技术数据及外形尺寸1...
