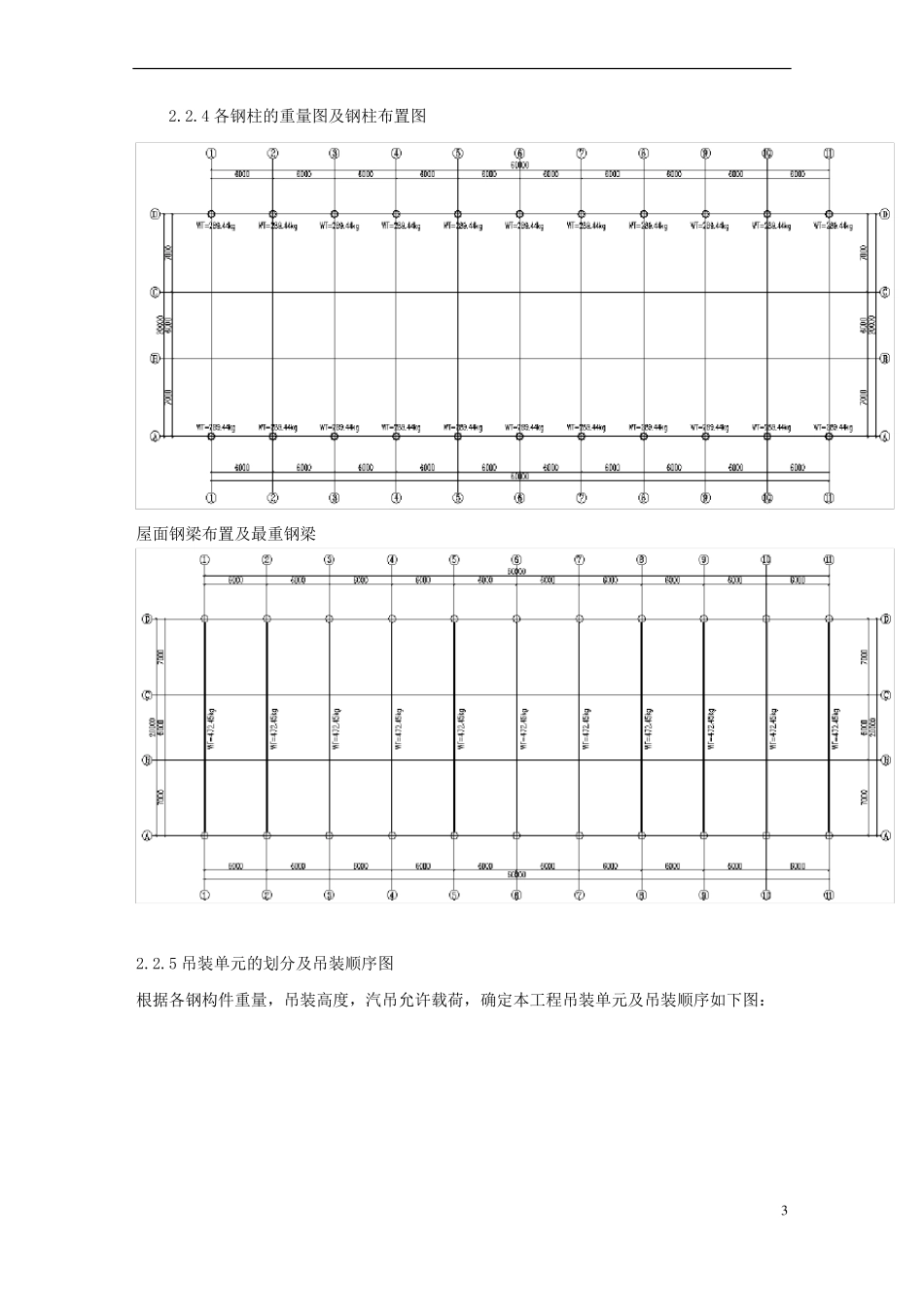

钢结构工程名称：施工单位：工程施工方案1一．概述本工程为项目施工方案， 总建筑面积: 1200二．现场施工及钢结构安装2.1 预埋锚栓的施工2.1.1 首先在各预埋锚栓位置处复核土建单位的轴线，模板的稳定性和可靠性，如有误即通知土建，监理，设计作出处理方案后方能施工。2.1.2 按各定位轴线将埋件组的中心线标志在土建的稳定可靠模板上。2.1.3 在厂内根据各埋件组的相关尺寸，用厚 10-16 钢板制成埋件钢板，并标志中心线。2.1.4 将埋件的中心线与土建模板上标志的埋件中心线重合，且将该埋件面的标高定于设计砼浇筑标高处。2.1.5 埋设埋件且与钢筋笼可靠固定，并使埋件顶部位于设计标高处（可计算出尺寸数据，在埋件板上量出）。2.2钢结构的安装2.2.1 安装方案概述：本工程采用按轴线吊装,从第一轴线 A 轴,第二轴线 D 轴,第三轴线 G 轴,钢构件吊装，施工面拼装，安装，校准，螺栓连接，焊接的施工方案。2.2.2 安装前的准备：按工程量的大小和安装顺序 合理安排施工机具，人力具体为：机具准备：（1）汽吊，（2）钢丝锁，（3）扭矩扳手，（4）普通扳手，（5）经纬仪，水准仪，钢尺，测距仪，（6）临时固定支架，绳索等，（7）安全带，安全帽，安全网，施工用电设施等。现场准备：将各钢柱支撑面的预埋螺栓，轴线，标高，定位尺寸，施工安全保证设施，施工面进行一次系统的检查和复查。2.2.3 吊装用汽吊的确定：根据本工程吊装高度，吊装幅度和钢构件单重确定本工程汽吊型号，吊装平面，立面见下图：22.2.4 各钢柱的重量图及钢柱布置图屋面钢梁布置及最重钢梁2.2.5 吊装单元的划分及吊装顺序图根据各钢构件重量，吊装高度，汽吊允许载荷，确定本工程吊装单元及吊装顺序如下图：3（1）第一吊装单元：构件 GZ1=289.44Kg H1 吊装高度=14.48-4.48=10.00M L1 吊装幅度=10.00M ,采用 QY25T-M 汽车吊查表后能满足允许荷载要求；（见上图示意）第一吊装单元需要做预拼装，见图： GJ-1 预拼装（2）第二吊装单元：构件 GL1=472.45Kg H1 吊装高度=14.48-2.00=12.48M L1 吊装幅度=12.48 M,采用 QY25T-M 汽车吊查表后能满足允许荷载要求； （见下图）3）QY25T-M、QY50T-M 汽车吊参数表：25 吨吊车参数表（主臂起重性能表）4基本臂 10.4 米工作幅度（米） 起重量起升高中长臂 17.6 米起重量起升高中长臂 24.8 米起重量起升高全长臂 32 米起重量起升高（kg）度（kg） （kg）度（kg） （kg）度（kg） （kg）度...
