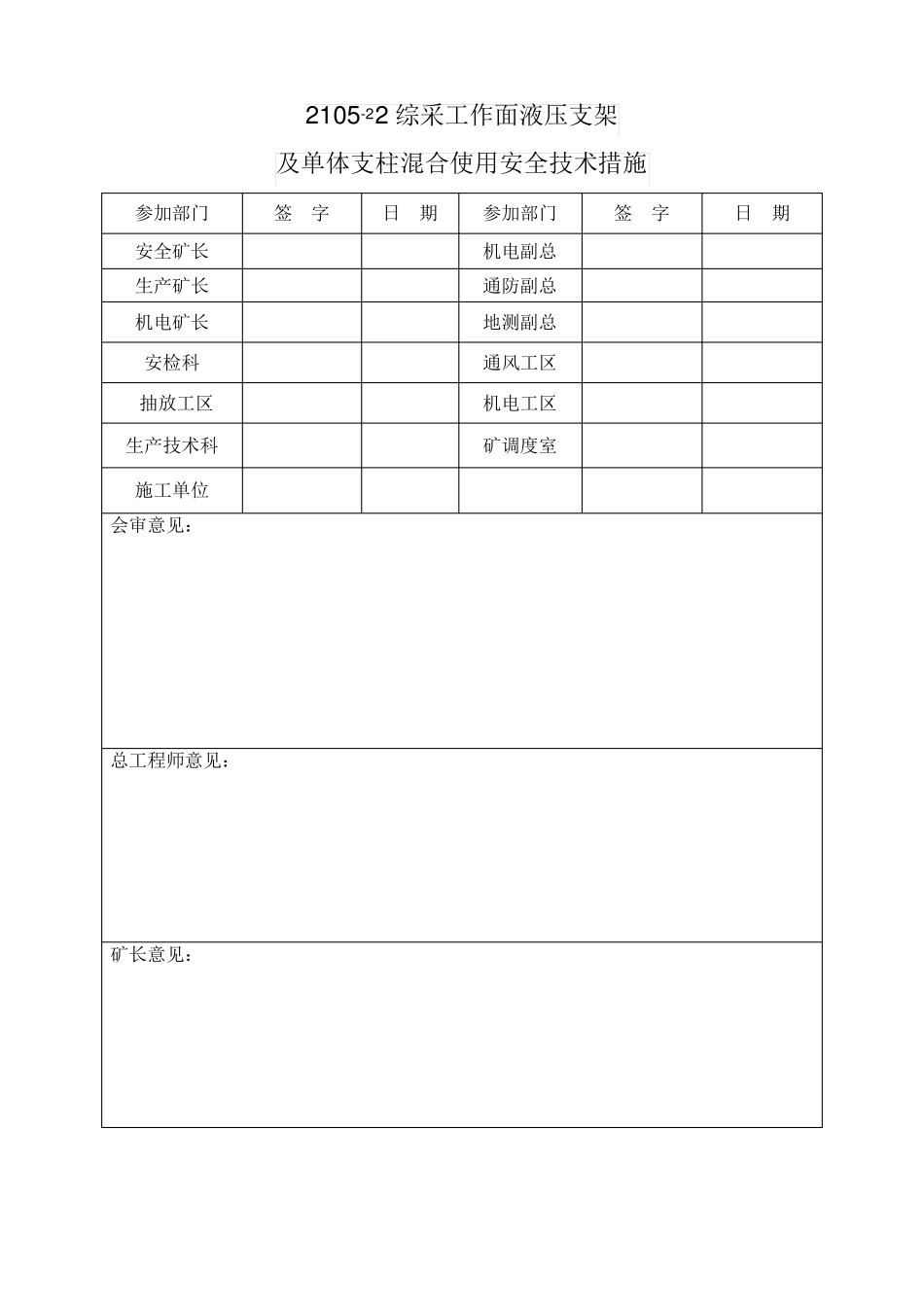

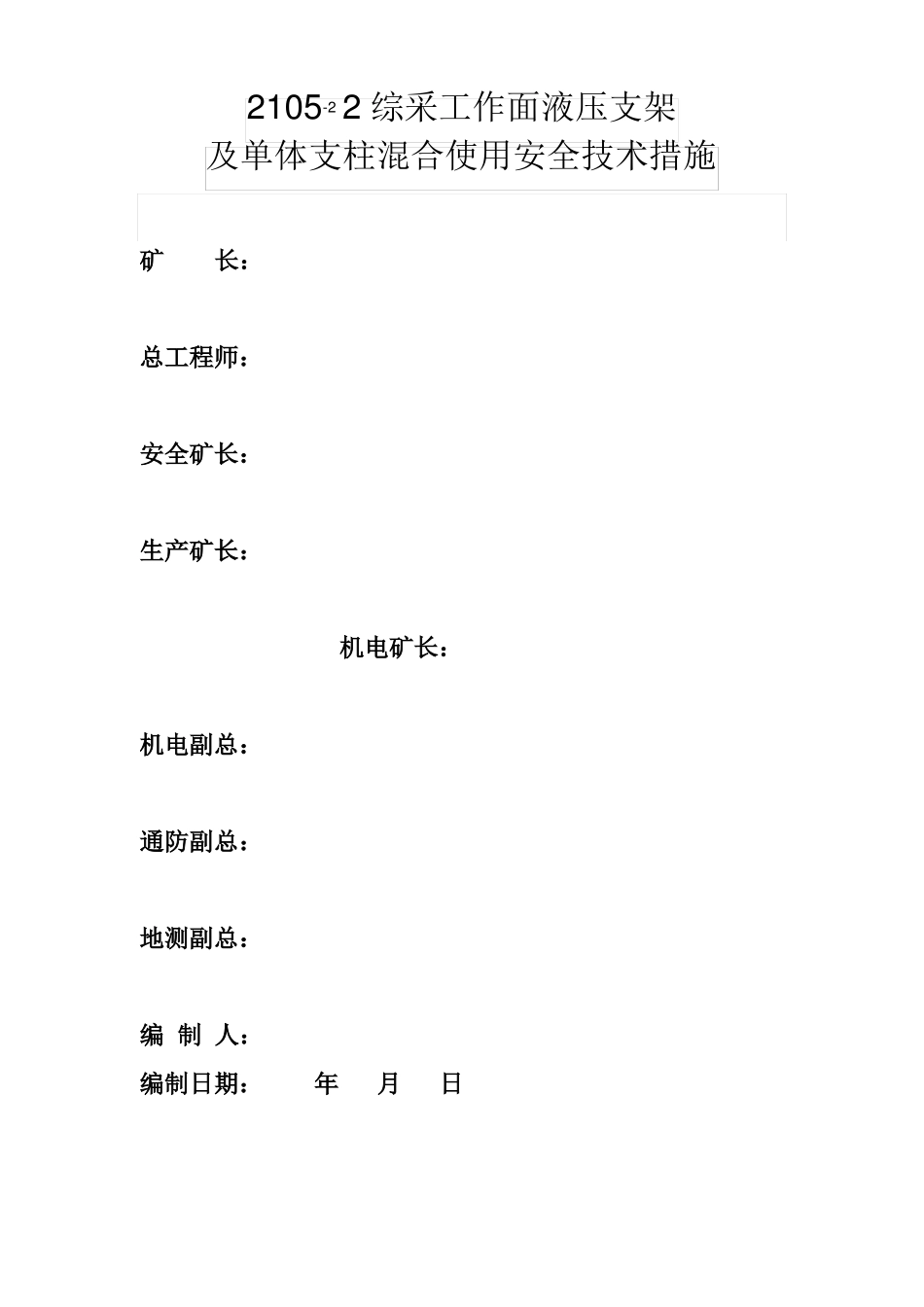

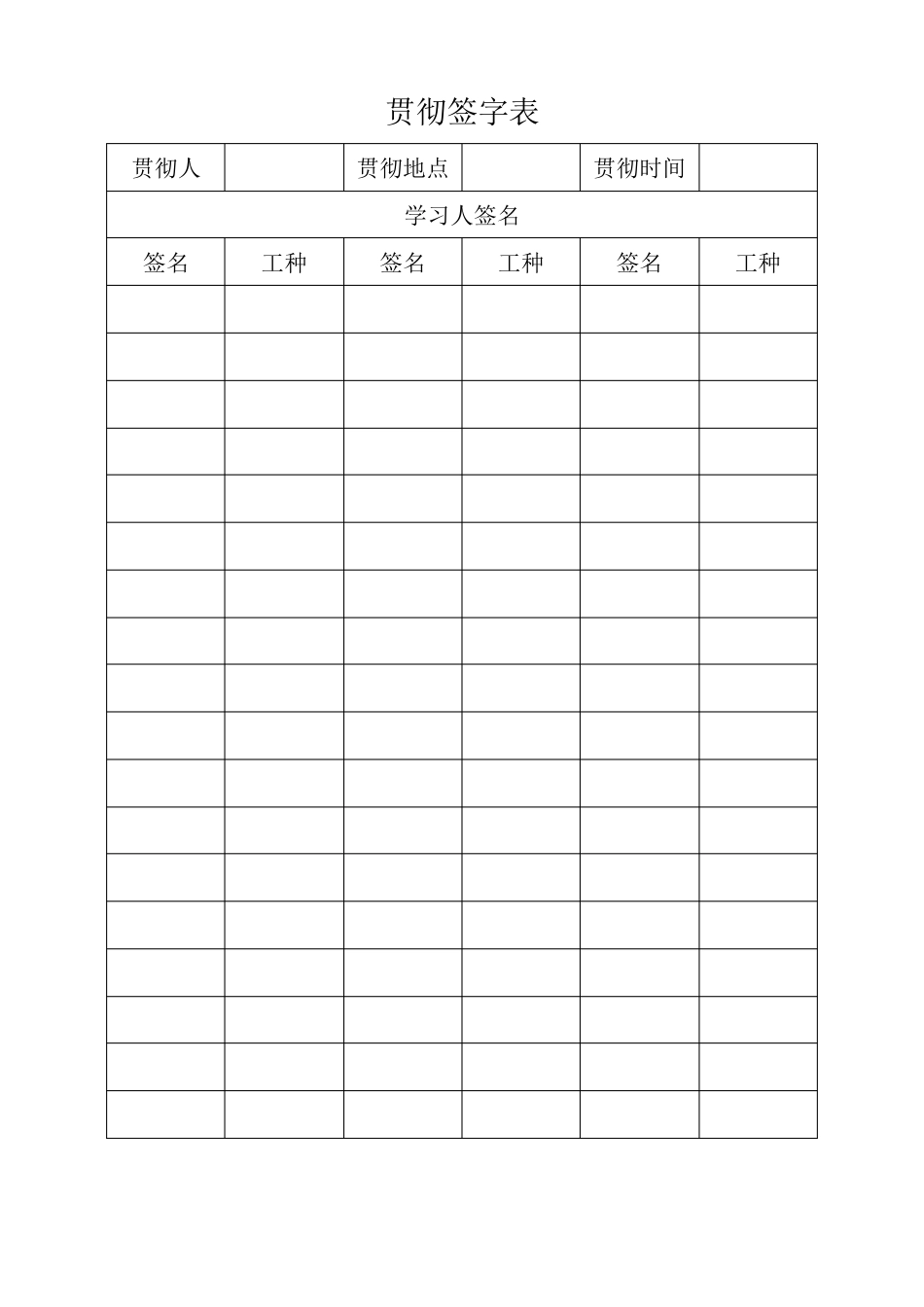

2105 2 综采工作面液压支架及单体支柱混合使用安全技术措施-2矿长:总工程师:安全矿长:生产矿长:机电副总:通防副总:地测副总:编 制 人:编制日期:机电矿长:年月日2105-22 综采工作面液压支架及单体支柱混合使用安全技术措施参加部门安全矿长生产矿长机电矿长安检科抽放工区生产技术科施工单位会审意见:签字日期参加部门机电副总通防副总地测副总通风工区机电工区矿调度室签字日期总工程师意见:矿长意见:贯彻签字表贯彻人贯彻地点贯彻时间学习人签名签名工种签名工种签名工种-22105 2 综采工作面液压支架及单体支柱混合使用安全技术措施因 2105-22 综采工作面上段采用液压支架,下段采用单体单体液压支柱配合 π型钢梁混合使用,不符合《煤矿安全规程》第一百条(在同一采煤工作面中,不得使用不同类型和不同性能的支护。在地质条件复杂的采煤工作面中必须使用不同类型的支柱时,必须制定安全措施)之规定,我矿根据 2105-22 综采面煤层沿倾向方向遇到斜交断层,随着工作面的推进,采面倾斜长度增加。运输巷及回风巷巷道变形较快,修复难度较大,无法及时补充支架特点,经矿部研究决定,采取上段使用液压支架、下段 40 米使用单体液压支柱配合顶梁进行支护,特制定如下措施,请综采队及管理人员按此措施执行:一、综采面概况: 1、21052 综采工作面位于矿井北面,上限标高+1328m,下限标高+1276。2、采煤方法:采用走向长壁后退式,采用全部垮落管理顶板。3、煤落煤方式:工作面采用 MG200/720-AWD 型双滚筒采煤机落煤,截深 0.6m,并从上向下移架推溜。4、装煤方式:采用 MG200/720-AWD 采煤机组螺旋滚筒叶片和 SGZ730/320 型刮板输送机的铲煤板装煤。5、运煤方式:工作面采用刮板输送机运输, 2105-22运输巷采用刮板输送机及皮带机运输运输至 21051 煤仓;再从运输上山采用皮带机运输至地面。6、支护形式:(1)工作面上段采用 ZYT16/350 型掩护式支架支护顶板。最大控顶距 5.8m,最小控顶距 5.2m。(2)工作面下段采用DW10/300 型单体液压支柱配3.6m 长 π 型钢梁支护顶板,支柱布置形式为齐柱式,“三、四”排支柱管理顶板。最大控顶距 4.2m,最小控顶距 3.6m。二、顶板管理两种支护形式安全技术措施为确保采面支护的安全,制定措施如下:1、工作面的顶底板必须保证平整,煤壁直。2、支架与支柱交接的地方不能有空顶,靠近支架必须使用单体配 π 型钢架设棚子,一梁三柱梁。棚子必须成对使用,随着...
