220kV罗宿线#056电杆拆除施工方案

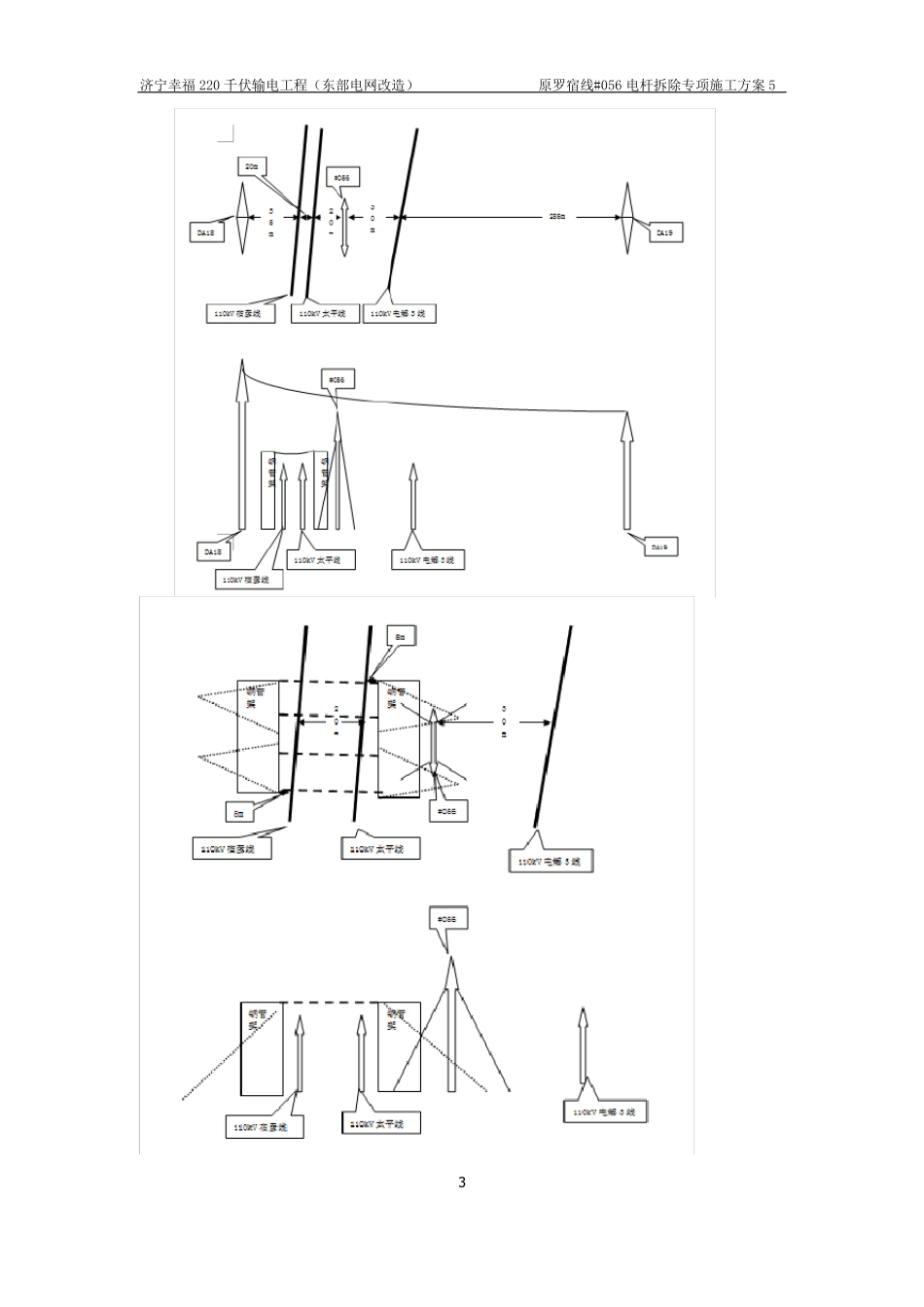

济宁幸福 220 千伏输电工程（东部电网改造）原罗宿线#056 电杆拆除专项施工方案 5目录编制依据............................................................................................................ 1一、工程概况 ..................................................................................................... 2二、拆除施工方法............................................................................................... 4三、安全保证措施............................................................................................... 5四、危险点预测与分析........................................................................................ 9编制依据《国家电网公司基建安全管理规定》国网（基建 2）173-2019《电力建设安全工作规程第 2 部分：电力线路》DL5009.2-2013《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建3）187-2019《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建 3）176-20191济宁幸福 220 千伏输电工程（东部电网改造）原罗宿线#056 电杆拆除专项施工方案 5一、工程概况因济宁幸福 220kV 输电工程建设需要，将原 220kV 罗彦线、罗宿线拆除，新建里彦电厂-罗厂站线路、北宿站-罗厂站线路。罗宿线 DA18-DA19 跨越 110kV 宿彦线、110kV 太平线、110kV 电解 3 线，原罗宿线#056 电杆在 110kV 太平线和 110kV 电解 3 线之间。因在拆除旧线路之前要搭设 110kV 宿彦线、110kV 太平线跨越架，且大号侧跨越架将#056 电杆的小号侧拉线包入架体之中、大号侧跨越架的拉线又在电杆大号侧，呈现相互交叉状态，#056 电杆无法直接向大号侧放倒。#056 电杆杆型为 ZG4，呼高 27.8 米、全高 29.4 米（地线支架顶）、全重10.8 吨（Φ400 等径非预应力混凝土电杆每节 980 公斤）、底部埋深 1.5 米、根开 7 米。电杆拉线为上下两层 GJ-70 镀锌钢绞线“八”字型拉线，拉线兼顾顺线路和横线路方向受力，控制 360 度方向的倒杆倾覆力。左右电杆依靠顶部横担和中部水平横梁联结在一起，依靠四周“八”字型拉线保证稳定性，自身无任何稳定性，除承受导地线垂直荷载和横向风荷之外对其他方向额外附加的荷载承受力较弱，极易在不合理外力的作用下倾倒。电杆横担由两个端节和一个中节组成，主...
