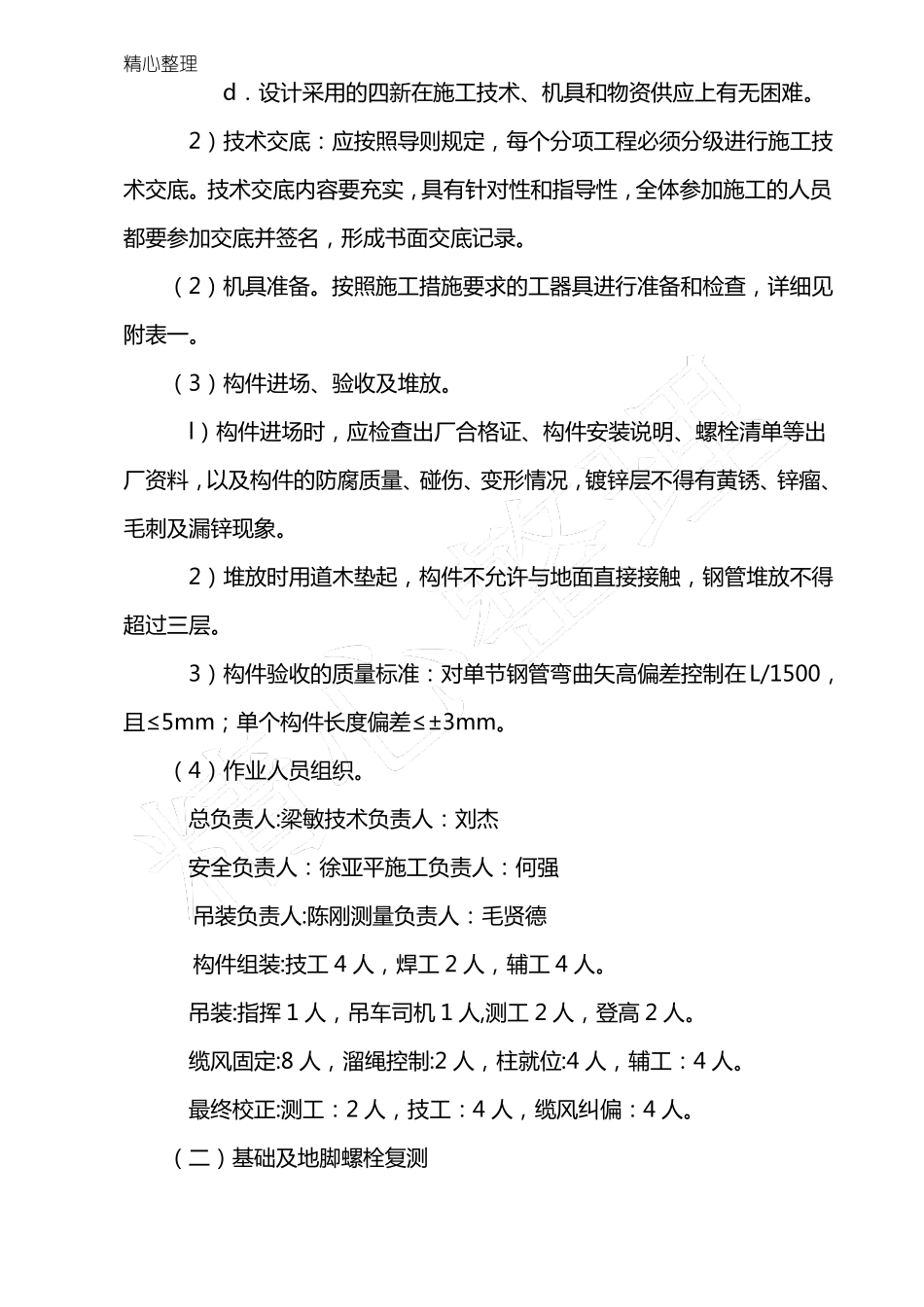

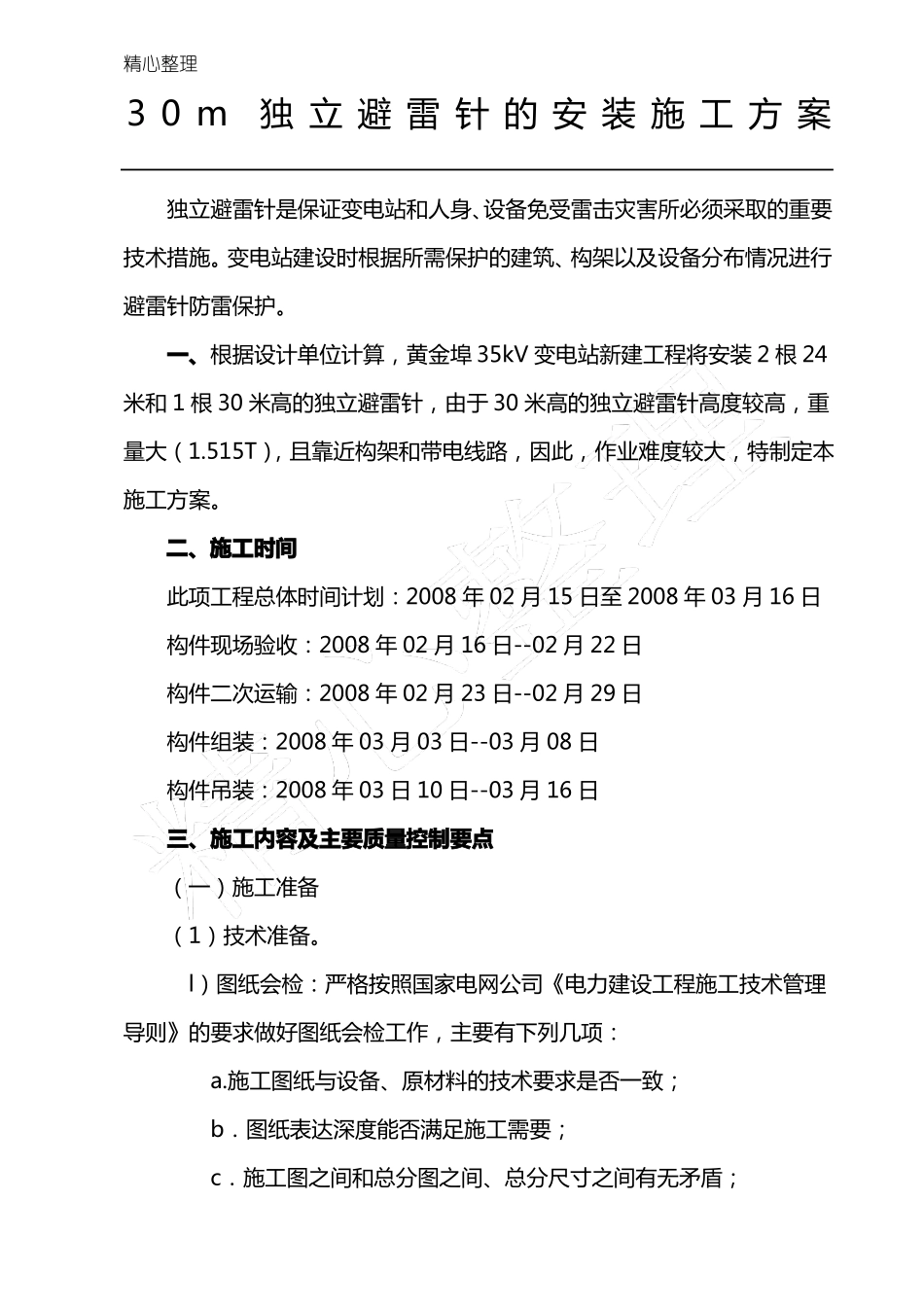

精心整理3 0 m独 立 避 雷 针 的 安 装 施 工 方 案独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。一、根据设计单位计算，黄金埠 35kV 变电站新建工程将安装 2 根 24米和 1 根 30 米高的独立避雷针，由于 30 米高的独立避雷针高度较高，重量大（1.515T），且靠近构架和带电线路，因此，作业难度较大，特制定本施工方案。二、施工时间此项工程总体时间计划：2008 年 02 月 15 日至 2008 年 03 月 16 日构件现场验收：2008 年 02 月 16 日--02 月 22 日构件二次运输：2008 年 02 月 23 日--02 月 29 日构件组装：2008 年 03 月 03 日--03 月 08 日构件吊装：2008 年 03 日 10 日--03 月 16 日三、施工内容及主要质量控制要点（一）施工准备（1）技术准备。l）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项：a.施工图纸与设备、原材料的技术要求是否一致；b．图纸表达深度能否满足施工需要；c．施工图之间和总分图之间、总分尺寸之间有无矛盾；精心整理d．设计采用的四新在施工技术、机具和物资供应上有无困难。2）技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。（2）机具准备。按照施工措施要求的工器具进行准备和检查，详细见附表一。（3）构件进场、验收及堆放。l）构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。2）堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层。3）构件验收的质量标准：对单节钢管弯曲矢高偏差控制在L/1500，且≤5mm；单个构件长度偏差≤±3mm。（4）作业人员组织。总负责人:梁敏技术负责人：刘杰安全负责人：徐亚平施工负责人：何强吊装负责人:陈刚测量负责人：毛贤德构件组装:技工 4 人，焊工 2 人，辅工 4 人。吊装:指挥 1 人，吊车司机 1 人,测工 2 人，登高 2 人。缆风固定:8 人，溜绳控制:2 人，柱就位:4 人，辅工：4 人。最终校正:测工：2 人，技工：4 人，缆风纠偏：4 人。（二）基础及地脚螺栓复测精心整...
