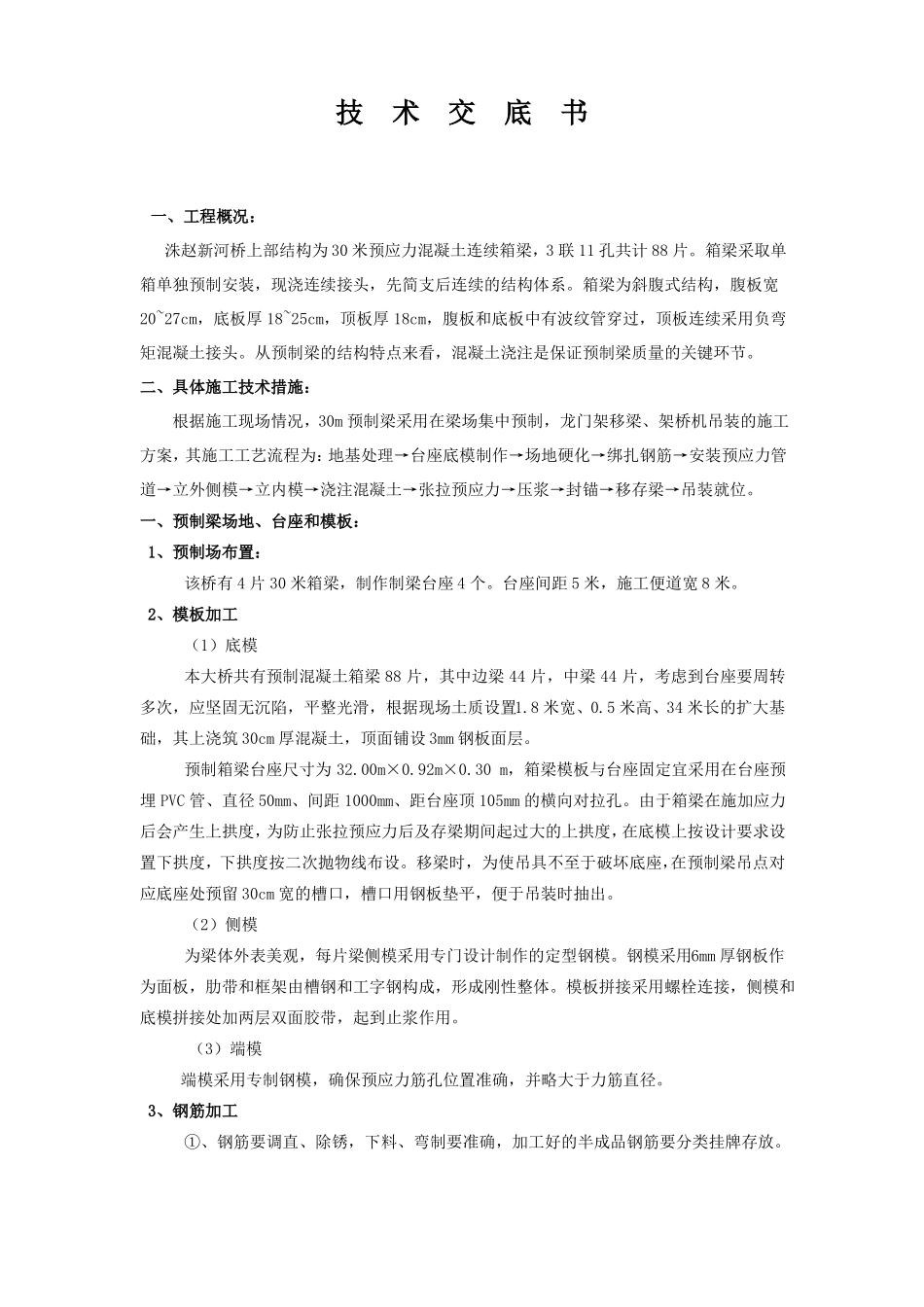

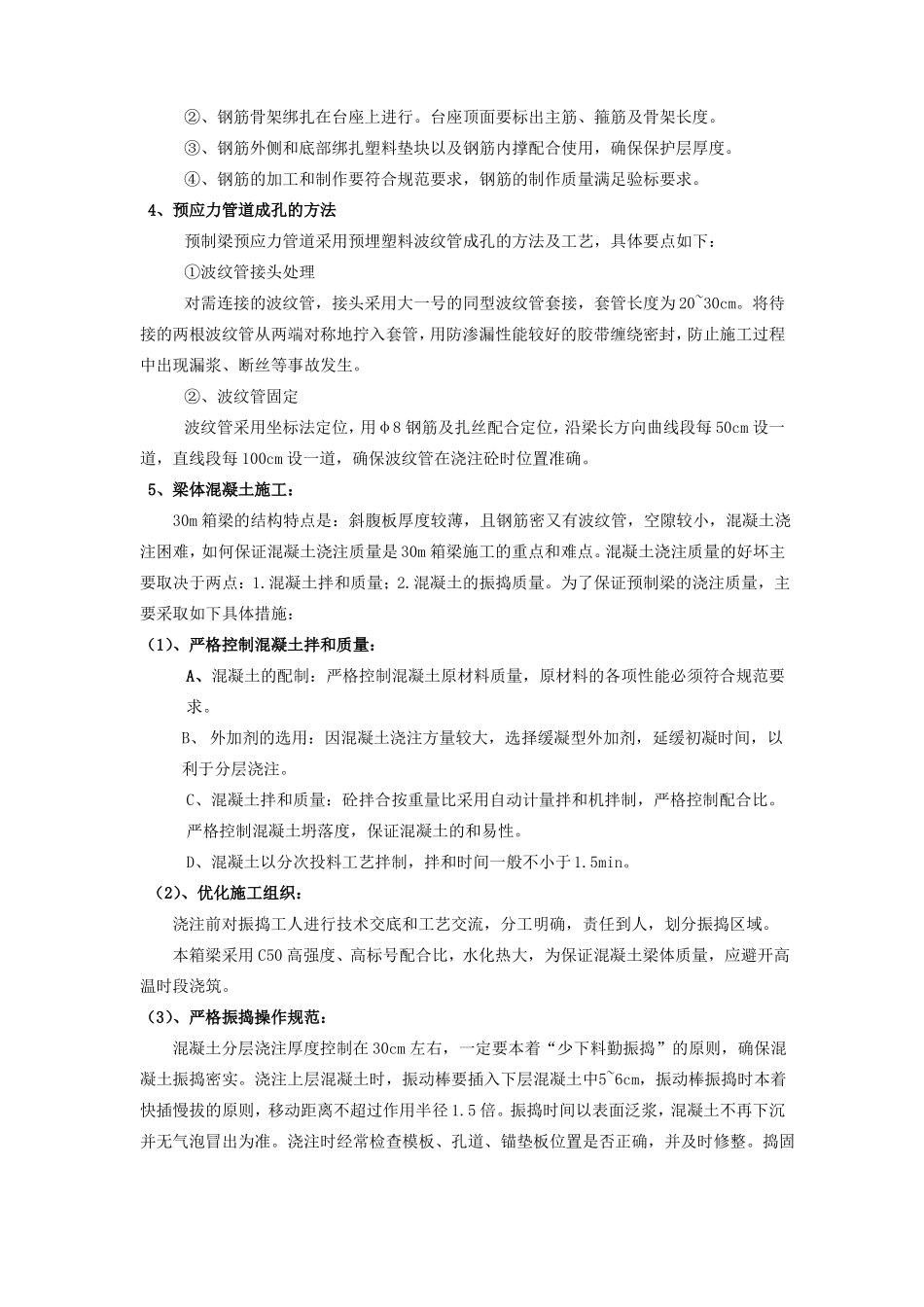

30 米预制箱梁施工技术交底编制：复核：接收人：日照正诺市政工程有限公司2012 年 6 月 12 日技术交底书一、工程概况：洙赵新河桥上部结构为 30 米预应力混凝土连续箱梁，3 联 11 孔共计 88 片。箱梁采取单箱单独预制安装，现浇连续接头，先简支后连续的结构体系。箱梁为斜腹式结构，腹板宽20~27cm，底板厚 18~25cm，顶板厚 18cm，腹板和底板中有波纹管穿过，顶板连续采用负弯矩混凝土接头。从预制梁的结构特点来看，混凝土浇注是保证预制梁质量的关键环节。二、具体施工技术措施：根据施工现场情况，30m 预制梁采用在梁场集中预制，龙门架移梁、架桥机吊装的施工方案，其施工工艺流程为：地基处理→台座底模制作→场地硬化→绑扎钢筋→安装预应力管道→立外侧模→立内模→浇注混凝土→张拉预应力→压浆→封锚→移存梁→吊装就位。一、预制梁场地、台座和模板： 1、预制场布置：该桥有 4 片 30 米箱梁，制作制梁台座 4 个。台座间距 5 米，施工便道宽 8 米。 2、模板加工（1）底模本大桥共有预制混凝土箱梁 88 片，其中边梁 44 片，中梁 44 片，考虑到台座要周转多次，应坚固无沉陷，平整光滑，根据现场土质设置1.8 米宽、0.5 米高、34 米长的扩大基础，其上浇筑 30cm 厚混凝土，顶面铺设 3mm 钢板面层。预制箱梁台座尺寸为 32.00m×0.92m×0.30 m，箱梁模板与台座固定宜采用在台座预埋 PVC 管、直径 50mm、间距 1000mm、距台座顶 105mm 的横向对拉孔。由于箱梁在施加应力后会产生上拱度，为防止张拉预应力后及存梁期间起过大的上拱度，在底模上按设计要求设置下拱度，下拱度按二次抛物线布设。移梁时，为使吊具不至于破坏底座，在预制梁吊点对应底座处预留 30cm 宽的槽口，槽口用钢板垫平，便于吊装时抽出。（2）侧模为梁体外表美观，每片梁侧模采用专门设计制作的定型钢模。钢模采用6mm 厚钢板作为面板，肋带和框架由槽钢和工字钢构成，形成刚性整体。模板拼接采用螺栓连接，侧模和底模拼接处加两层双面胶带，起到止浆作用。（3）端模端模采用专制钢模，确保预应力筋孔位置准确，并略大于力筋直径。3、钢筋加工①、钢筋要调直、除锈，下料、弯制要准确，加工好的半成品钢筋要分类挂牌存放。②、钢筋骨架绑扎在台座上进行。台座顶面要标出主筋、箍筋及骨架长度。③、钢筋外侧和底部绑扎塑料垫块以及钢筋内撑配合使用，确保保护层厚度。④、钢筋的加工和制作要符合规范要求，钢筋的制作质量满...
