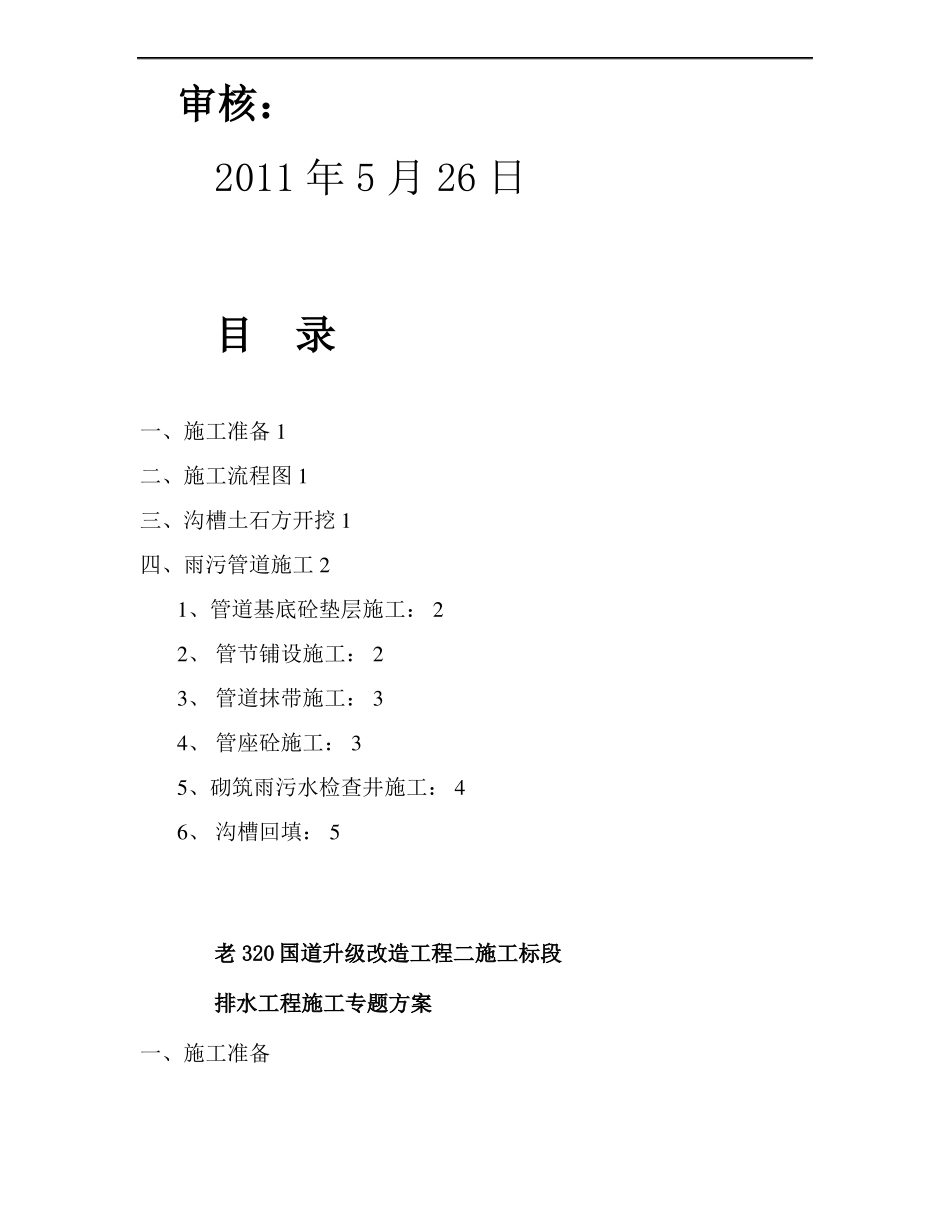

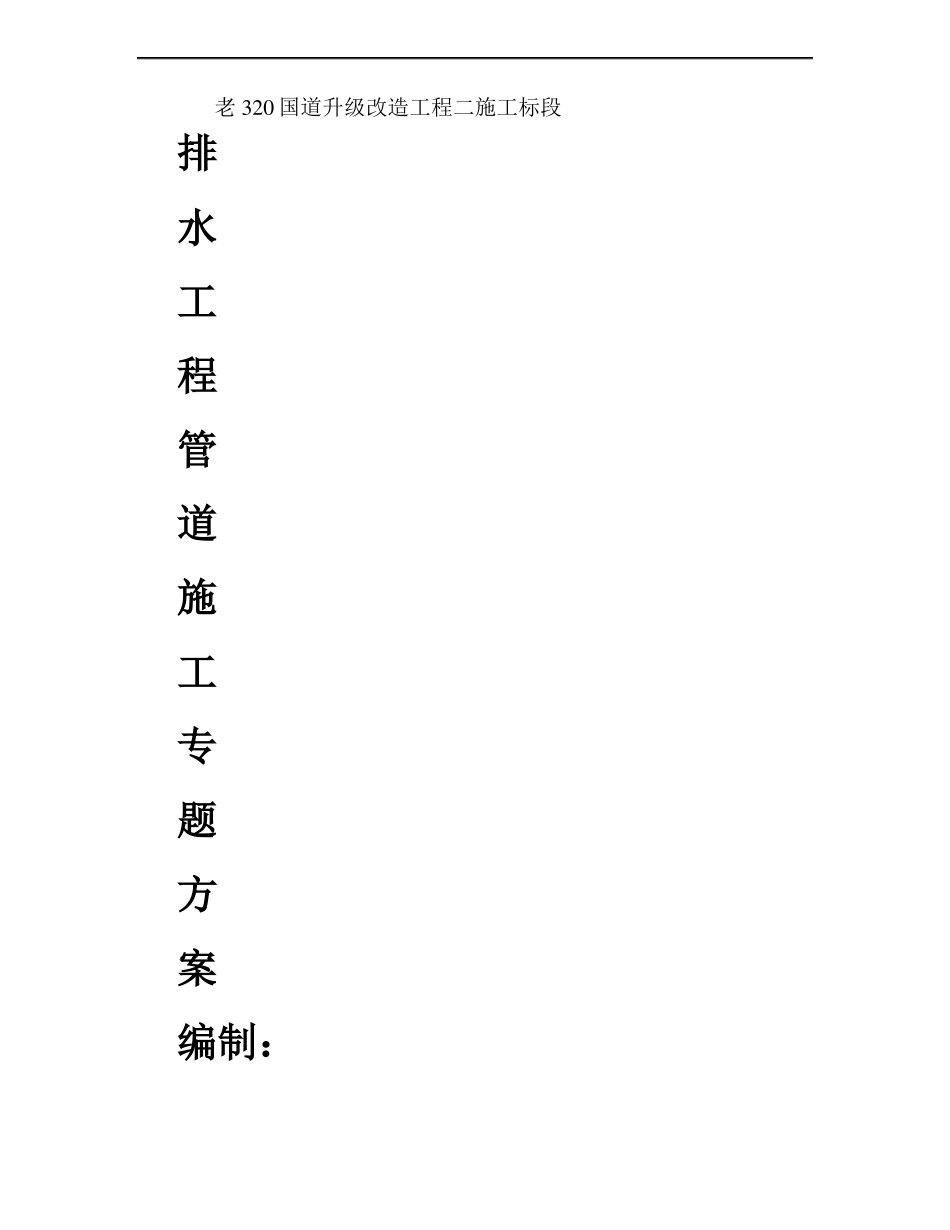

老 320 国道升级改造工程二施工标段排水工程管道施工专题方案编制：审核：2011 年 5 月 26 日目录一、施工准备 1二、施工流程图 1三、沟槽土石方开挖 1四、雨污管道施工 21、管道基底砼垫层施工： 22、 管节铺设施工： 23、 管道抹带施工： 34、 管座砼施工： 35、砌筑雨污水检查井施工： 46、 沟槽回填： 5老 320 国道升级改造工程二施工标段排水工程施工专题方案一、施工准备1、沟槽开挖前，必须会同有关部门查清地下设施、地下埋设物的现状、分布位置及埋深，在施工过程中注意保护。2、根据设计图纸及有关规范，进行管道沟槽放样。二、施工流程图测量放线 基槽开挖、清理沟槽、基底夯实 基础垫层或砼管座 安装砼管砌筑检查井 做污水管闭水试验沟槽回填夯实三、沟槽土石方开挖1、应根据地基土类型及开挖深度按规范规定放坡，如沟槽深度范围内有几类土分层，应按不同坡度放坡。2、如管道沟槽较深，放坡影响路基或土、石方量大，应采取增设挡土板支撑等防护等措施。3、道路大开挖地段必须待路基平整后方可开挖沟管土方，局部挖深地段须跳槽开挖或增设挡土板支撑，注意施工安全。4、沟槽边侧临时堆土应与沟槽保持一定的距离，不能小于规范规定的最小距离。5、沟槽开挖是应用人工配合挖机进行开挖，用自卸汽车运余土；特别注意挖掘机或其他装载运输车辆行使，沟槽一侧的放坡或防护措施应符合规范规定，以防塌方。6、沟槽开挖离设计底标高有一定距离时（10~20cm），应用人工清底，夯实基底及拍边。如有软弱地基时，应进行换填处理。7、为防止地表水，雨水浸泡基槽，在沟槽底顺纵坡方向挖排水沟，且在一定距离设一个集水坑，一旦集水坑出现积水就要用潜水泵，及时将积水排出坑外。垫层施工时应先用级配砂石填平排水沟和集水坑。8、铺设垫层前须将沟槽内的杂物、松散土及淤泥清除干净，报现场监理工程师验收后才进行下道工序的施工。9、开挖后须对建成段与新建衔接点的管道平面位置、高程及断面进行复核，并将复核结果呈报施工监理组核定后，方可进行下道工序施工。四、雨污管道施工1、管道基底砼垫层施工：管道基础砼施工前，应控制好两侧模板顶面高程，用木（竹）桩每隔 5 米处定位管底基础标高，并用挂拉线绳调整模板顺直度。浇筑砼垫层后用平板振捣器振动两遍，垫层达到平整、密实即可。基础砼强度达到 5Mpa 以上时，才可进行管节铺设。根据砼各个龄期的试压报告，得出砼管的安装时间，根据现场的实际情况，安装时间...
