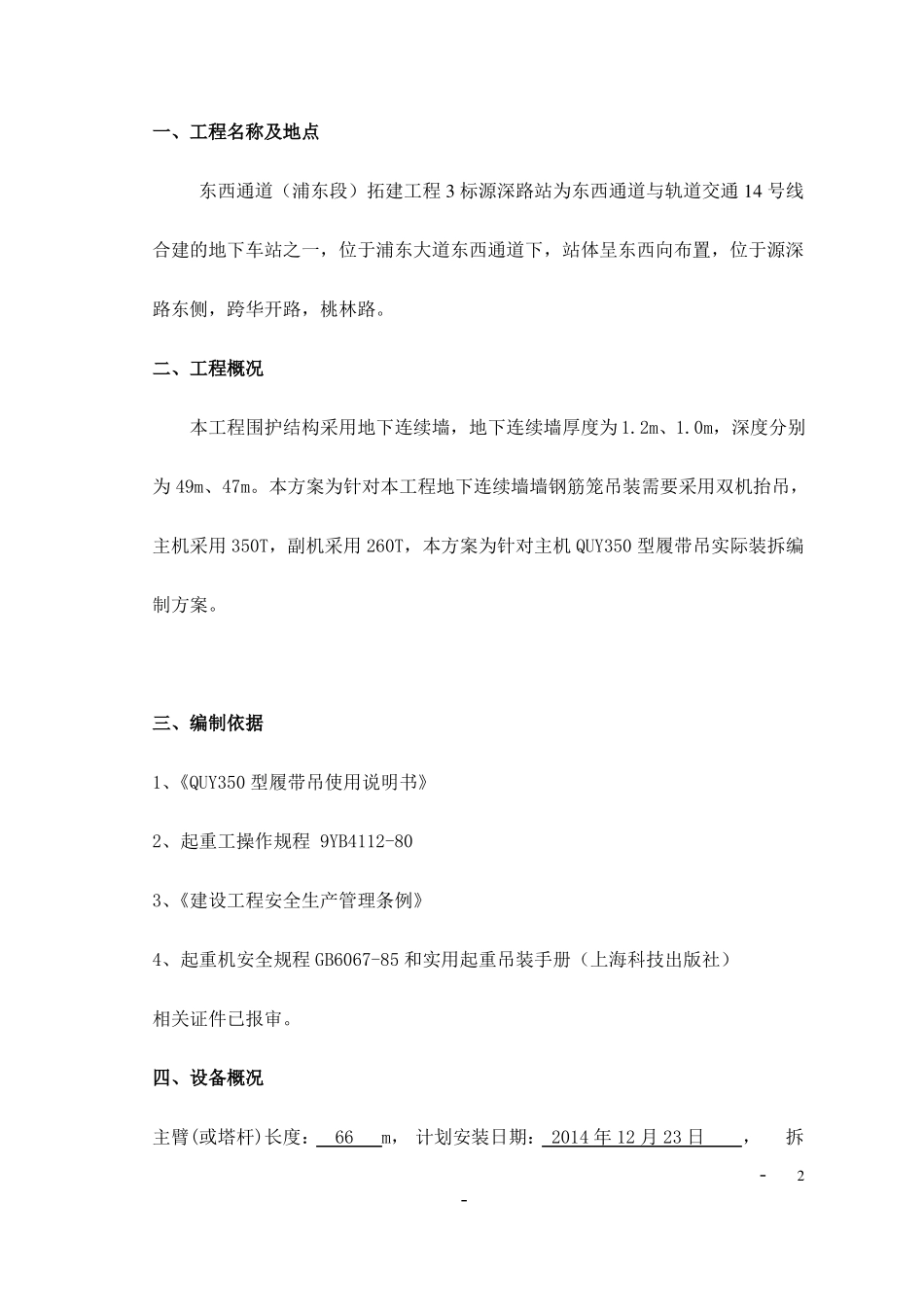

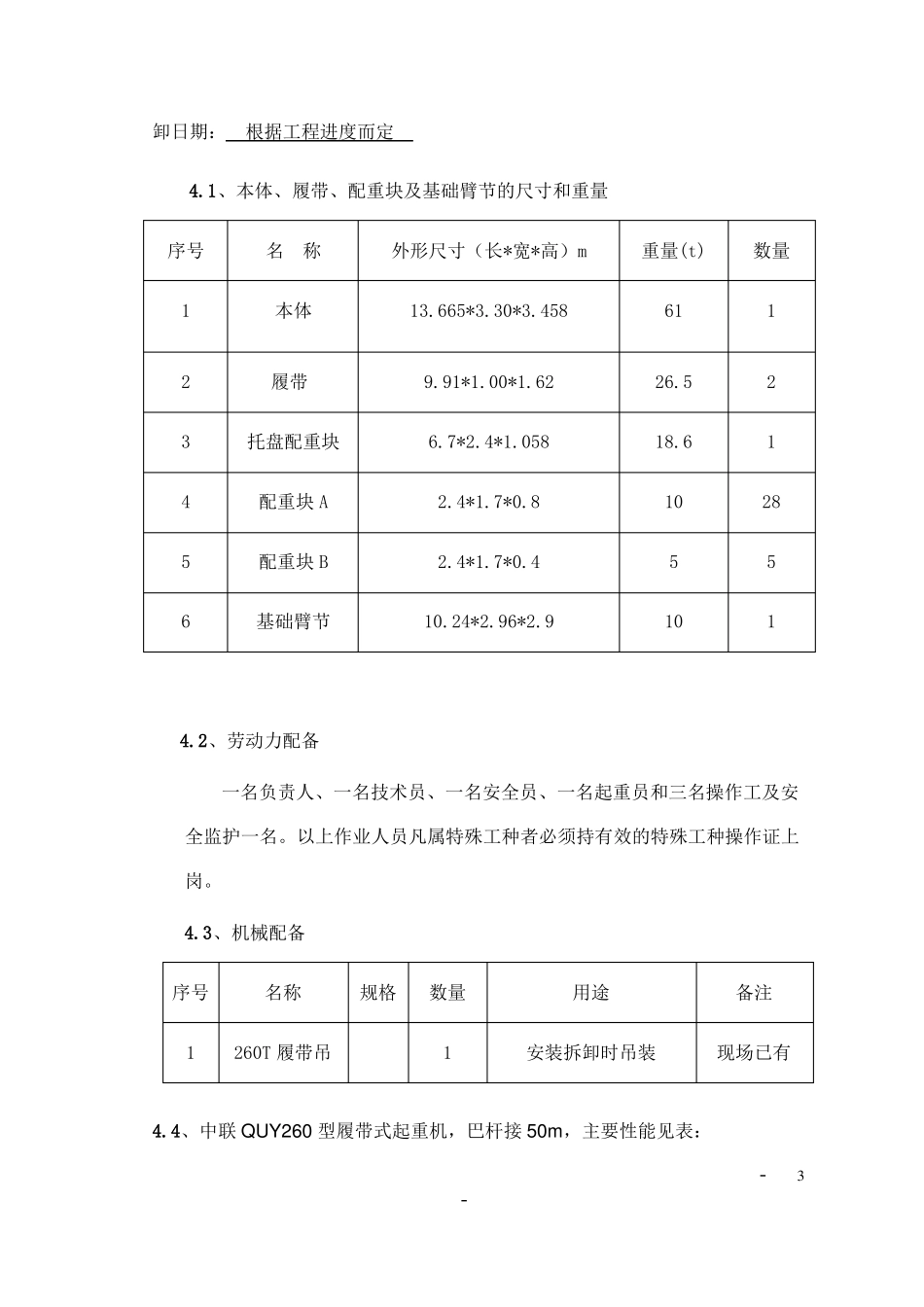

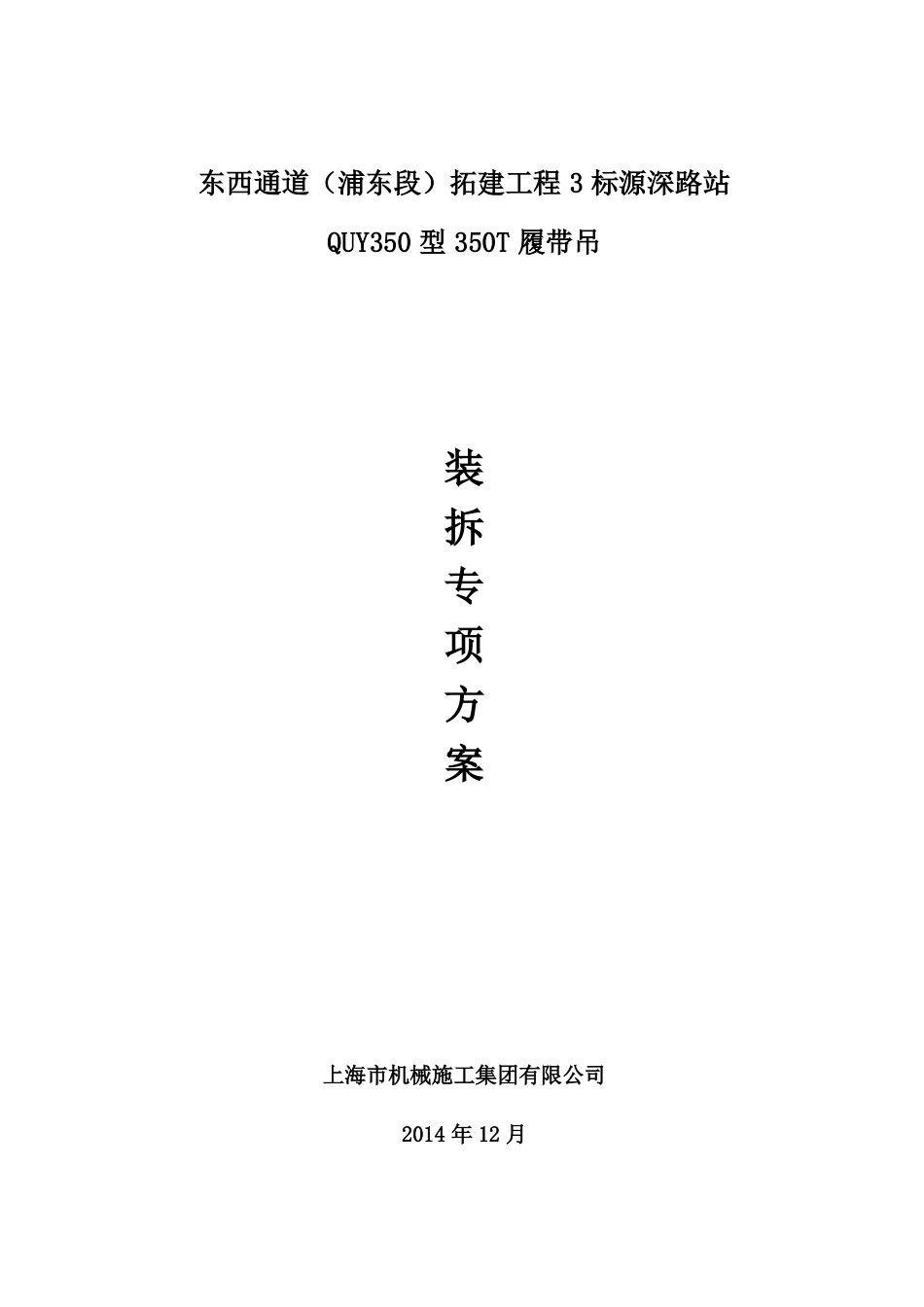

东西通道（浦东段）拓建工程 3 标源深路站QUY350 型 350T 履带吊装拆专项方案上海市机械施工集团有限公司2014 年 12 月一、工程名称及地点东西通道（浦东段）拓建工程 3 标源深路站为东西通道与轨道交通 14 号线合建的地下车站之一，位于浦东大道东西通道下，站体呈东西向布置，位于源深路东侧，跨华开路，桃林路。二、工程概况本工程围护结构采用地下连续墙，地下连续墙厚度为 1.2m、1.0m，深度分别为 49m、47m。本方案为针对本工程地下连续墙墙钢筋笼吊装需要采用双机抬吊，主机采用 350T，副机采用 260T，本方案为针对主机 QUY350 型履带吊实际装拆编制方案。三、编制依据1、《QUY350 型履带吊使用说明书》2、起重工操作规程 9YB4112-803、《建设工程安全生产管理条例》4、起重机安全规程 GB6067-85 和实用起重吊装手册（上海科技出版社）相关证件已报审。四、设备概况主臂(或塔杆)长度： 66 m， 计划安装日期： 2014 年 12 月 23 日，拆--2卸日期：根据工程进度而定4.1、本体、履带、配重块及基础臂节的尺寸和重量序号1名称本体外形尺寸（长*宽*高）m13.665*3.30*3.458重量(t)61数量123456履带托盘配重块配重块 A配重块 B基础臂节9.91*1.00*1.626.7*2.4*1.0582.4*1.7*0.82.4*1.7*0.410.24*2.96*2.926.518.6105102128514.2、劳动力配备一名负责人、一名技术员、一名安全员、一名起重员和三名操作工及安全监护一名。以上作业人员凡属特殊工种者必须持有效的特殊工种操作证上岗。4.3、机械配备序号14.4、中联 QUY260 型履带式起重机，巴杆接 50m，主要性能见表：名称260T 履带吊规格数量1用途安装拆卸时吊装备注现场已有--3起重半径 R（m）有效起重量 Q（t） 提升高度 H（m）101214100837149.549.048.5角度（度）78.576.173.7另：配备 4 根φ28*10M 钢丝绳。以履带重量 26.5T 为计算依据。26.5/71=0.37<1满足安全系数。起重半径控制在 14m 以内。五、安全措施1、严格执行 QUY350 使用组装技术要求。2、参与安装的吊车操作人员必须持有“特种设备作业人员操作证证”，起重作业人员必须持有“特种作业操作证”，并做到持证上岗。3、吊车安装作业前必须进行安全交底，指出作业时可能发生的安全隐患，并采取预防措施。4、安装作业中，必须统一指挥，指挥人员与吊车司机及起重人员配合协调。5、进入现场人员必须按照规定穿戴劳保用品。熟悉并认真执行拆装工作，如有异常应及时向现场指挥人员反应，...
