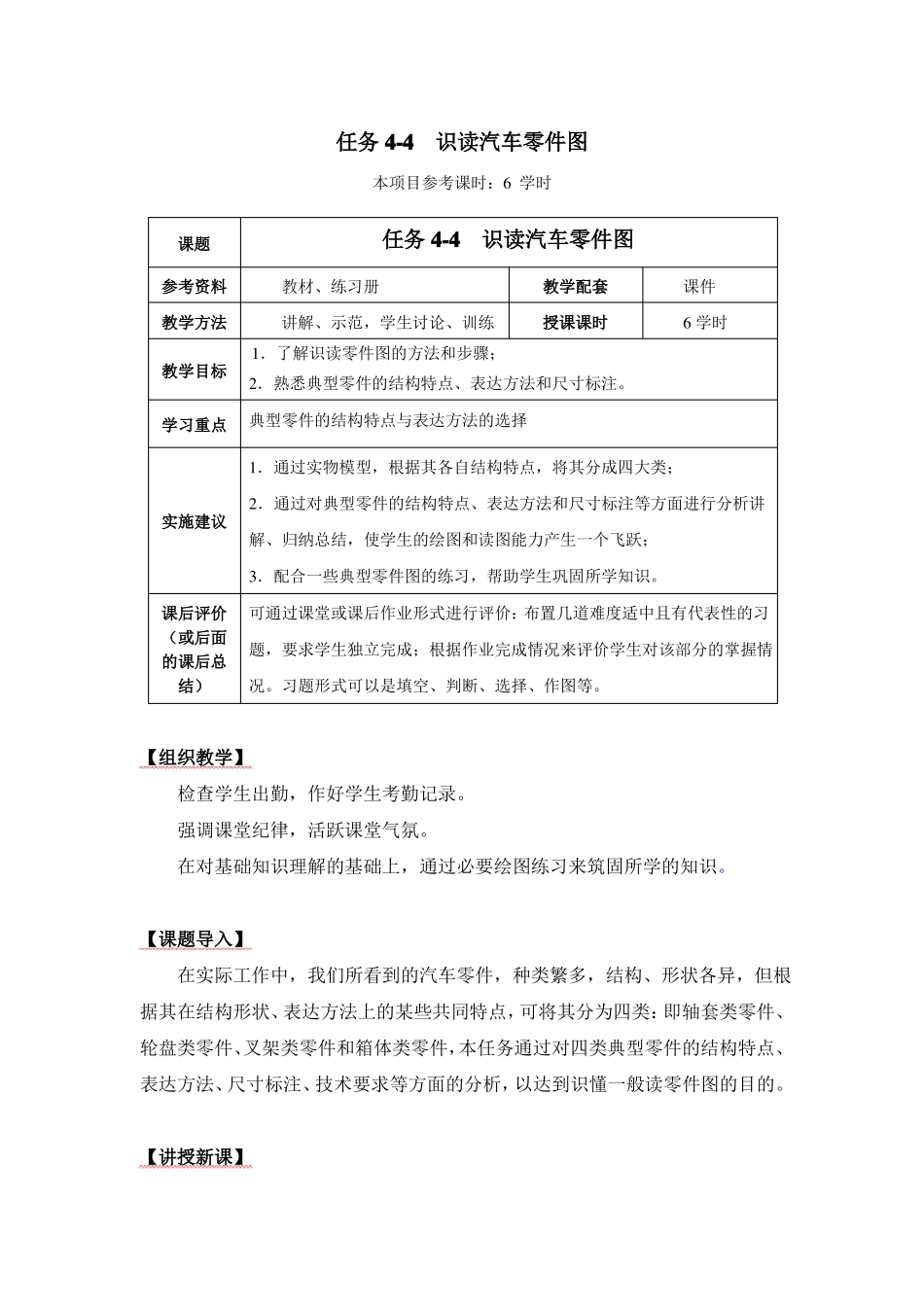

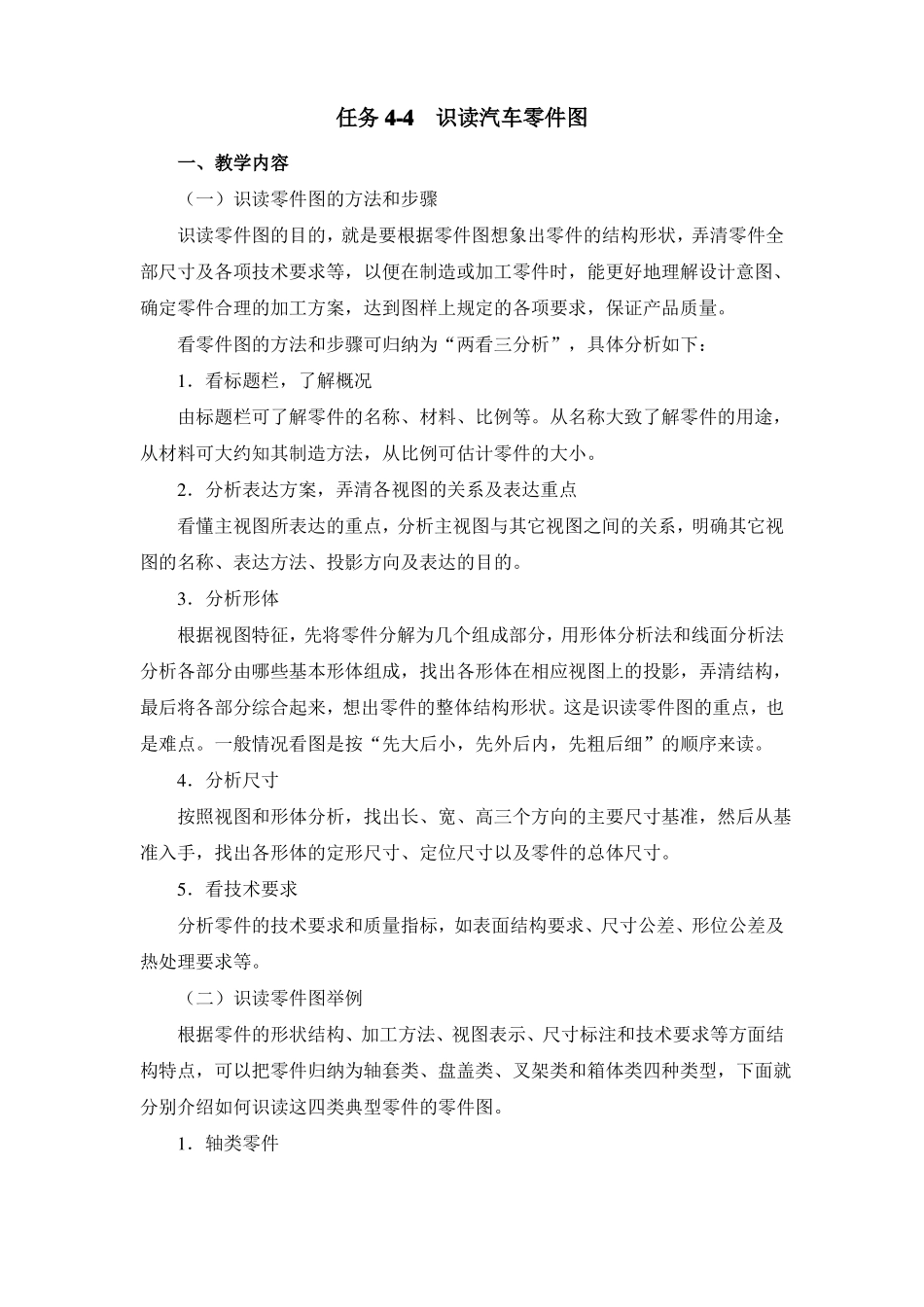

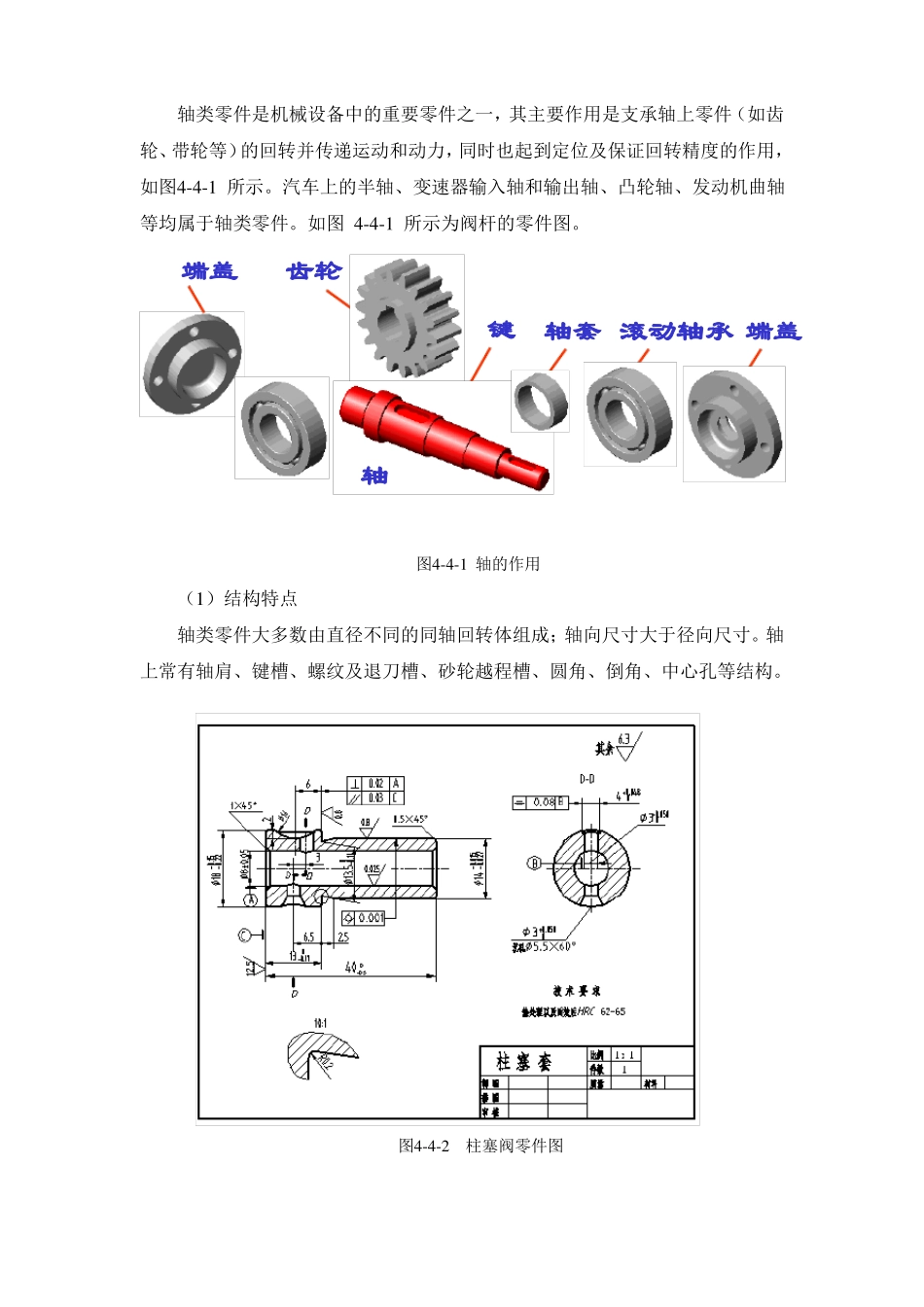

任务 4-4识读汽车零件图本项目参考课时：6 学时课题参考资料教学方法教学目标学习重点任务 4-4识读汽车零件图教材、练习册讲解、示范，学生讨论、训练1．了解识读零件图的方法和步骤；2．熟悉典型零件的结构特点、表达方法和尺寸标注。典型零件的结构特点与表达方法的选择1．通过实物模型，根据其各自结构特点，将其分成四大类；2．通过对典型零件的结构特点、表达方法和尺寸标注等方面进行分析讲教学配套授课课时课件6 学时实施建议解、归纳总结，使学生的绘图和读图能力产生一个飞跃；3．配合一些典型零件图的练习，帮助学生巩固所学知识。课后评价（或后面的课后总结）可通过课堂或课后作业形式进行评价：布置几道难度适中且有代表性的习题，要求学生独立完成；根据作业完成情况来评价学生对该部分的掌握情况。习题形式可以是填空、判断、选择、作图等。【组织教学】检查学生出勤，作好学生考勤记录。强调课堂纪律，活跃课堂气氛。在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。【课题导入】在实际工作中，我们所看到的汽车零件，种类繁多，结构、形状各异，但根据其在结构形状、表达方法上的某些共同特点，可将其分为四类：即轴套类零件、轮盘类零件、叉架类零件和箱体类零件，本任务通过对四类典型零件的结构特点、表达方法、尺寸标注、技术要求等方面的分析，以达到识懂一般读零件图的目的。【讲授新课】任务 4-4识读汽车零件图一、教学内容（一）识读零件图的方法和步骤识读零件图的目的，就是要根据零件图想象出零件的结构形状，弄清零件全部尺寸及各项技术要求等，以便在制造或加工零件时，能更好地理解设计意图、确定零件合理的加工方案，达到图样上规定的各项要求，保证产品质量。看零件图的方法和步骤可归纳为“两看三分析”，具体分析如下：1．看标题栏，了解概况由标题栏可了解零件的名称、材料、比例等。从名称大致了解零件的用途，从材料可大约知其制造方法，从比例可估计零件的大小。2．分析表达方案，弄清各视图的关系及表达重点看懂主视图所表达的重点，分析主视图与其它视图之间的关系，明确其它视图的名称、表达方法、投影方向及表达的目的。3．分析形体根据视图特征，先将零件分解为几个组成部分，用形体分析法和线面分析法分析各部分由哪些基本形体组成，找出各形体在相应视图上的投影，弄清结构，最后将各部分综合起来，想出零件的整体结构形状。这是识读零件图的重点，也是难点。一般情况看图是按“...
