5米高支模专项方案

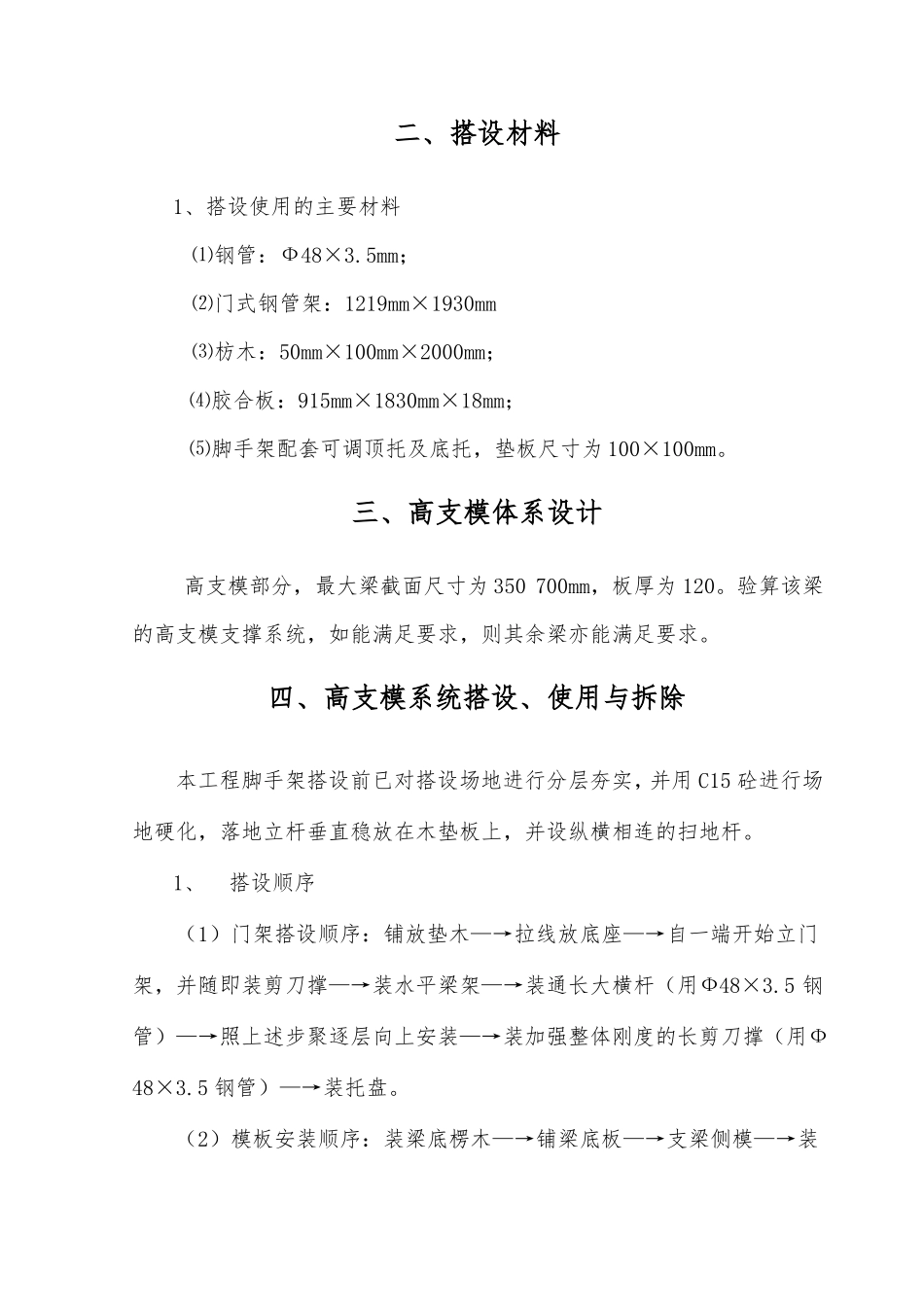

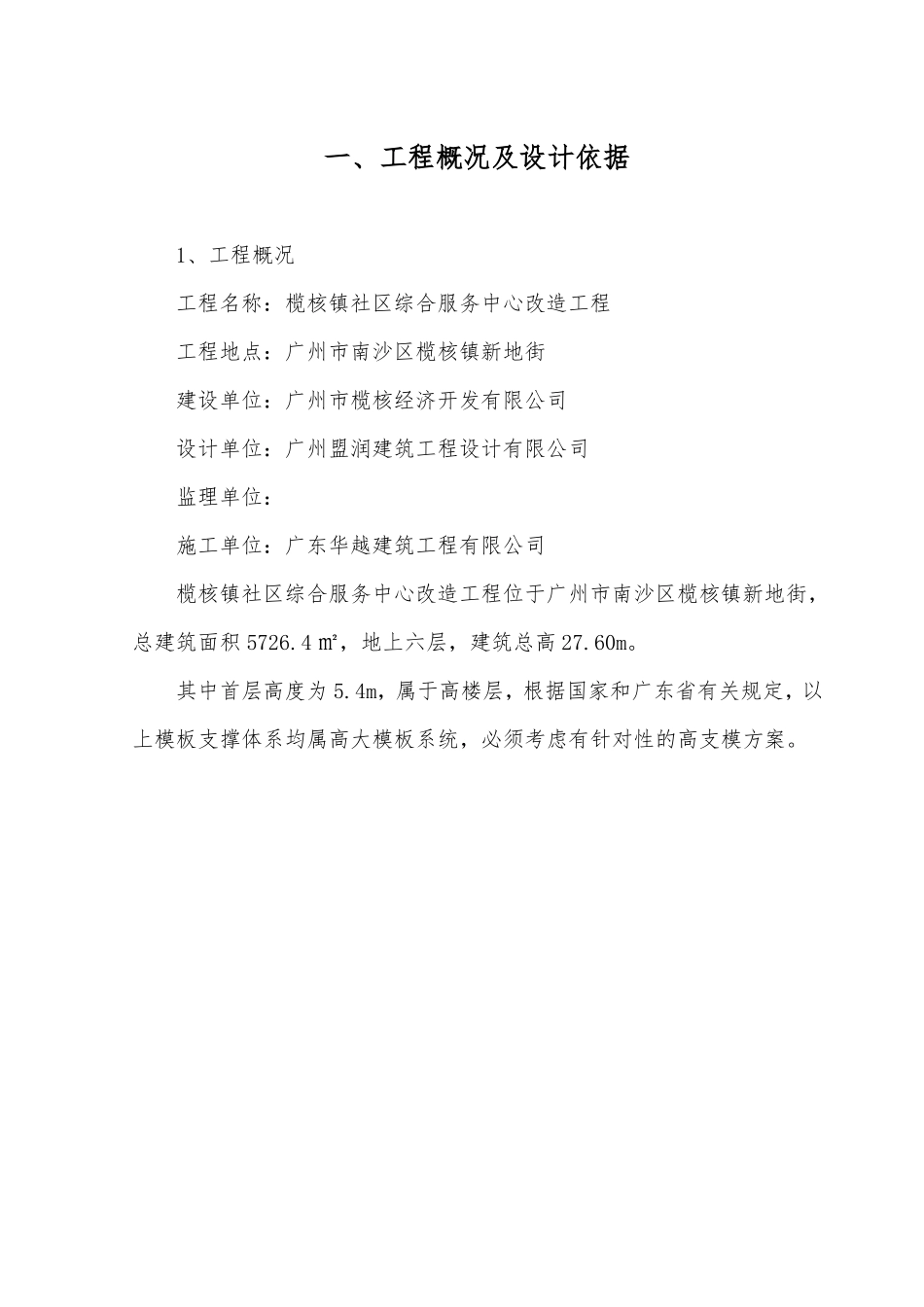

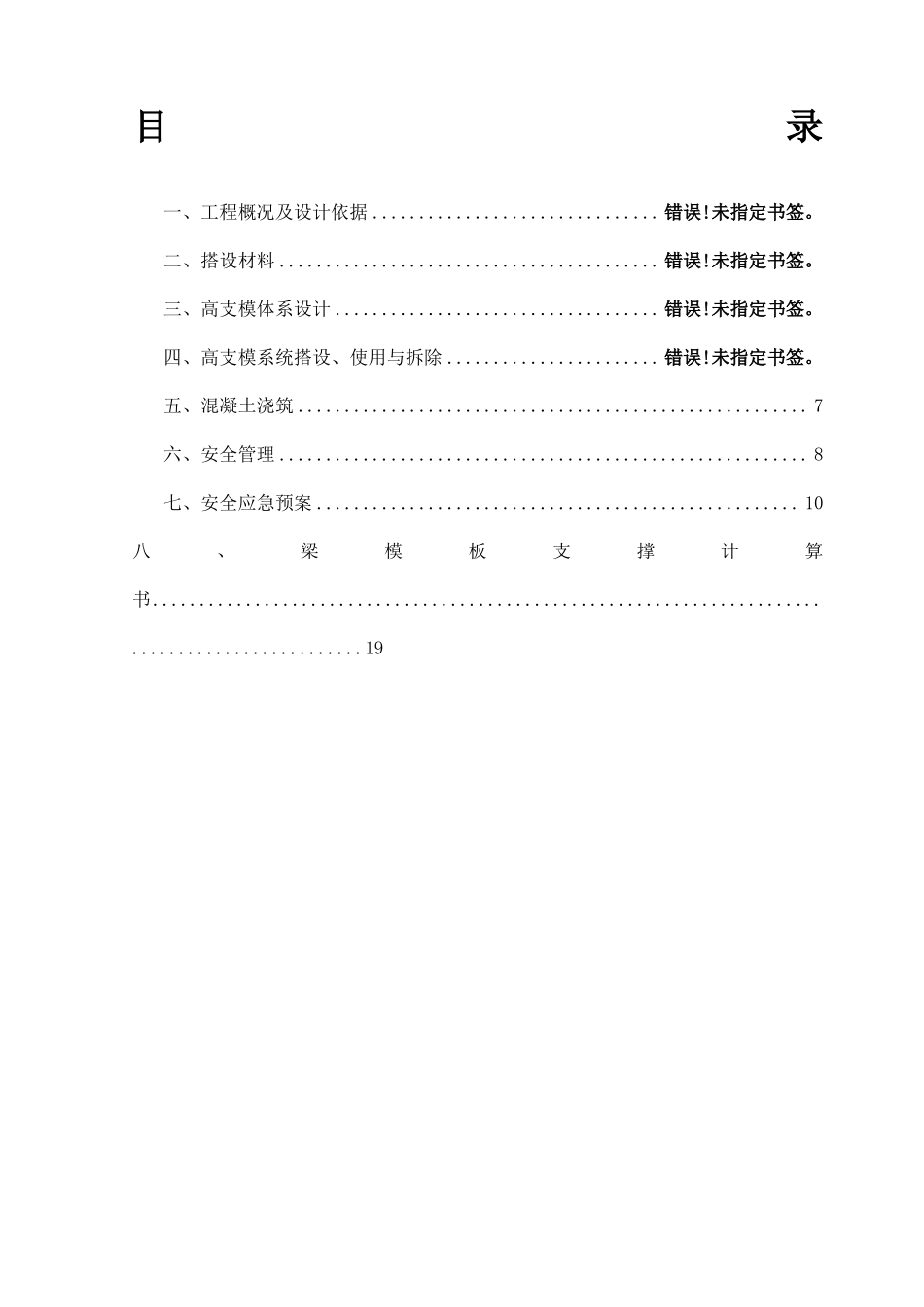

目录一、工程概况及设计依据 ............................... 错误!未指定书签。二、搭设材料 ......................................... 错误!未指定书签。三、高支模体系设计 ................................... 错误!未指定书签。四、高支模系统搭设、使用与拆除 ....................... 错误!未指定书签。五、混凝土浇筑 ....................................................... 7六、安全管理 ......................................................... 8七、安全应急预案 .................................................... 10八、梁模板支撑计算书.................................................................................................19一、工程概况及设计依据1、工程概况工程名称：榄核镇社区综合服务中心改造工程工程地点：广州市南沙区榄核镇新地街建设单位：广州市榄核经济开发有限公司设计单位：广州盟润建筑工程设计有限公司监理单位：施工单位：广东华越建筑工程有限公司榄核镇社区综合服务中心改造工程位于广州市南沙区榄核镇新地街，总建筑面积 5726.4 ㎡，地上六层，建筑总高 27.60m。其中首层高度为 5.4m，属于高楼层，根据国家和广东省有关规定，以上模板支撑体系均属高大模板系统，必须考虑有针对性的高支模方案。二、搭设材料1、搭设使用的主要材料⑴钢管：Ф48×3.5mm；⑵门式钢管架：1219mm×1930mm⑶枋木：50mm×100mm×2000mm；⑷胶合板：915mm×1830mm×18mm；⑸脚手架配套可调顶托及底托，垫板尺寸为 100×100mm。三、高支模体系设计高支模部分，最大梁截面尺寸为 350 700mm，板厚为 120。验算该梁的高支模支撑系统，如能满足要求，则其余梁亦能满足要求。四、高支模系统搭设、使用与拆除本工程脚手架搭设前已对搭设场地进行分层夯实，并用 C15 砼进行场地硬化，落地立杆垂直稳放在木垫板上，并设纵横相连的扫地杆。1、搭设顺序（1）门架搭设顺序：铺放垫木—→拉线放底座—→自一端开始立门架，并随即装剪刀撑—→装水平梁架—→装通长大横杆（用Ф48×3.5 钢管）—→照上述步聚逐层向上安装—→装加强整体刚度的长剪刀撑（用Ф48×3.5 钢管）—→装托盘。（2）模板安装顺序：装梁底楞木—→铺梁底板—→支梁侧模—→装楼板楞木—→铺楼板底模。2、搭设工艺在搭设过程中要注意以下一些事项：（1）严格按规范进行施工搭设，同已浇的砼柱作有效紧抱，增架稳定。...
