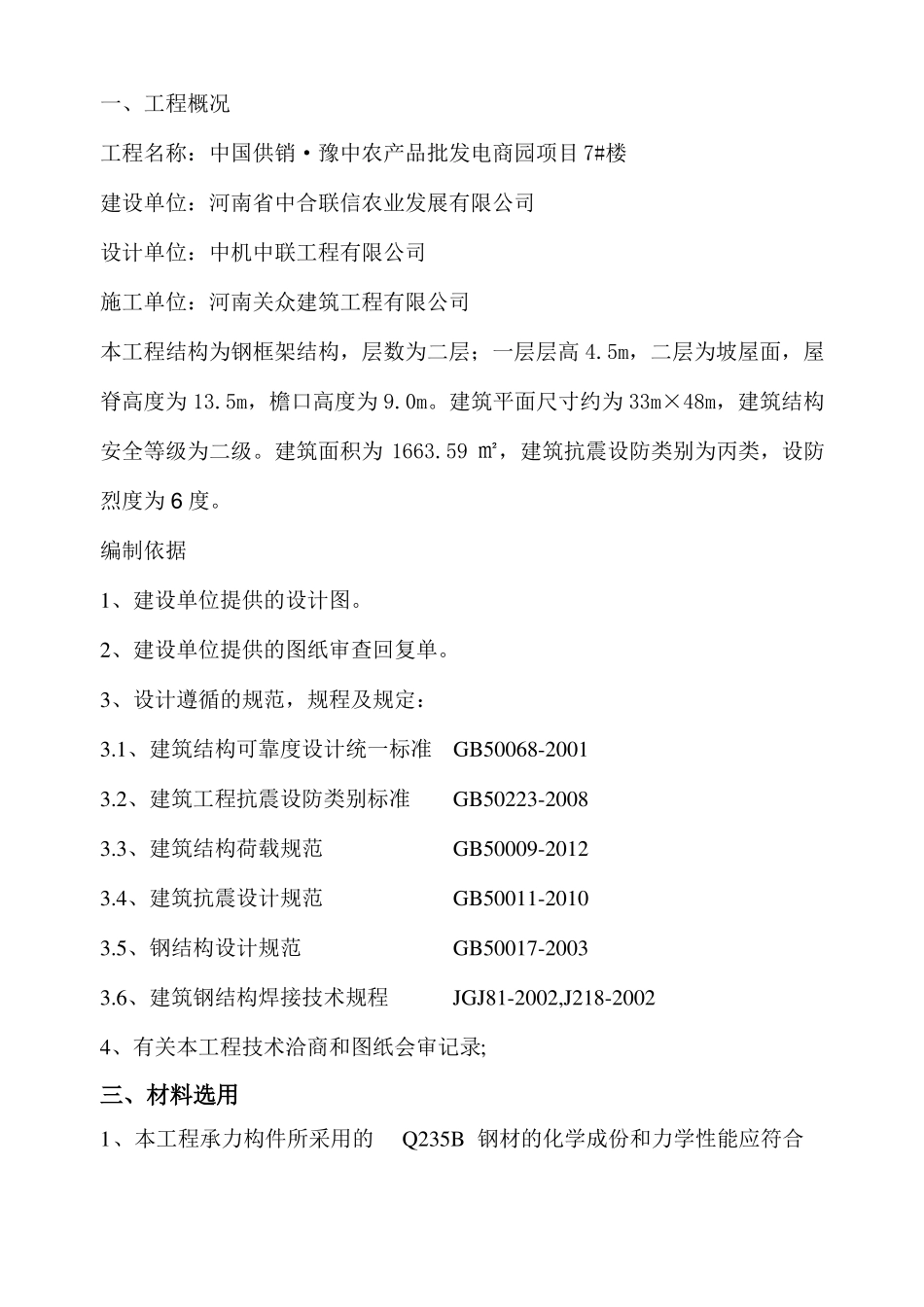

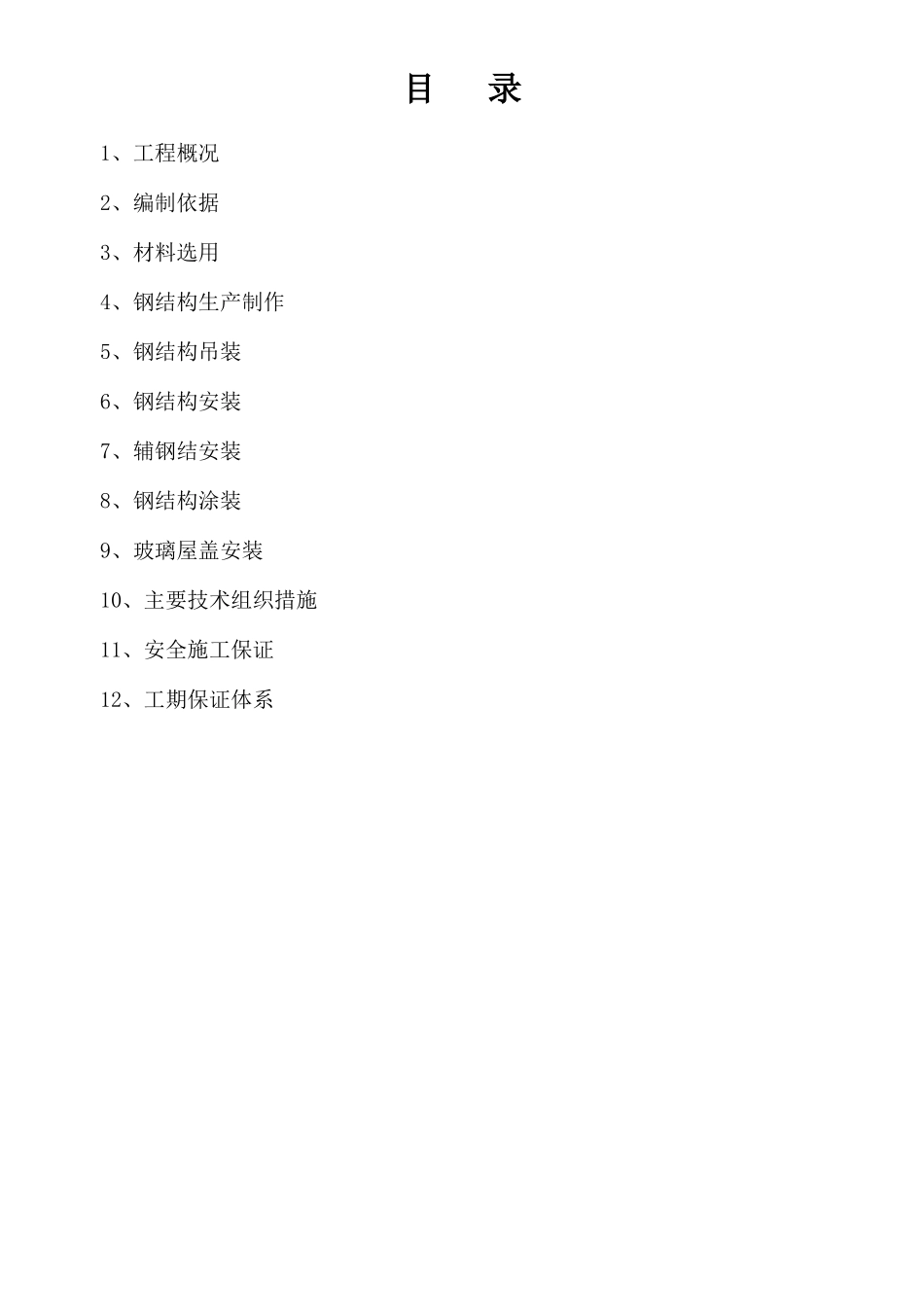

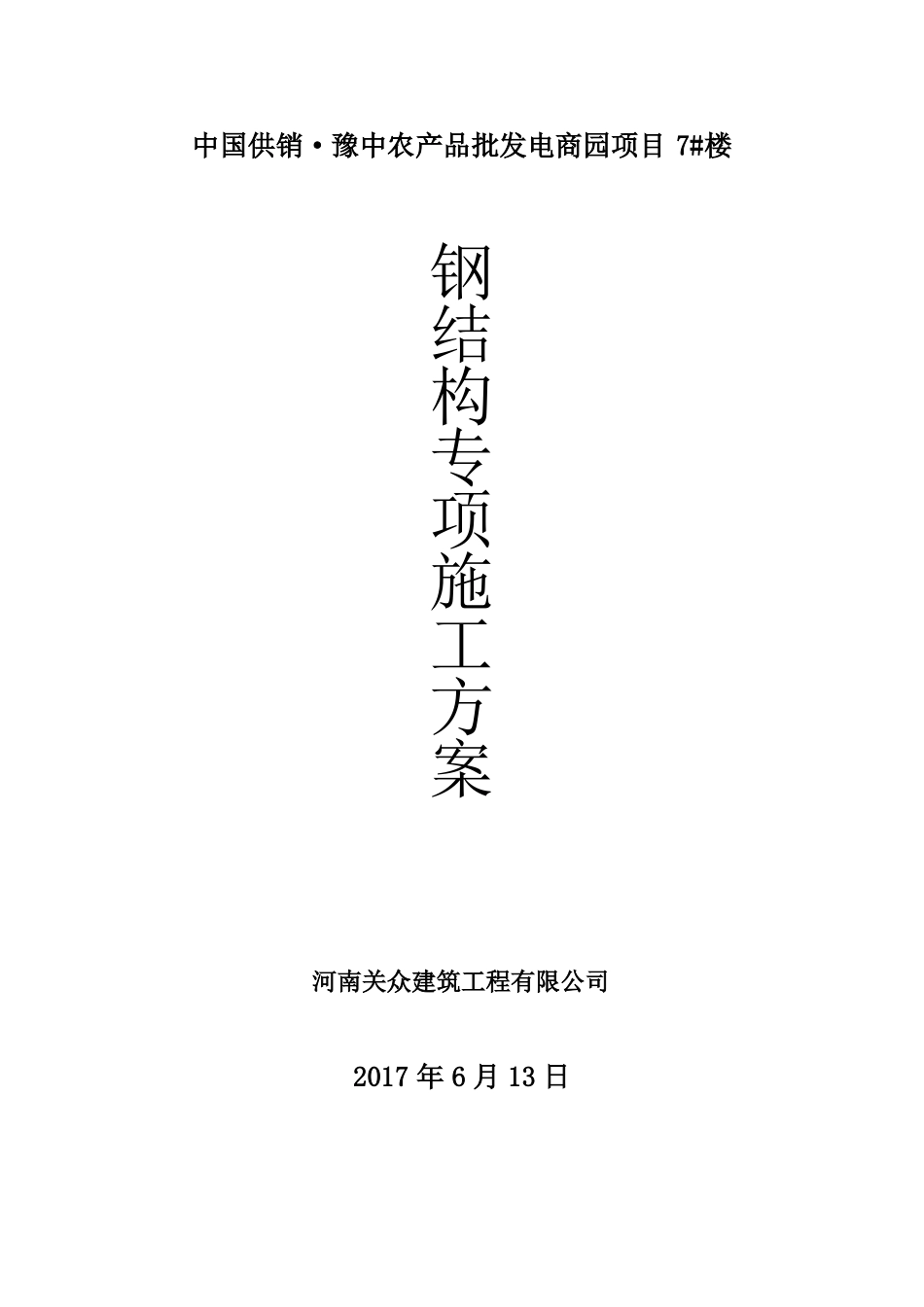

中国供销·豫中农产品批发电商园项目 7#楼钢结构专项施工方案河南关众建筑工程有限公司2017 年 6 月 13 日目录1、工程概况2、编制依据3、材料选用4、钢结构生产制作5、钢结构吊装6、钢结构安装7、辅钢结安装8、钢结构涂装9、玻璃屋盖安装10、主要技术组织措施11、安全施工保证12、工期保证体系一、工程概况工程名称：中国供销·豫中农产品批发电商园项目 7#楼建设单位：河南省中合联信农业发展有限公司设计单位：中机中联工程有限公司施工单位：河南关众建筑工程有限公司本工程结构为钢框架结构，层数为二层；一层层高 4.5m，二层为坡屋面，屋脊高度为 13.5m，檐口高度为 9.0m。建筑平面尺寸约为 33m×48m，建筑结构安全等级为二级。建筑面积为 1663.59 ㎡，建筑抗震设防类别为丙类，设防烈度为 6 度。编制依据1、建设单位提供的设计图。2、建设单位提供的图纸审查回复单。3、设计遵循的规范，规程及规定：3.1、建筑结构可靠度设计统一标准GB50068-20013.2、建筑工程抗震设防类别标准GB50223-20083.3、建筑结构荷载规范GB50009-20123.4、建筑抗震设计规范GB50011-20103.5、钢结构设计规范GB50017-20033.6、建筑钢结构焊接技术规程JGJ81-2002,J218-20024、有关本工程技术洽商和图纸会审记录;三、材料选用1、本工程承力构件所采用的Q235B 钢材的化学成份和力学性能应符合GB/T700 及有关标准的要求； Q345B 钢材的化学成份和力学性能应符合GB/T1591 及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求；1.1 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于 0.85；1.2 钢材应有明显的屈服台阶，且伸长率不应小于 20%；1.3 钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计规范》第 3.3.3 款的要求。2、高强螺栓、螺母和垫圈采用《优质碳素结构钢技术条件》（GB/T699-88）中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2006）的规定，本工程钢架构件现场连接采用 10.9 级摩擦型连接高强度螺栓，高强度螺栓结合面不得涂漆，采用喷砂处理法，摩擦面抗滑移系数为 0.50。3、普通螺栓采用 C 级及配套的螺母、垫圈、C 级螺栓孔，性能采用 4.6 级，符合现行国家标准《六角头螺栓 C 级》GB/T5780 的规定。4、锚栓采用符合现行国家标准《...
