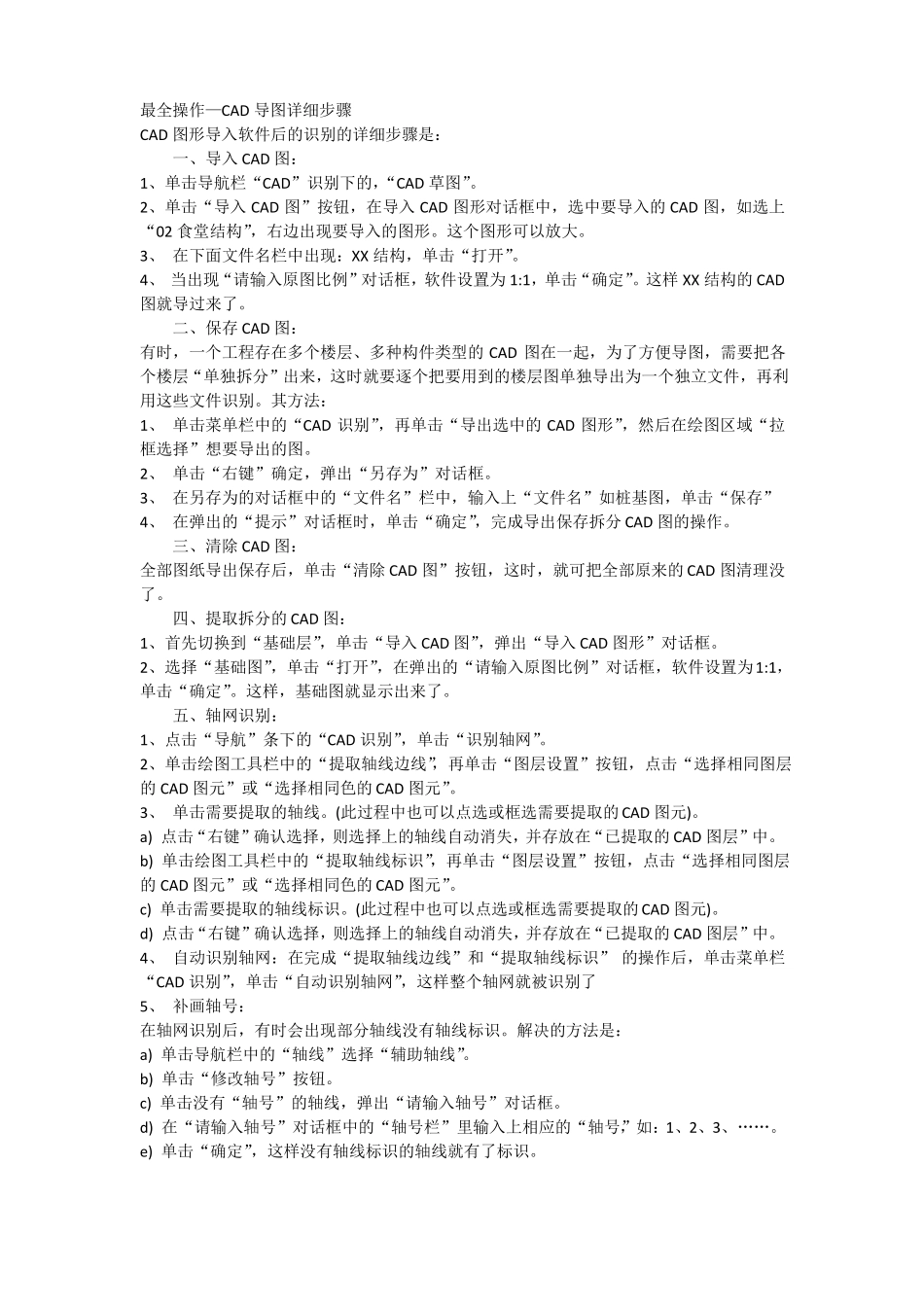

CAD导图详细步骤_第1页
1/6

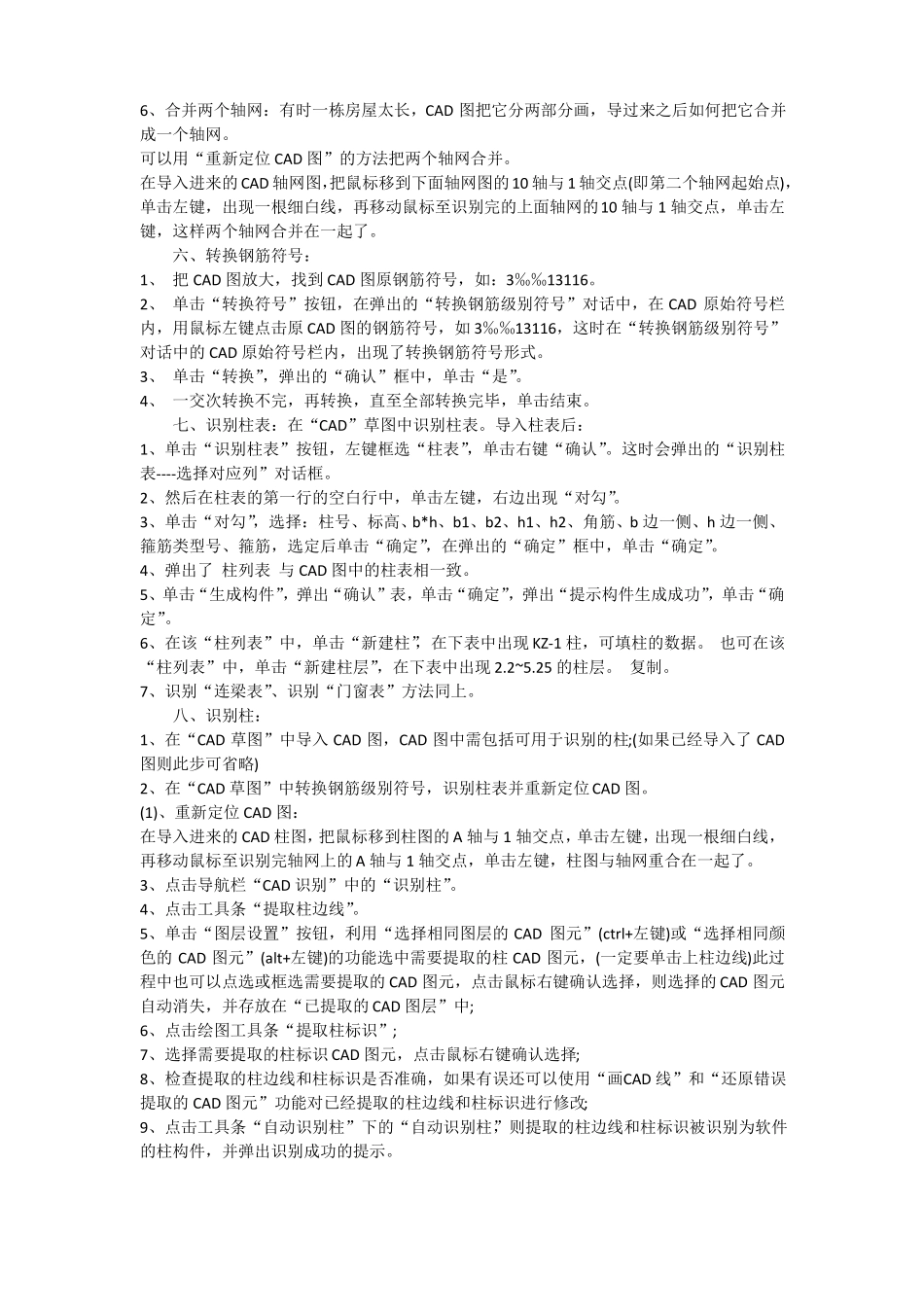

CAD导图详细步骤_第2页
2/6

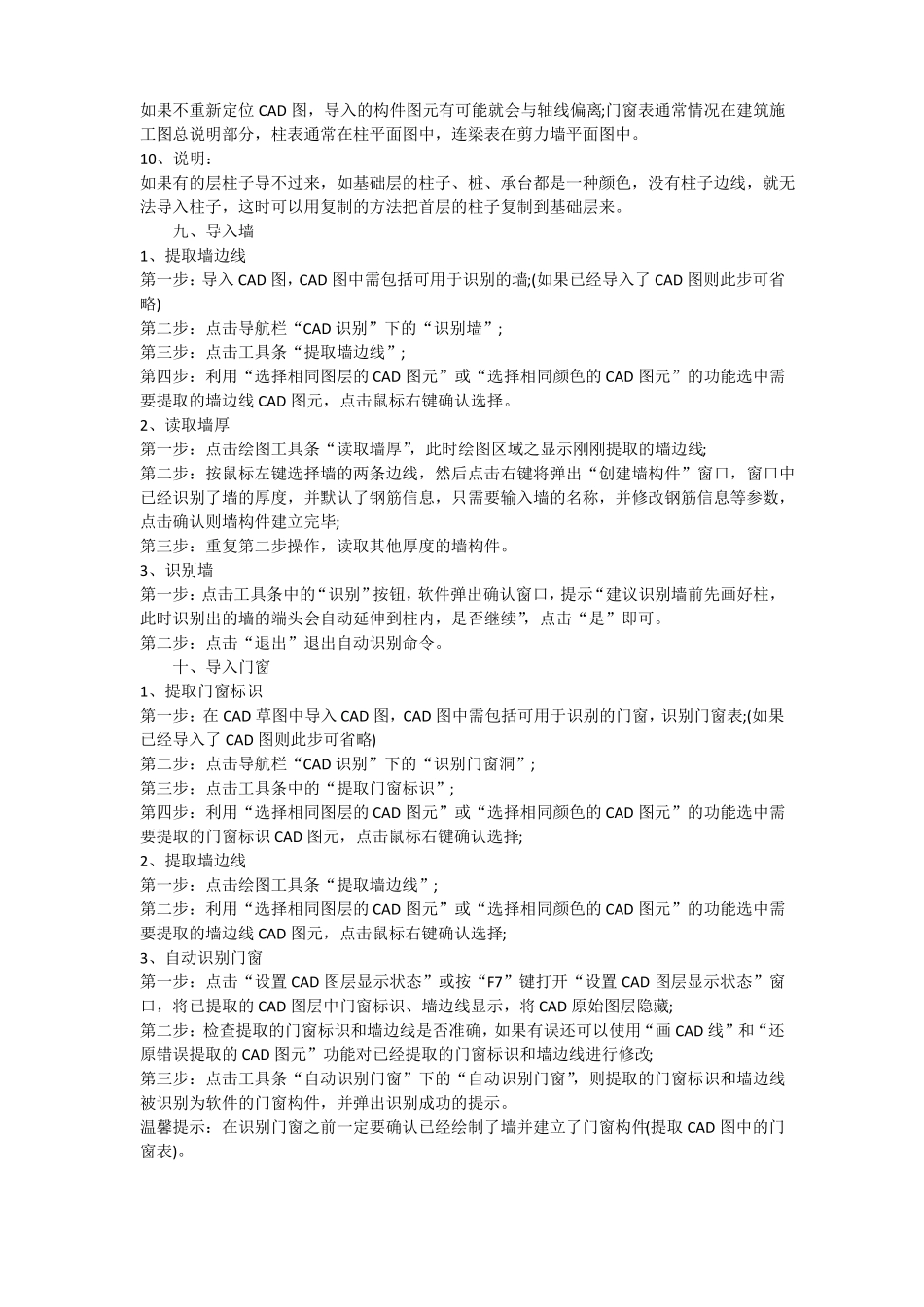

CAD导图详细步骤_第3页
3/6
最全操作—CAD 导图详细步骤CAD 图形导入软件后的识别的详细步骤是:一、导入 CAD 图:1、单击导航栏“CAD”识别下的,“CAD 草图”。2、单击“导入 CAD 图”按钮,在导入 CAD 图形对话框中,选中要导入的 CAD 图,如选上“02 食堂结构”,右边出现要导入的图形。这个图形可以放大。3、 在下面文件名栏中出现:XX 结构,单击“打开”。4、 当出现“请输入原图比例”对话框,软件设置为 1:1,单击“确定”。这样 XX 结构的 CAD图就导过来了。二、保存 CAD 图:有时,一个工程存在多个楼层、多种构件类型的 CAD 图在一起,为了方便导图,需要把各个楼层“单独拆分”出来,这时就要逐个把要用到的楼层图单独导出为一个独立文件,再利用这些文件识别。其方法:1、 单击菜单栏中的“CAD 识别”,再单击“导出选中的 CAD 图形”,然后在绘图区域“拉框选择”想要导出的图。2、 单击“右键”确定,弹出“另存为”对话框。3、 在另存为的对话框中的“文件名”栏中,输入上“文件名”如桩基图,单击“保存”4、 在弹出的“提示”对话框时,单击“确定”,完成导出保存拆分 CAD 图的操作。三、清除 CAD 图:全部图纸导出保存后,单击“清除 CAD 图”按钮,这时,就可把全部原来的 CAD 图清理没了。四、提取拆分的 CAD 图:1、首先切换到“基础层”,单击“导入 CAD 图”,弹出“导入 CAD 图形”对话框。2、选择“基础图”,单击“打开”,在弹出的“请输入原图比例”对话框,软件设置为1:1,单击“确定”。这样,基础图就显示出来了。五、轴网识别:1、点击“导航”条下的“CAD 识别”,单击“识别轴网”。2、单击绘图工具栏中的“提取轴线边线”,再单击“图层设置”按钮,点击“选择相同图层的 CAD 图元”或“选择相同色的 CAD 图元”。3、 单击需要提取的轴线。(此过程中也可以点选或框选需要提取的 CAD 图元)。a) 点击“右键”确认选择,则选择上的轴线自动消失,并存放在“已提取的 CAD 图层”中。b) 单击绘图工具栏中的“提取轴线标识”,再单击“图层设置”按钮,点击“选择相同图层的 CAD 图元”或“选择相同色的 CAD 图元”。c) 单击需要提取的轴线标识。(此过程中也可以点选或框选需要提取的 CAD 图元)。d) 点击“右键”确认选择,则选择上的轴线自动消失,并存放在“已提取的 CAD 图层”中。4、 自动识别轴网:在完成“提取轴线边线”和“提取轴线标识” 的操作后,单击菜单...
