Cass70中等高线绘制全解

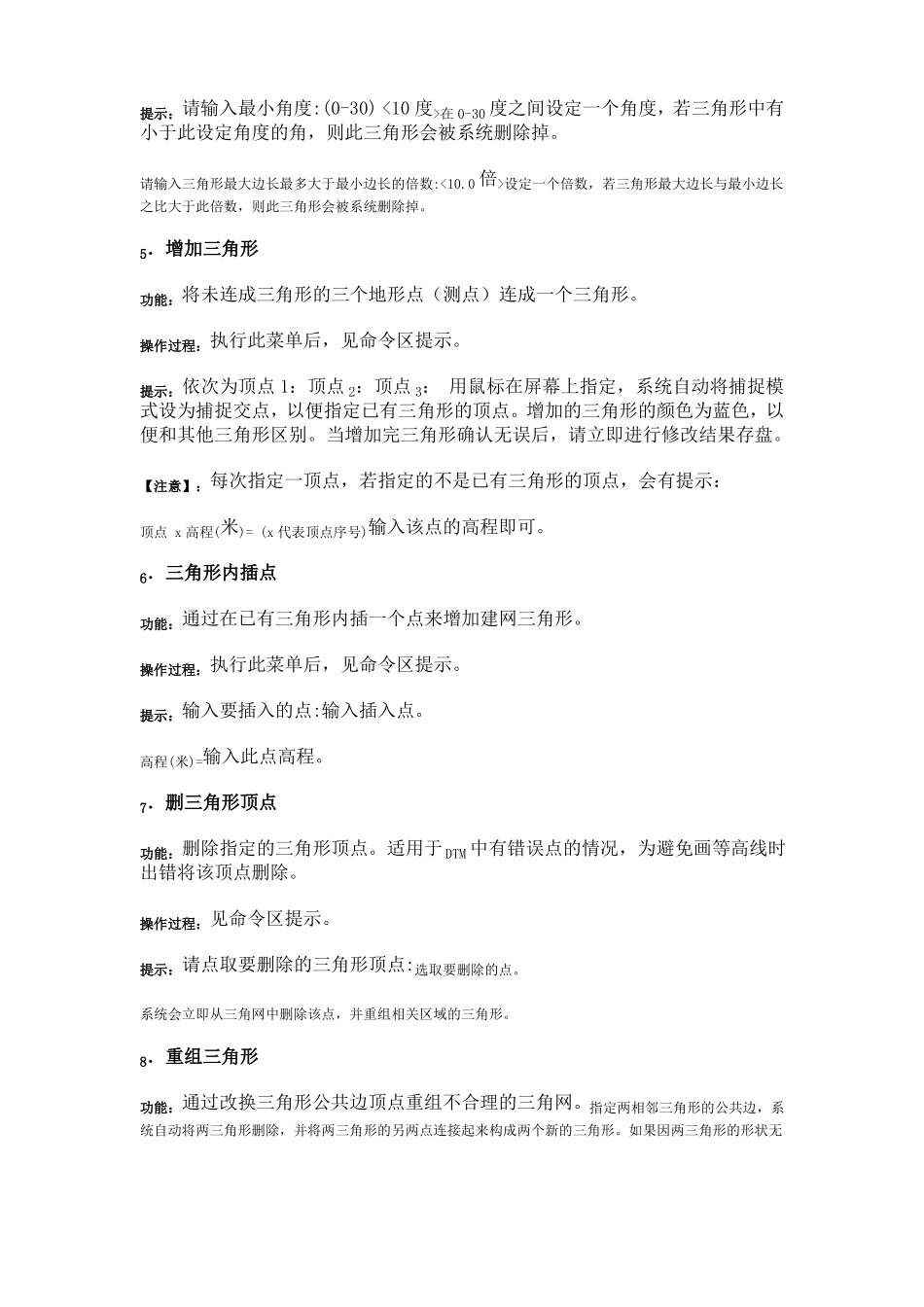

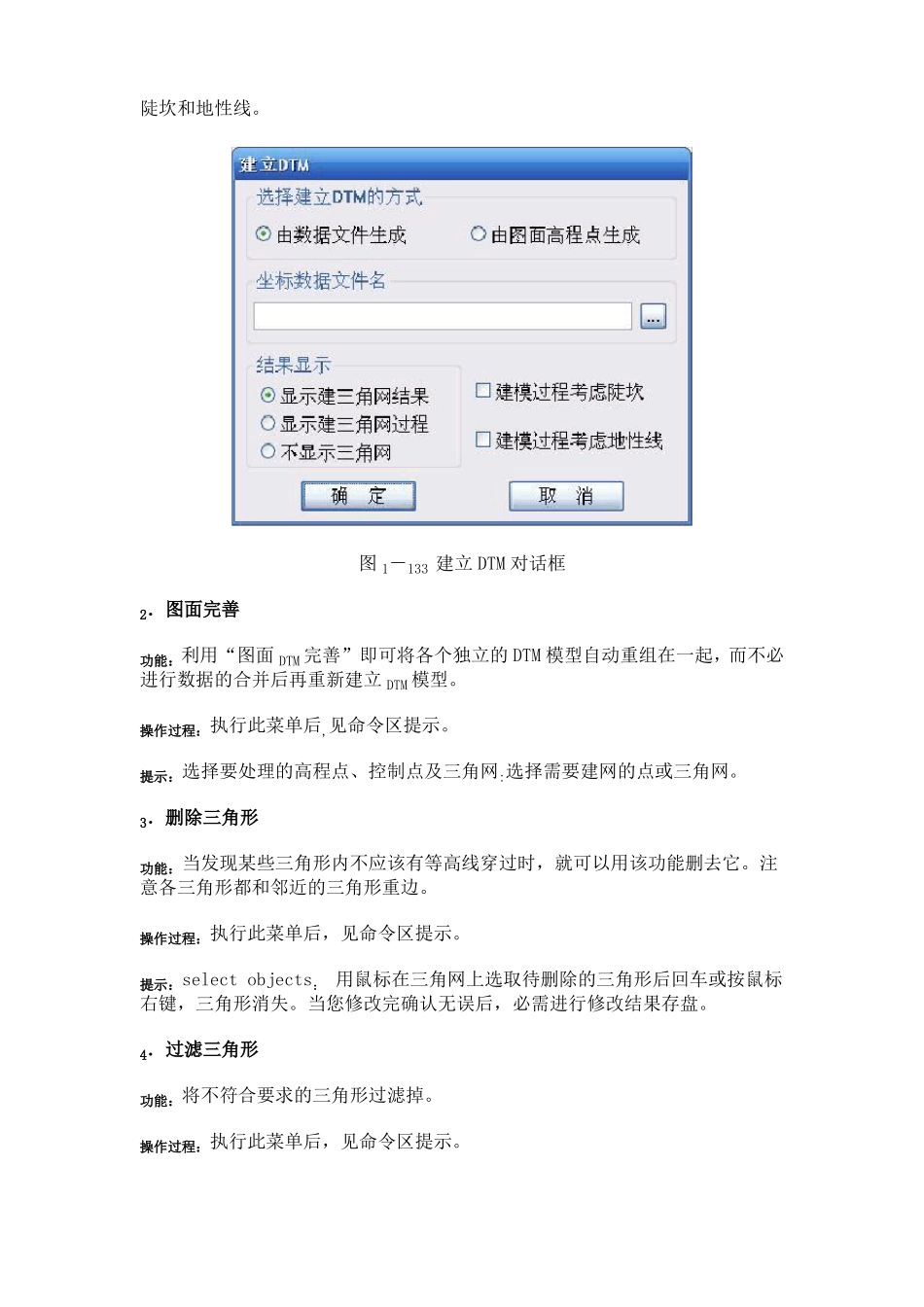

cass 中等高线绘制通过本菜单可建立数字地面模型，计算并绘制等高线或等深线，自动切除穿建筑物、陡坎、高程注记的等高线。如图 1-132 所示。图 1-132 等高线菜单1．建立 DTM功能：建立三角网。操作过程：左键点击菜单，弹出如图 1－133 所示对话框，首先选择建立 DTM 的方式，分为两种：由数据文件生成和由图面高程点生成，如果选择由数据文件生成，则在坐标数据文件名中选择坐标数据文件；如果选择由图面高程点生成，则在绘图区选择参加建立 DTM 的高程点。然后选择结果显示，分为三种：显示建三角网结果、显示建三角网过程和不显示三角网。最后选择在建立 DTM 的过程中是否考虑陡坎和地性线。图 1－133 建立 DTM 对话框2．图面完善功能：利用“图面 DTM 完善”即可将各个独立的 DTM 模型自动重组在一起，而不必进行数据的合并后再重新建立 DTM 模型。操作过程：执行此菜单后,见命令区提示。提示：选择要处理的高程点、控制点及三角网:选择需要建网的点或三角网。3．删除三角形功能：当发现某些三角形内不应该有等高线穿过时，就可以用该功能删去它。注意各三角形都和邻近的三角形重边。操作过程：执行此菜单后，见命令区提示。提示：select objects： 用鼠标在三角网上选取待删除的三角形后回车或按鼠标右键，三角形消失。当您修改完确认无误后，必需进行修改结果存盘。4．过滤三角形功能：将不符合要求的三角形过滤掉。操作过程：执行此菜单后，见命令区提示。提示：请输入最小角度:(0-30) <10 度>在 0-30 度之间设定一个角度，若三角形中有小于此设定角度的角，则此三角形会被系统删除掉。请输入三角形最大边长最多大于最小边长的倍数:<10.0 倍>设定一个倍数，若三角形最大边长与最小边长之比大于此倍数，则此三角形会被系统删除掉。5．增加三角形功能：将未连成三角形的三个地形点（测点）连成一个三角形。操作过程：执行此菜单后，见命令区提示。提示：依次为顶点 1：顶点 2：顶点 3： 用鼠标在屏幕上指定，系统自动将捕捉模式设为捕捉交点，以便指定已有三角形的顶点。增加的三角形的颜色为蓝色，以便和其他三角形区别。当增加完三角形确认无误后，请立即进行修改结果存盘。【注意】：每次指定一顶点，若指定的不是已有三角形的顶点，会有提示：顶点 x 高程(米)= (x 代表顶点序号)输入该点的高程即可。6．三角形内插点功能：通过在已有三角形内插一个点来增加建网三角形。操作过程：执行此菜单后，...
